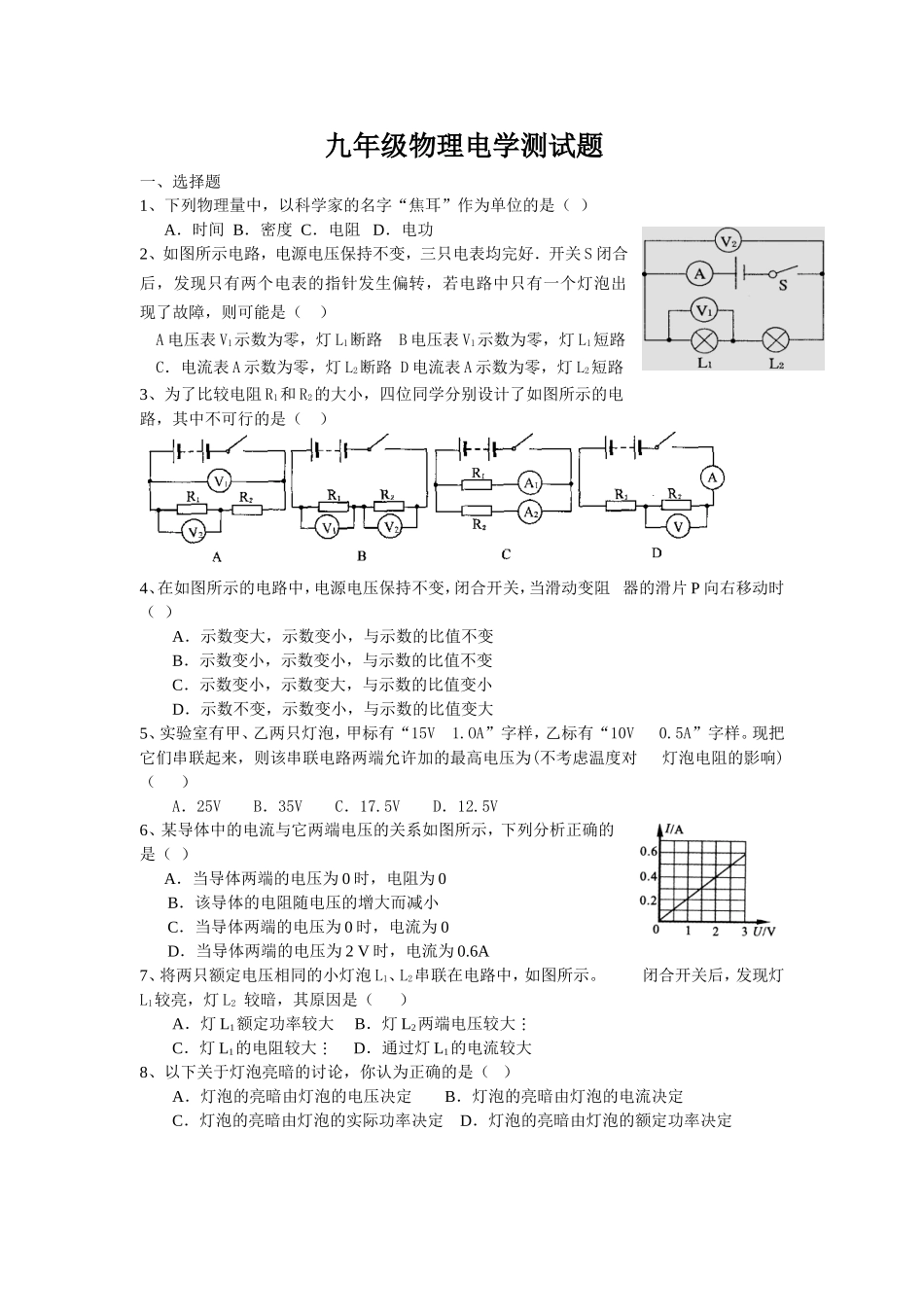

九年级物理电学测试题一、选择题1、下列物理量中，以科学家的名字“焦耳”作为单位的是（）A．时间B．密度C．电阻D．电功2、如图所示电路，电源电压保持不变，三只电表均完好．开关S闭合后，发现只有两个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（）A电压表V1示数为零，灯L1断路B电压表V1示数为零，灯L1短路C．电流表A示数为零，灯L2断路D电流表A示数为零，灯L2短路3、为了比较电阻R1和R2的大小，四位同学分别设计了如图所示的电路，其中不可行的是（）4、在如图所示的电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向右移动时（）A．示数变大，示数变小，与示数的比值不变B．示数变小，示数变小，与示数的比值不变C．示数变小，示数变大，与示数的比值变小D．示数不变，示数变小，与示数的比值变大5、实验室有甲、乙两只灯泡，甲标有“15V1.OA”字样，乙标有“10V0.5A”字样。现把它们串联起来，则该串联电路两端允许加的最高电压为(不考虑温度对灯泡电阻的影响)（）A．25VB．35VC．17.5VD．12.5V6、某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（）A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为0时，电流为0D．当导体两端的电压为2V时，电流为0.6A7、将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。闭合开关后，发现灯L1较亮，灯L2较暗，其原因是（）A．灯L1额定功率较大B．灯L2两端电压较大C．灯L1的电阻较大D．通过灯L1的电流较大8、以下关于灯泡亮暗的讨论，你认为正确的是（）A．灯泡的亮暗由灯泡的电压决定B．灯泡的亮暗由灯泡的电流决定C．灯泡的亮暗由灯泡的实际功率决定D．灯泡的亮暗由灯泡的额定功率决定9、图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光。造成这一现象的原因是（）A．插座发生短路了B．进户的火线断了C．进户的零线断了D．某盏电灯的灯丝断了10、在如图所示的电路中，电源电压保持不变，当开关S由断开到闭合，电流表两次示数之比是1∶5。闭合S后，R1与R2的阻值之比和电功率之比分别是（）A、4∶1；1∶4B、1∶4；4∶1C、1∶5；5∶1D、5∶1；1∶5二、填空与作图11、教室里的电风扇与日光灯是_________联，电风扇正常工作时电压为_______V。12、如图所示电路，闭合开关时，发现灯泡L1、L2均不亮，电流表指针几乎没有偏转。某同学用一根导线去查找电路故障：他将开关闭合，然后将导线并联在L1两端，发现L2亮，电流表指针发生偏转，由此可知电路故障可能是（电流表的量程较大）13、通过A、B两个电路元件的电流与其两端电压的关系如图所示，将A、B串联后接入电路，当通过A的电流为0.2A时，A和B两端的总电压是V；将A、B并联接入电路，当通过B的电流为0.2A时，A两端的电压是V14、在图所示的电路中，电源电压为3V。闭合开关S，电流表A1的示数为1.2A，电流表A2的示数为0.3A，则通过R1的电流是_______A，R2的阻值是_________Ω。15、如图所示，电源保持6V的电压不变，开关S闭合后，电流表的示数是0.4A，电压表的示数为2V，则电阻R1的阻值是_______Ω；将滑动变阻器R2的滑片由a向b移动的过程中，电流表的示数将________，电压表的示数将_____（两空选填“变大”、“变小”或“不变”）。16．如图所示的电路中，灯泡L1、L2分别标有“6v3.6w”和“12v6w”的字样（不考虑温度对灯丝的电阻的影响）。开关闭合后要使其中一只灯正常发光，另一只灯泡不会烧坏，甲图中电压表最大示数为V；乙图中，电流表最大示数为A17、如图所示，电源电压不变，R1=6Ω，R2=4Ω．(1)当开关S1闭合，S2、S3断开时，电流表的示数为0.6A，电路总电阻是Ω，电源电压为V．(2)当开关S1、S2和S3都闭合时，电流表示数为l.5A，此时通过R1的电流是A，10s内电流通过灯泡L做的功为J．18、LED其实是一种半导体新型节能灯，它可以将电能的90﹪转化为光能（白炽灯只能将电能的20﹪转化为光能）。已知某LED灯在一定电压范围内的工作电流都是20mA。只是在不同的电压下发出发光颜色不同；当加在它上面的电压为1.8v时，它发红光；当加在...
