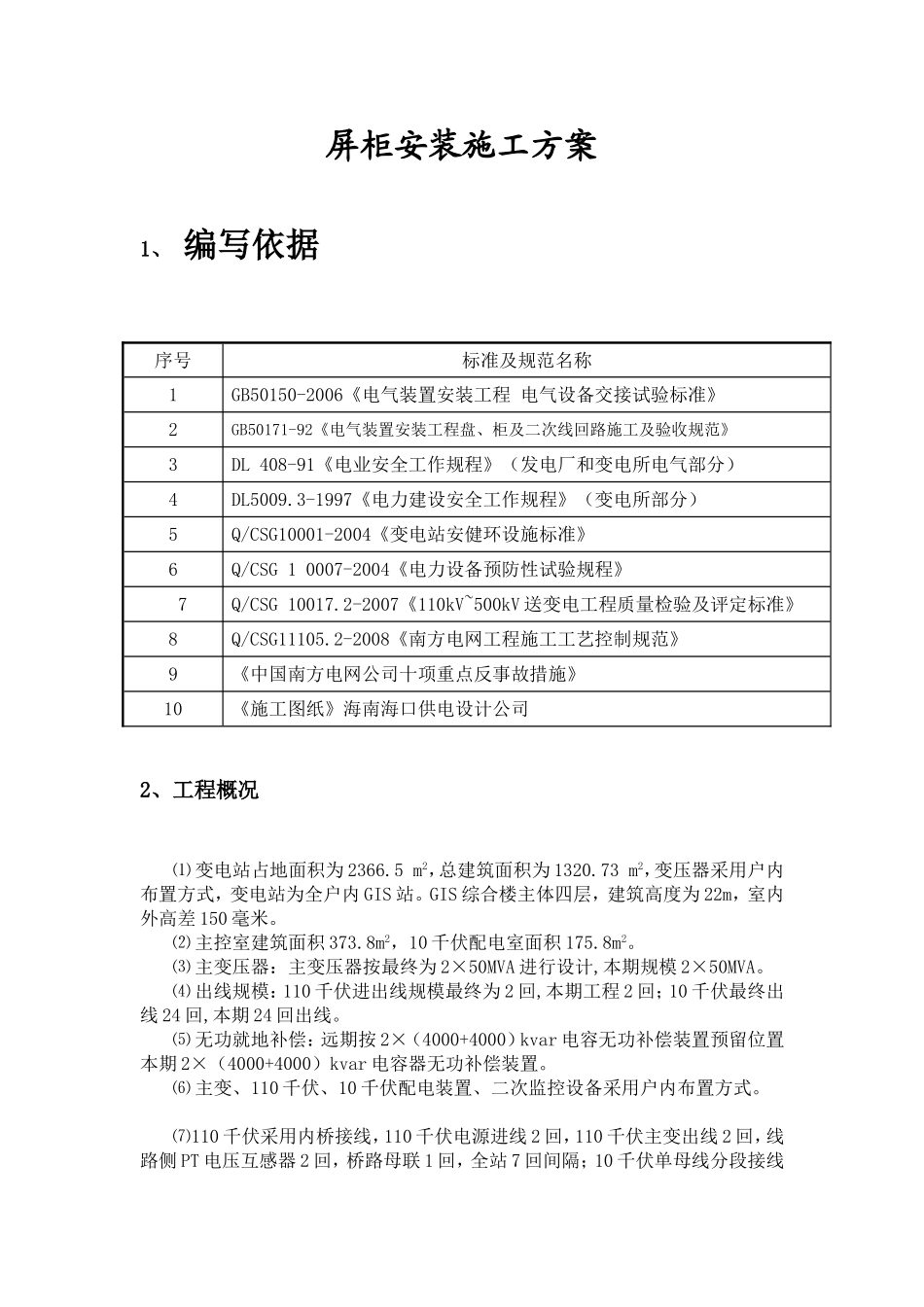

屏柜安装施工方案_第1页
1/12

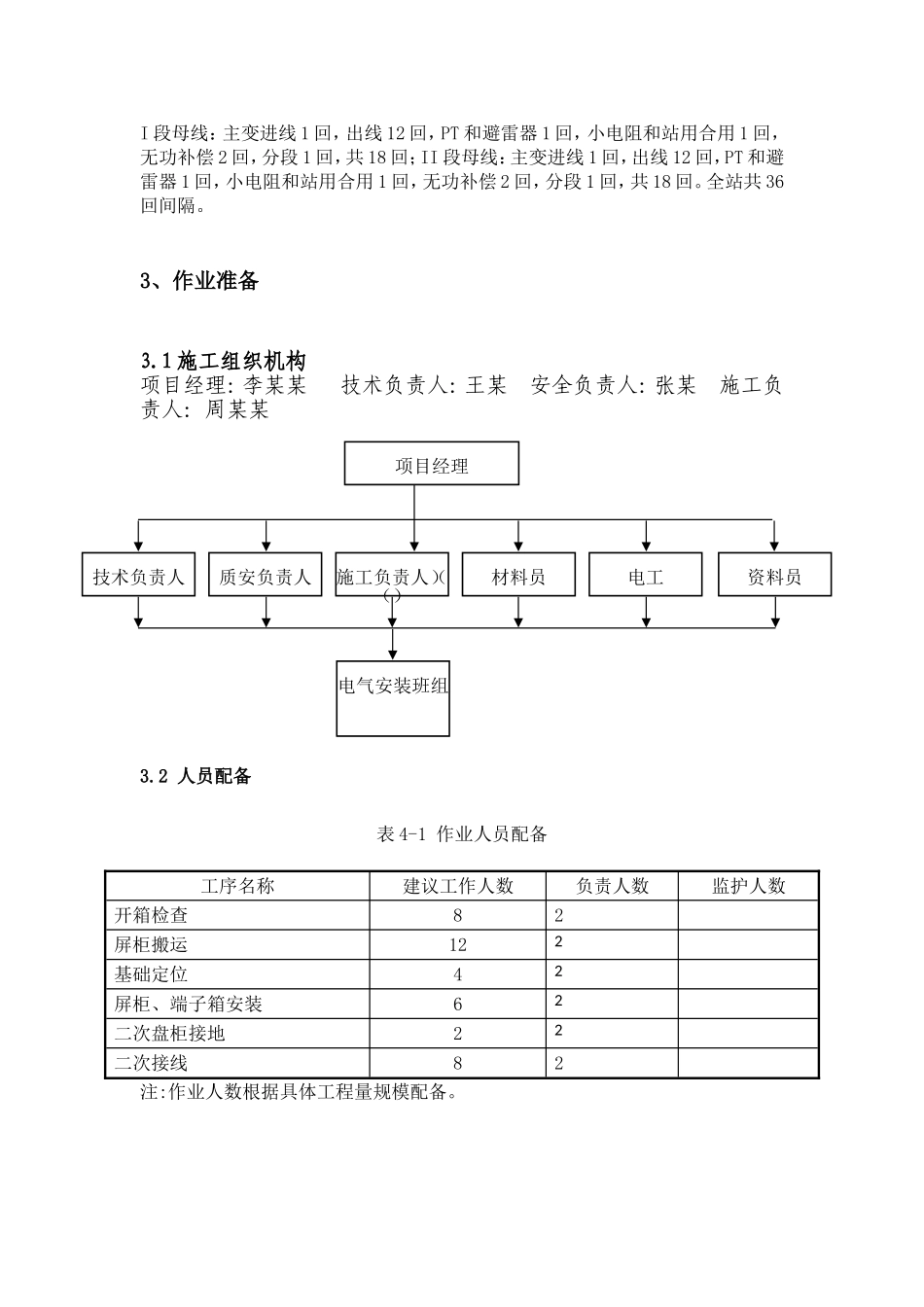

屏柜安装施工方案_第2页
2/12

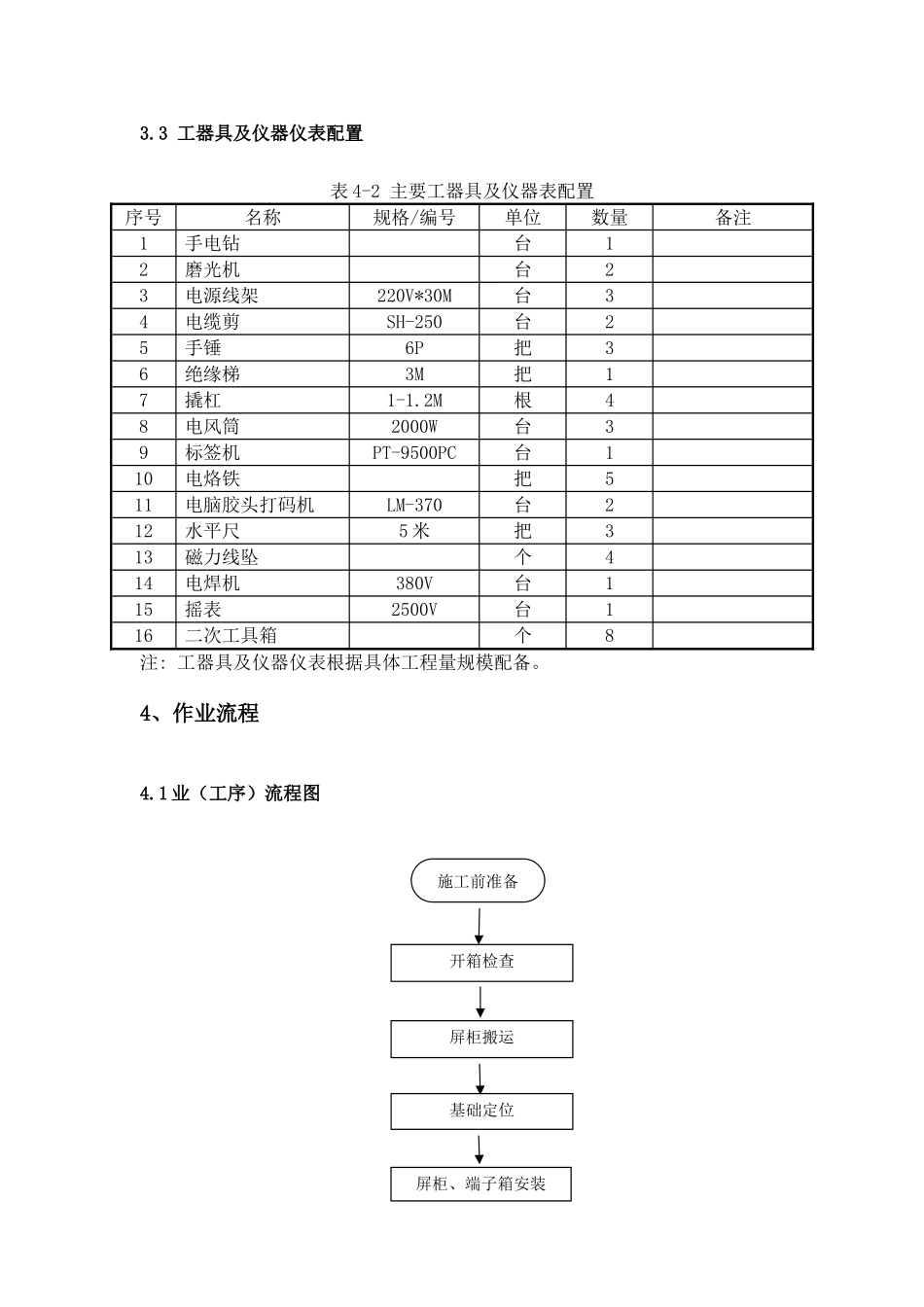

屏柜安装施工方案_第3页
3/12
屏柜安装施工方案1、编写依据序号标准及规范名称1GB50150-2006《电气装置安装工程电气设备交接试验标准》2GB50171-92《电气装置安装工程盘、柜及二次线回路施工及验收规范》3DL408-91《电业安全工作规程》(发电厂和变电所电气部分)4DL5009.3-1997《电力建设安全工作规程》(变电所部分)5Q/CSG10001-2004《变电站安健环设施标准》6Q/CSG10007-2004《电力设备预防性试验规程》7Q/CSG10017.2-2007《110kV~500kV送变电工程质量检验及评定标准》8Q/CSG11105.2-2008《南方电网工程施工工艺控制规范》9《中国南方电网公司十项重点反事故措施》10《施工图纸》海南海口供电设计公司2、工程概况⑴变电站占地面积为2366.5m2,总建筑面积为1320.73m2,变压器采用户内布置方式,变电站为全户内GIS站。GIS综合楼主体四层,建筑高度为22m,室内外高差150毫米。⑵主控室建筑面积373.8m2,10千伏配电室面积175.8m2。⑶主变压器:主变压器按最终为2×50MVA进行设计,本期规模2×50MVA。⑷出线规模:110千伏进出线规模最终为2回,本期工程2回;10千伏最终出线24回,本期24回出线。⑸无功就地补偿:远期按2×(4000+4000)kvar电容无功补偿装置预留位置本期2×(4000+4000)kvar电容器无功补偿装置。⑹主变、110千伏、10千伏配电装置、二次监控设备采用户内布置方式。⑺110千伏采用内桥接线,110千伏电源进线2回,110千伏主变出线2回,线路侧PT电压互感器2回,桥路母联1回,全站7回间隔;10千伏单母线分段接线I段母线:主变进线1回,出线12回,PT和避雷器1回,小电阻和站用合用1回,无功补偿2回,分段1回,共18回;II段母线:主变进线1回,出线12回,PT和避雷器1回,小电阻和站用合用1回,无功补偿2回,分段1回,共18回。全站共36回间隔。3、作业准备3.1施工组织机构项目经理:李某某技术负责人:王某安全负责人:张某施工负责人:周某某3.2人员配备表4-1作业人员配备工序名称建议工作人数负责人数监护人数开箱检查82屏柜搬运122基础定位42屏柜、端子箱安装62二次盘柜接地22二次接线82注:作业人数根据具体工程量规模配备。项目经理施工负责人()()质安负责人技术负责人电工材料员电气安装班组资料员3.3工器具及仪器仪表配置表4-2主要工器具及仪器表配置序号名称规格/编号单位数量备注1手电钻台12磨光机台23电源线架220V*30M台34电缆剪SH-250台25手锤6P把36绝缘梯3M把17撬杠1-1.2M根48电风筒2000W台39标签机PT-9500PC台110电烙铁把511电脑胶头打码机LM-370台212水平尺5米把313磁力线坠个414电焊机380V台115摇表2500V台116二次工具箱个8注:工器具及仪器仪表根据具体工程量规模配备。4、作业流程4.1业(工序)流程图屏柜、端子箱安装屏柜搬运基础定位施工前准备开箱检查图3-1作业流程图5、作业方法5.1开箱检查5.1.1屏柜开箱前应提早报请监理单位审核同意,同意后方可开箱。开箱时需有监理单位人员现场见证。5.1.2开箱时应首先检查设备包装的完好情况,是否有严重碰撞的痕迹及可能使箱内设备受损的现象;根据装箱清单,检查设备及其备品等是否齐全;对照设计图纸,核对设备的规格、型号、回路布置等是否符合要求。厂家资料及备品备件应交专人负责保管并做好登记。5.1.3开箱时应使用起钉器,先起钉子,后撬开箱板;如使用撬棍,不得以盘面为支点,并严禁将撬棍伸入木箱内乱撬;开箱时应小心仔细,避免有较大振动。5.2屏柜搬运5.2.1控制、保护屏柜到达现场后,应立即开箱并将其转运到主控室,不允许存放在室外。5.2.2屏柜搬运可采用吊车搬运和人工搬运两种方式。采用吊车搬运应有起重工专门指挥,配备足够的施工人员。屏柜起吊绑扎时,不得用钢丝绳直接绑扎屏柜,防止刮伤屏架漆面。二次接线施工结束施工记录二次屏柜接地5.2.3在屏柜采用人工搬运,搬运时委派一名有经验的人员做现场指挥,并设专职监护人员进行现场监护。同时配备足够的施工人员,以保证人身和设备的安全。5.2.4屏柜搬运前应对参与本项工作的全体人员做好安全技术交底,做好人员分工并告知搬运过程中的路线。5.2.5屏柜搬运前可将易破损的玻璃门拆除,待屏柜搬运至主控室后在安装恢复。5.2.6屏柜搬运至主控室后,应按照平面布置图使屏柜靠...
