第一章 直流电路 课堂练习题VIP免费

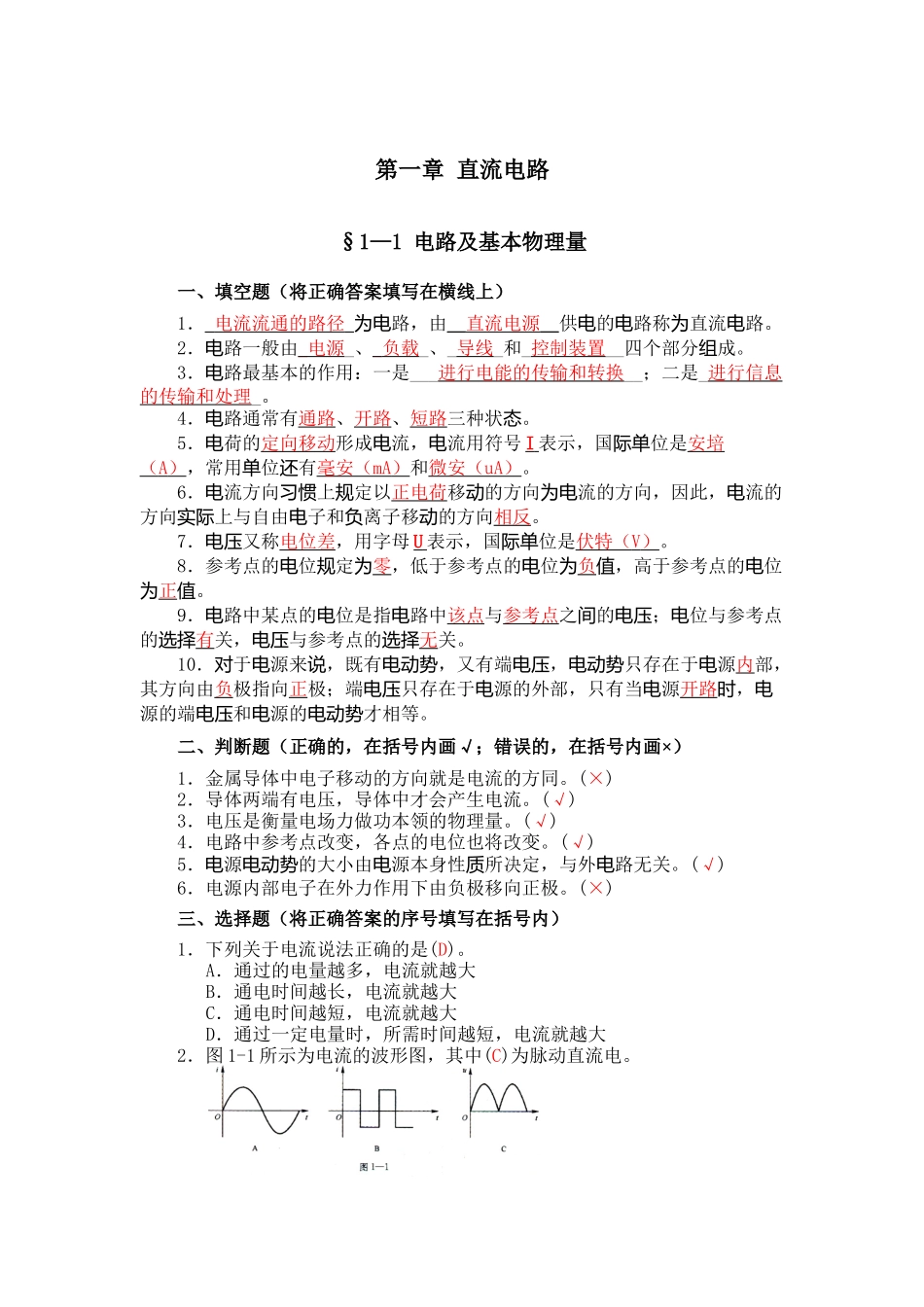

第一章直流电路§1—1电路及基本物理量一、填空题（将正确答案填写在横线上）1．_电流流通的路径_为电路，由＿直流电源＿供电的电路称为直流电路。2．电路一般由_电源_、_负载_、_导线_和_控制装置__四个部分组成。3．电路最基本的作用：一是___进行电能的传输和转换__；二是_进行信息的传输和处理_。4．电路通常有通路、开路、短路三种状态。5．电荷的定向移动形成电流，电流用符号I表示，国际单位是安培（A），常用单位还有毫安（mA）和微安（uA）。6．电流方向习惯上规定以正电荷移动的方向为电流的方向，因此，电流的方向实际上与自由电子和负离子移动的方向相反。7．电压又称电位差，用字母U表示，国际单位是伏特（V）。8．参考点的电位规定为零，低于参考点的电位为负值，高于参考点的电位为正值。9．电路中某点的电位是指电路中该点与参考点之间的电压；电位与参考点的选择有关，电压与参考点的选择无关。10．对于电源来说，既有电动势，又有端电压，电动势只存在于电源内部，其方向由负极指向正极；端电压只存在于电源的外部，只有当电源开路时，电源的端电压和电源的电动势才相等。二、判断题（正确的，在括号内画√；错误的，在括号内画×）1．金属导体中电子移动的方向就是电流的方同。(×)2．导体两端有电压，导体中才会产生电流。(√)3．电压是衡量电场力做功本领的物理量。(√)4．电路中参考点改变，各点的电位也将改变。(√)5．电源电动势的大小由电源本身性质所决定，与外电路无关。(√)6．电源内部电子在外力作用下由负极移向正极。(×)三、选择题（将正确答案的序号填写在括号内）1．下列关于电流说法正确的是(D)。A．通过的电量越多，电流就越大B．通电时间越长，电流就越大C．通电时间越短，电流就越大D．通过一定电量时，所需时间越短，电流就越大2．图1-1所示为电流的波形图，其中(C)为脉动直流电。3．通过一个导体的电流是5A，经过4min，通过导体横截面的电量是(C)。A.20C.B.50CC.1200CD.2000C4．电源电动势是衡量(C)做功本领大小的物理量。A．电场力B．外力C．电源力5．电路中任意两点电位的差值称为(B)。A．电动势B．电压C．电位6．电路中任意两点的电压高，则(B）。A．这两点的电位都高B．这两点的电位差大C．这两点的电位都大于零*7．在电路计算时与参考点有关的物理量是(B)。A．电压B．电位C．电动势四、计算题1．已知UAB=20V，UBC=40V，若以C为参考点，则UA和UB各为多少?解： UC=0，∴UBC=UB-UC则UB=UBC+UC=40+0=40VUAB=UA-UB则UA=UAB+UB=20+40=60V2.某电路如图1-2所示。(1)以C为参考点，则UA、UB、UC、UAB、UBC、UAC各为多少？解： UC=0，∴UB=-5VUA=UAB+UB=-3+(-5)=-8VUAB=UA-UB=-8-(-5)=-3VUBC=UB-UC=-5-(0)=-5VUAC=UA-UC=-8-0=-8V(2)若以B为参考点，则UA、UB、UC、UAB、UBC、UAC又应为多少？解： UB=0，∴UA=-3VUC=5VUAB=UA-UB=-3-0=-3VUBC=UB-UC=0-5=-5VUAC=UA-UC=-3-5=-8V(3)试比较上述两小题的结果，可得出什么结论？电路中各点电位随着参考点的改变而改变，电压不随参考点的变化而变化。§1—2电阻一、填空题（将正确答案填写在横线上）1．导体对电流的阻碍作用称为电阻，用符号R表示，单位是欧姆（Ω）。比较大的单位还有千欧（KΩ）、兆欧（MΩ）。2．在一定温度下，导体电阻的大小与导体的材料、长度和横截面积有关，可用公式表示为R=ρls。3．电阻率的大小反映了物质的导电能力，电阻率小、容易导电的物体称为导体；电阻率大，不容易导电的物体称为绝缘体。4．一般来说，金属的电阻率随温度的升高而增大；纯净半导体和绝缘体的电阻率随温度的升高而减小；而有些合金材料的电阻率几乎不受温度变化的影响，常用来制作标准电阻。5．色环颜色的电阻标注如图1-3所示，请写出电阻值和允许偏差。a)电阻值为：27KΩb）电阻值为：17.4Ω允许偏差为：±5%允许偏差为：±1%6．电阻值随温度升高而减小的热敏电阻称为负（负／正）温度系数的热敏电阻，电阻值随温度升高而增大的热敏电阻称为正（负／正）温度系数的热敏电阻。二、选择题（将正确答案的序号填写在括号内）1．电阻大的导体，其电阻率(C)。A．一定大B．一定小C．不一定大2．两根材料相...
