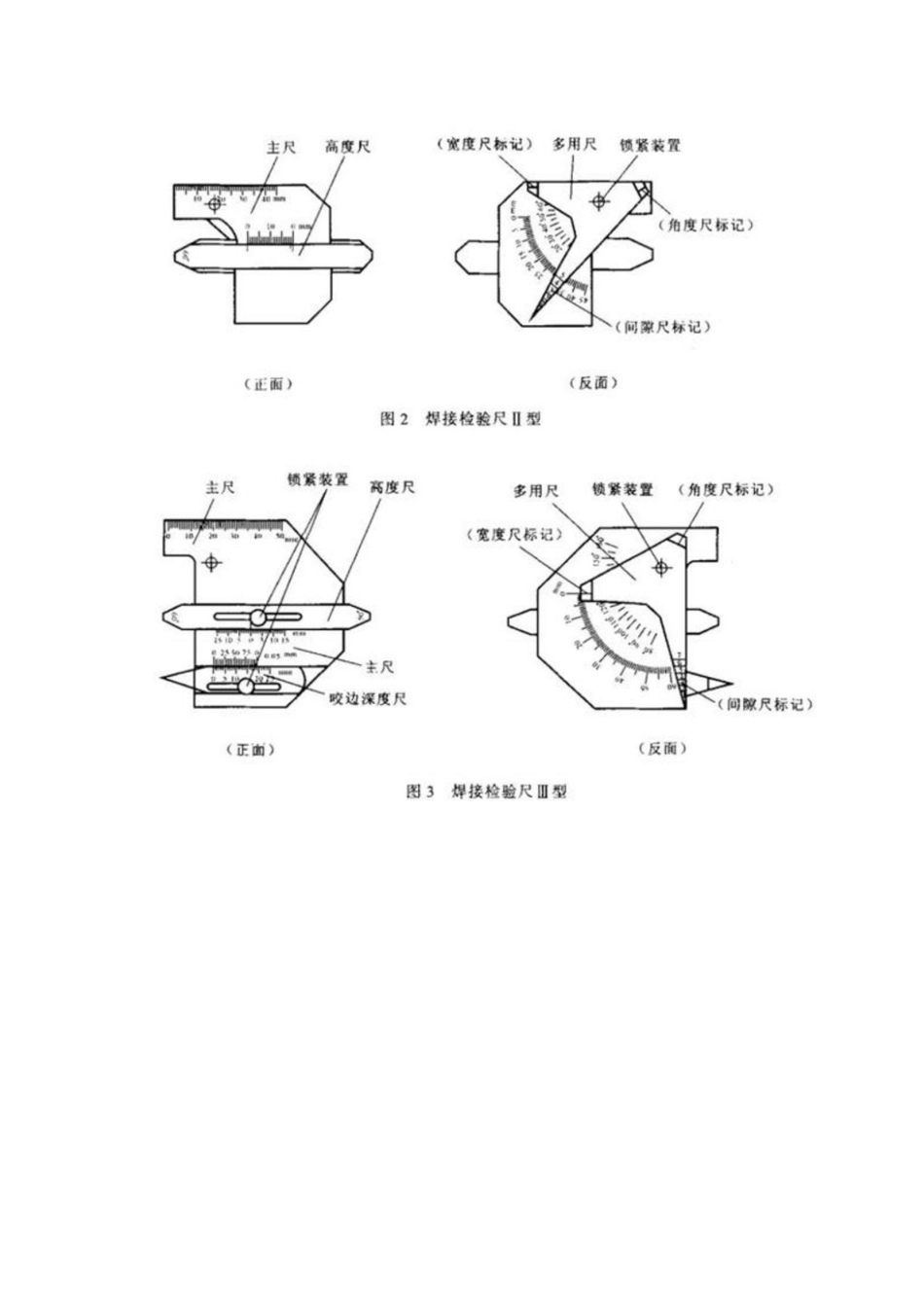

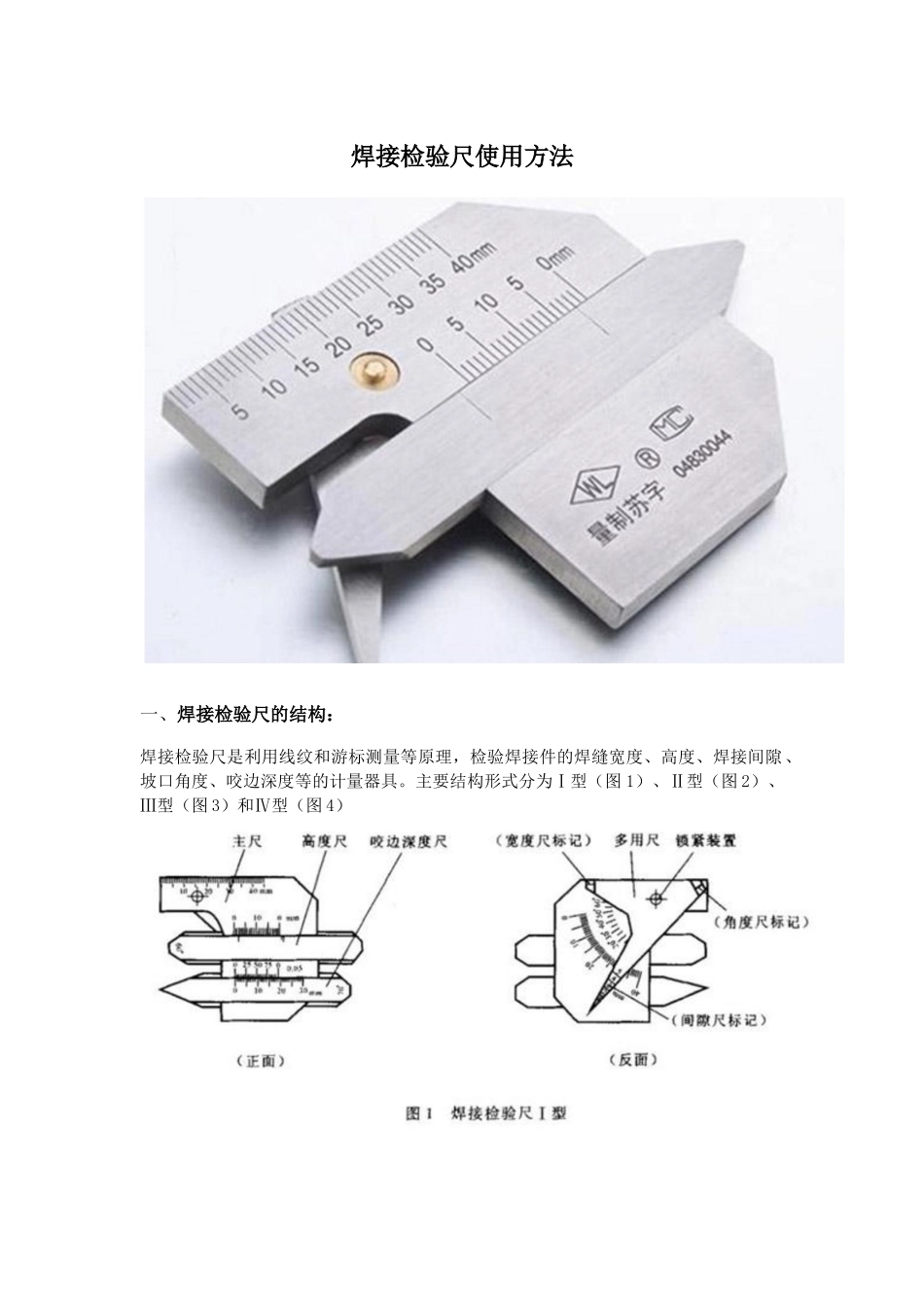

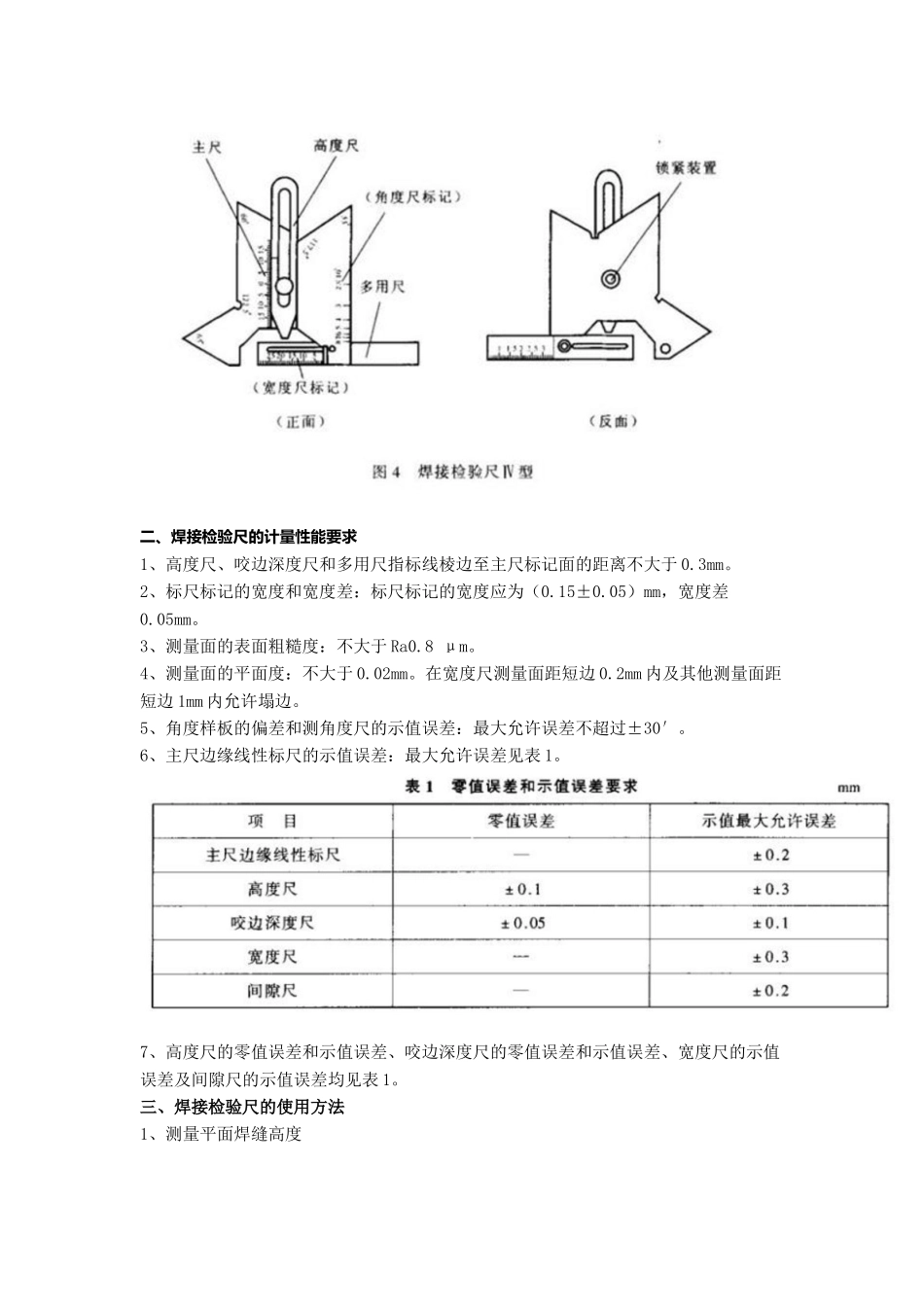

焊接检验尺使用方法一、焊接检验尺的结构：焊接检验尺是利用线纹和游标测量等原理，检验焊接件的焊缝宽度、高度、焊接间隙、坡口角度、咬边深度等的计量器具。主要结构形式分为Ⅰ型（图1）、Ⅱ型（图2）、Ⅲ型（图3）和Ⅳ型（图4）二、焊接检验尺的计量性能要求1、高度尺、咬边深度尺和多用尺指标线棱边至主尺标记面的距离不大于0.3mm。2、标尺标记的宽度和宽度差：标尺标记的宽度应为（0.15±0.05）mm，宽度差0.05mm。3、测量面的表面粗糙度：不大于Ra0.8μm。4、测量面的平面度：不大于0.02mm。在宽度尺测量面距短边0.2mm内及其他测量面距短边1mm内允许塌边。5、角度样板的偏差和测角度尺的示值误差：最大允许误差不超过±30′。6、主尺边缘线性标尺的示值误差：最大允许误差见表1。7、高度尺的零值误差和示值误差、咬边深度尺的零值误差和示值误差、宽度尺的示值误差及间隙尺的示值误差均见表1。三、焊接检验尺的使用方法1、测量平面焊缝高度首先把咬边尺对准零，并紧固螺丝，然后滑动高度尺与焊点接触，高度尺的所指示值，即为焊缝高度。2、测量角焊高度用该尺的工作面靠紧焊件和焊缝，并滑动高度尺与焊件的另一边接触，看高度尺的指示线，指示值即为焊缝高度。3、测量角焊缝在45°时的焊点为角焊缝厚度。首先把主体的工作面与焊件靠紧，并滑动高度尺与焊点接触，高度尺所指示值即为焊缝高度。4、测量焊缝咬边深度首先把高度尺对准零位，并紧固螺丝，然后使用咬边尺测量咬边深度，看咬边尺指示值，即为咬边深度。5、测量焊缝宽度先用主体测量角靠紧焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，看多用尺上的指示值，即为焊缝宽度。6、测量焊件坡口角度根据焊件所需要的坡口角度，用主尺与多用尺配合。看主尺工作面与多用尺工作面形成的角度，多用尺指示线所指示值为坡口角度。7、测量焊缝宽度先用主体测量角紧靠焊缝的一边，然后旋转多用尺的测量角靠紧焊缝的另一边，看多用尺上的指示值，即为焊缝宽度。8、测量装配间隙用多用尺插入两焊件之间，看多用尺上间隙尺所指值，即为间隙值。四、焊接检验尺的保养1、焊接检验尺不能与其它工具堆放在一起，以免变形造成划伤，刻线模糊，影响精度。2、不允许用香蕉水擦洗刻度部位。3、多用尺上的间隙尺，不能当工具用。
