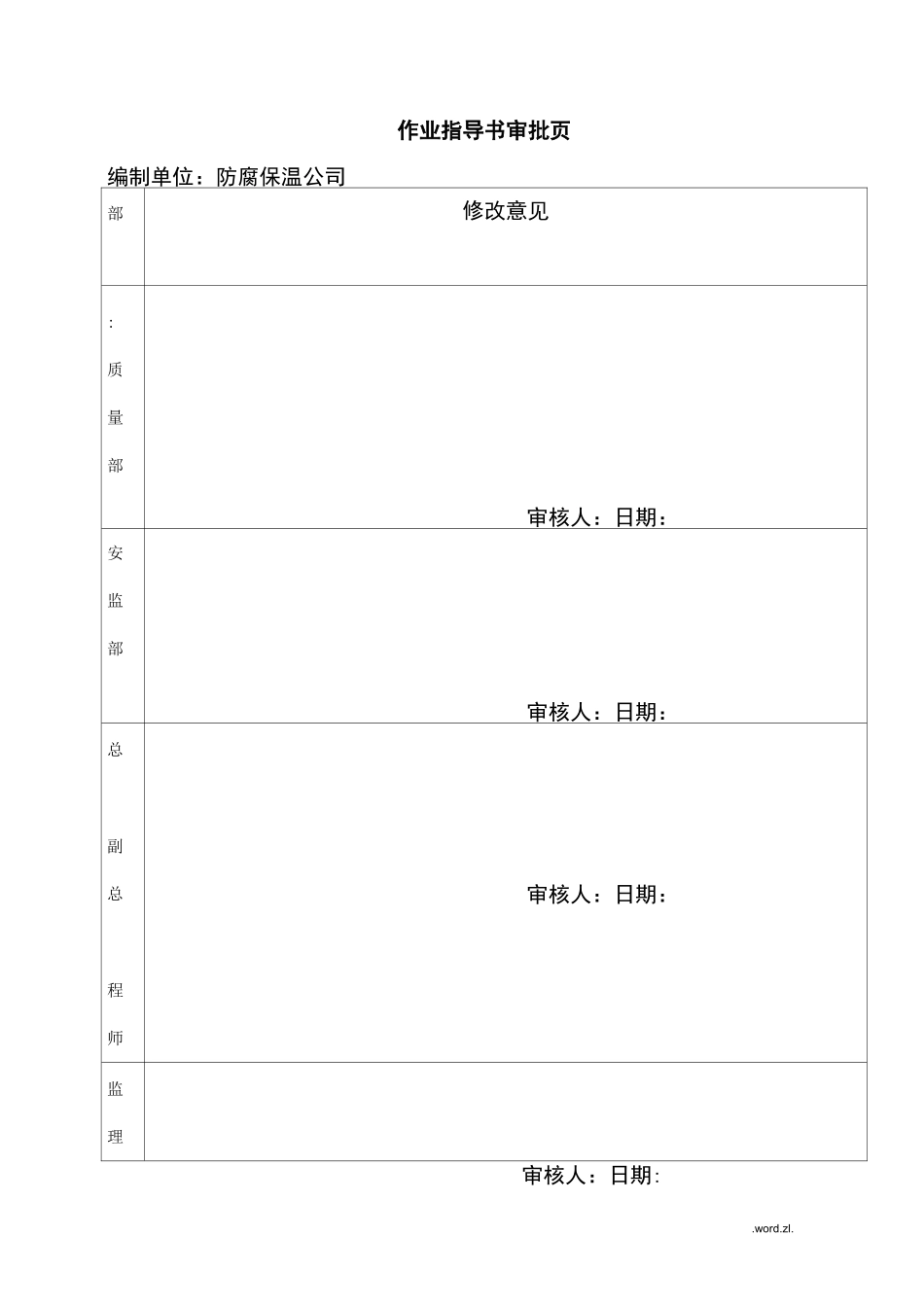

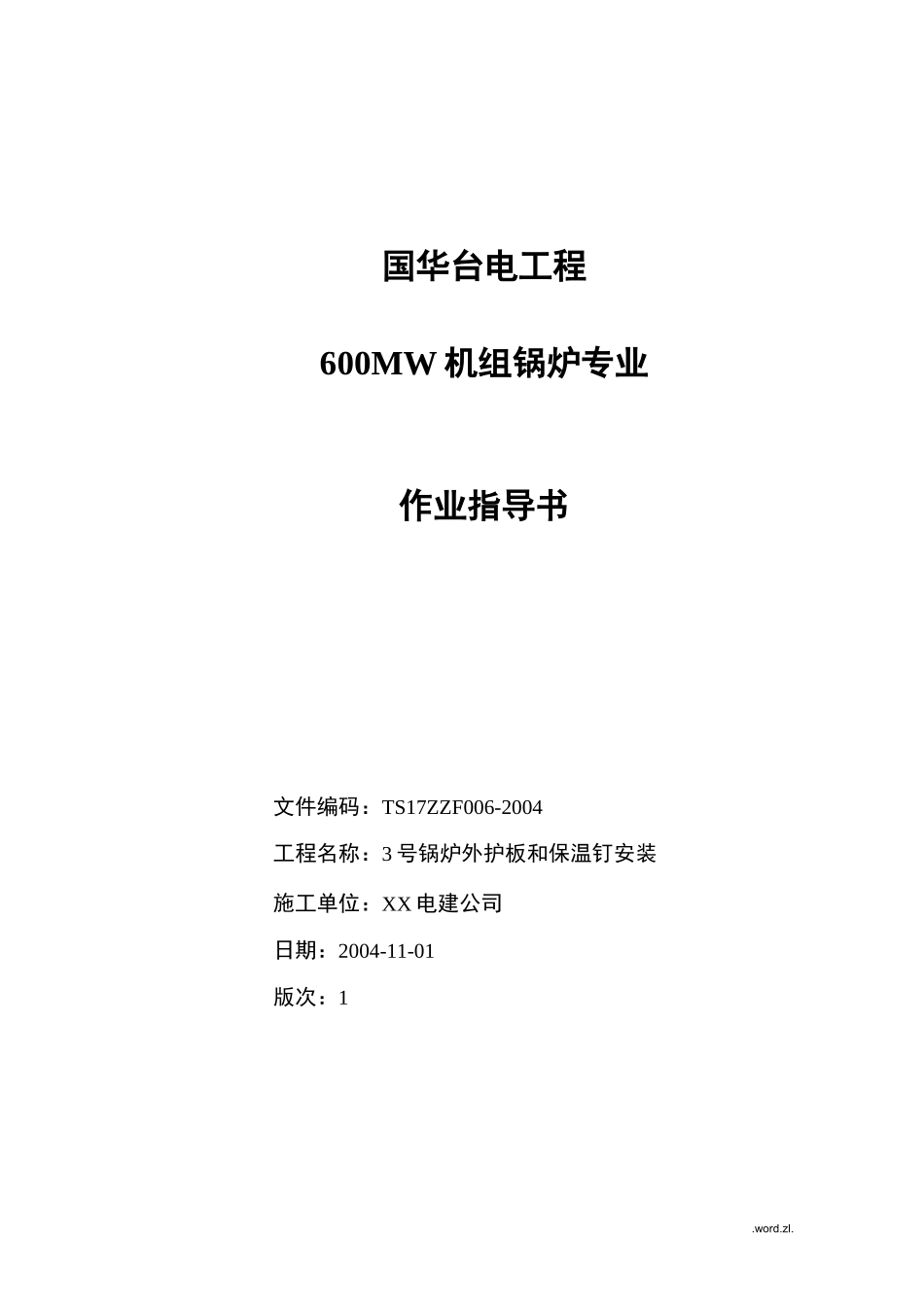

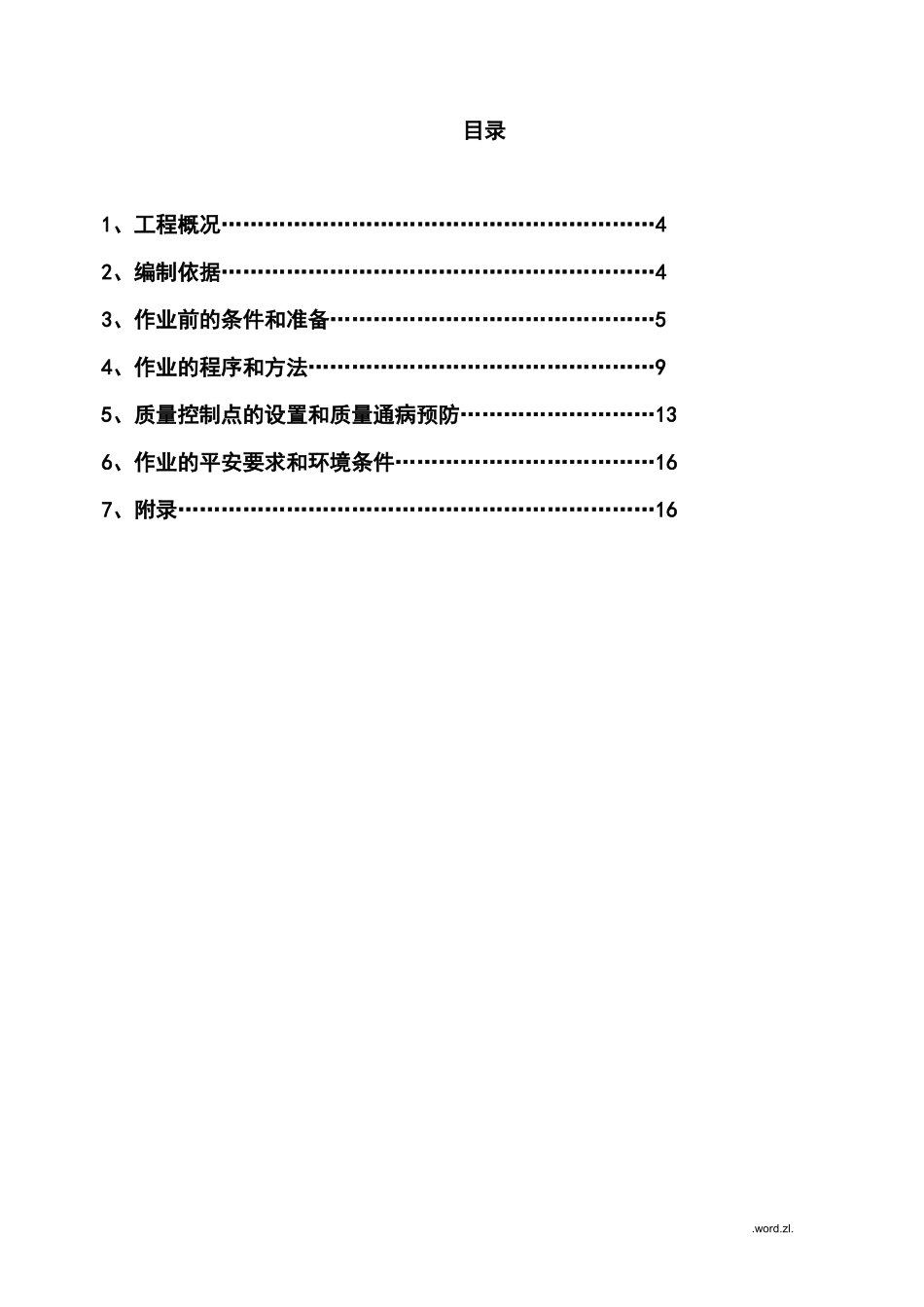

.word.zl.国华台电工程600MW 机组锅炉专业作业指导书文件编码：TS17ZZF006-2004工程名称：3 号锅炉外护板和保温钉安装施工单位：XX 电建公司日期：2004-11-01版次：1.word.zl.作业指导书审批页编制单位：防腐保温公司部修改意见:质量部审核人：日期：安监部审核人：日期：总副总程师审核人：日期：监理审核人：日期:.word.zl.目录1、工程概况……………………………………………………42、编制依据……………………………………………………43、作业前的条件和准备………………………………………54、作业的程序和方法…………………………………………95、质量控制点的设置和质量通病预防………………………136、作业的平安要求和环境条件………………………………167、附录…………………………………………………………16.word.zl..word.zl.1．工程概况及工程量1．1 工程概况XX 国华粤电台山发电厂位于珠江口以西 60km 的铜鼓湾口西侧海岸边，属台山市赤溪镇铜鼓村地域，台山发电厂一期工程为 5X600MW 机组，3 号机组工程由 XX 电力建立公司承建。锅炉是由 XX 锅炉厂设计制造的亚临界一次中间再热、平衡通风、固态排渣、控制循环燃煤汽包锅炉，露天布置，型号 SG-2021/17.5-M905。锅炉外护板和保温钉安装由 XX 锅炉厂设计，其中包括炉膛水冷壁、对流烟道、尾部包墙、顶棚大罩、折烟角区域、冷灰斗区域、风箱、连接烟道及灰斗、空预器、联箱及管道（下水包、下降管、吹灰器管道、取样管道等）等局部，外护板主要采用采用 1mm 厚的铝合金波形板，联箱、管道、边角等局部外护板采用0.5mm〜1mm 厚的铝合金平板。锅炉保温钉直径为 3.5mm，各部位保温钉的具体分布见附表。1.2 主要工程量锅炉需安装保温钉约 18 万个；安装本体外护板支撑件约 110t,铝合金波形板面积约 17000m2;铝合金平板约 8000m2。1.3 施工工期：保温钉施工：60 天外护板施工：90 天2.编制依据序号资料名称编号版本1?电力建立平安工作规程？DL5009.1-20022?电力建立平安 XX 与环境工作管理规定？3?电力建立施工及验收标准?锅炉机组篇DL/T5047-951996.word.zl.4?火电施工质量检验及评定标准?锅炉篇19965?锅炉本体外护板？592907-E1-016?烟道、预热器外护板及保温布置？592907-E1-027?炉墙紧固装置？SG591601-D1-028火电机组达标投产考核标准〔2001 年板〕及其条文解释？TJTD-GL-0359XX 电力建立公司台电工程部?XX 国华台山电厂一期工程作业指导书...
