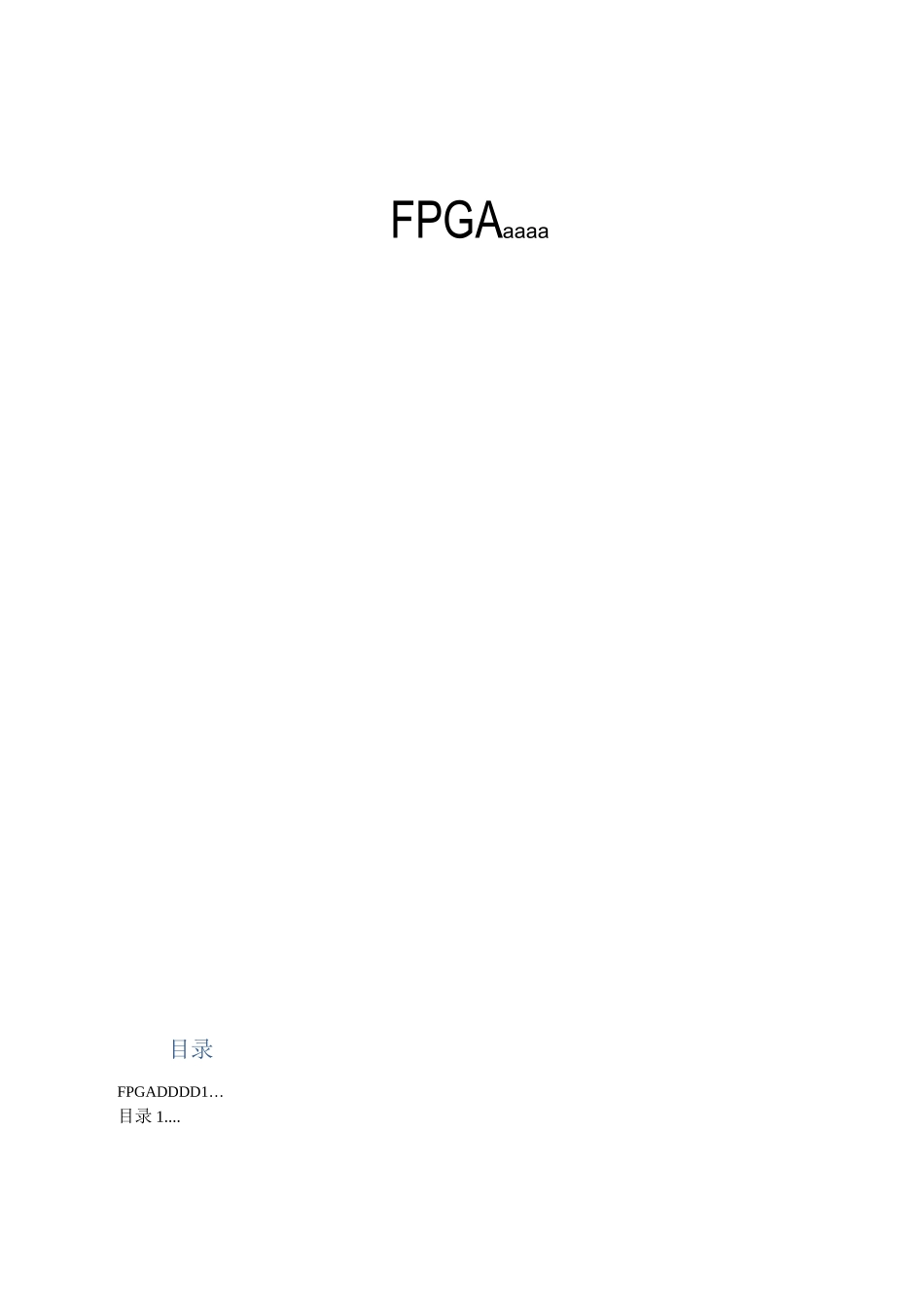

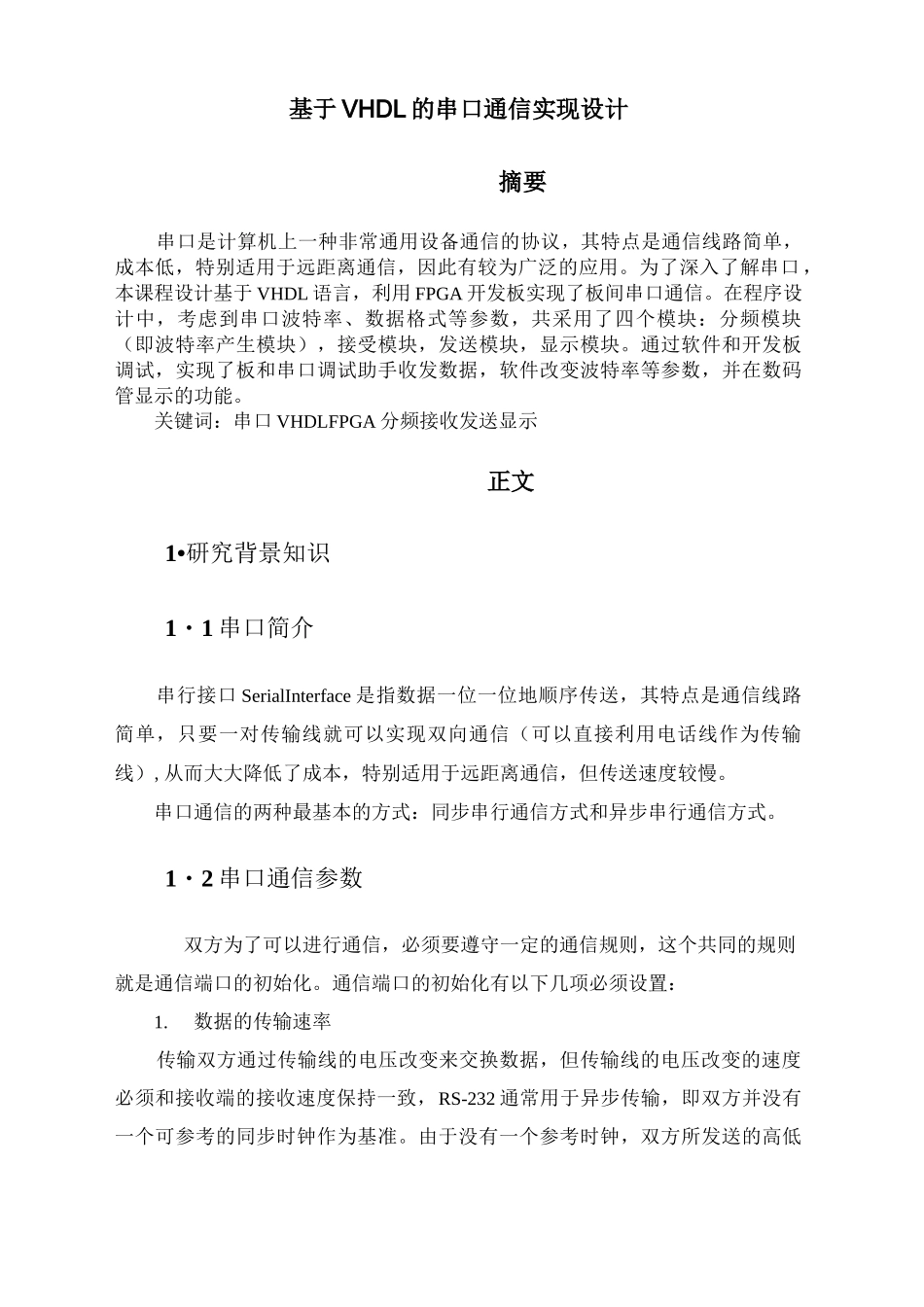

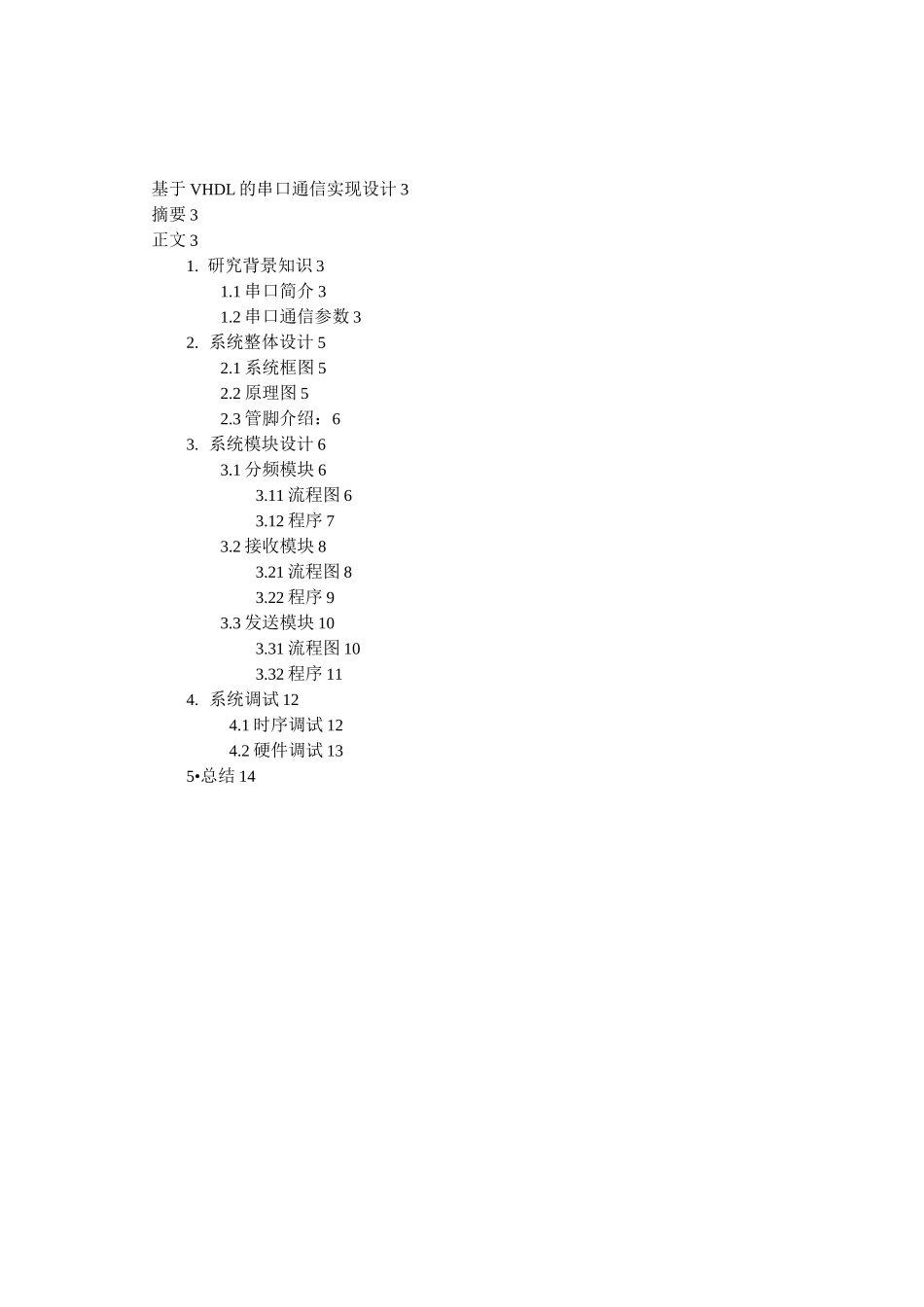

FPGAaaaa目录FPGADDDD1…目录 1....基于 VHDL 的串口通信实现设计 3摘要 3正文 31. 研究背景知识 31.1 串口简介 31.2 串口通信参数 32. 系统整体设计 52.1 系统框图 52.2 原理图 52.3 管脚介绍：63. 系统模块设计 63.1 分频模块 63.11 流程图 63.12 程序 73.2 接收模块 83.21 流程图 83.22 程序 93.3 发送模块 103.31 流程图 103.32 程序 114. 系统调试 124.1 时序调试 124.2 硬件调试 135•总结 14基于 VHDL 的串口通信实现设计摘要串口是计算机上一种非常通用设备通信的协议，其特点是通信线路简单，成本低，特别适用于远距离通信，因此有较为广泛的应用。为了深入了解串口，本课程设计基于 VHDL 语言，利用 FPGA 开发板实现了板间串口通信。在程序设计中，考虑到串口波特率、数据格式等参数，共采用了四个模块：分频模块（即波特率产生模块），接受模块，发送模块，显示模块。通过软件和开发板调试，实现了板和串口调试助手收发数据，软件改变波特率等参数，并在数码管显示的功能。关键词：串口 VHDLFPGA 分频接收发送显示正文1•研究背景知识1・1 串口简介串行接口 SerialInterface 是指数据一位一位地顺序传送，其特点是通信线路简单，只要一对传输线就可以实现双向通信（可以直接利用电话线作为传输线）,从而大大降低了成本，特别适用于远距离通信，但传送速度较慢。串口通信的两种最基本的方式：同步串行通信方式和异步串行通信方式。1・2 串口通信参数双方为了可以进行通信，必须要遵守一定的通信规则，这个共同的规则就是通信端口的初始化。通信端口的初始化有以下几项必须设置：1.数据的传输速率传输双方通过传输线的电压改变来交换数据，但传输线的电压改变的速度必须和接收端的接收速度保持一致，RS-232 通常用于异步传输，即双方并没有一个可参考的同步时钟作为基准。由于没有一个参考时钟，双方所发送的高低电位到底代表几个位就不得而知了，要使得双方的数据读取正常，就要考虑到传输速率一一波特率，其所代表的意义是每秒钟所能产生的最大电压状态改变率，或者说是每秒钟可以振荡的次数。2.数据的发送单位一般串行通信端口所发送的数据是字符类型的，若用来传输文件，则会使用二进制的数据类型。当使用字符类型时，通常使用 ASCII 码，ASCII 码中 8 个位形成一个字符。以实际的 RS-232 传输来看，由于大多数应用只是发送文字码，因此只要 7 个位就可以将 AS...
