机电设备安装实测实量

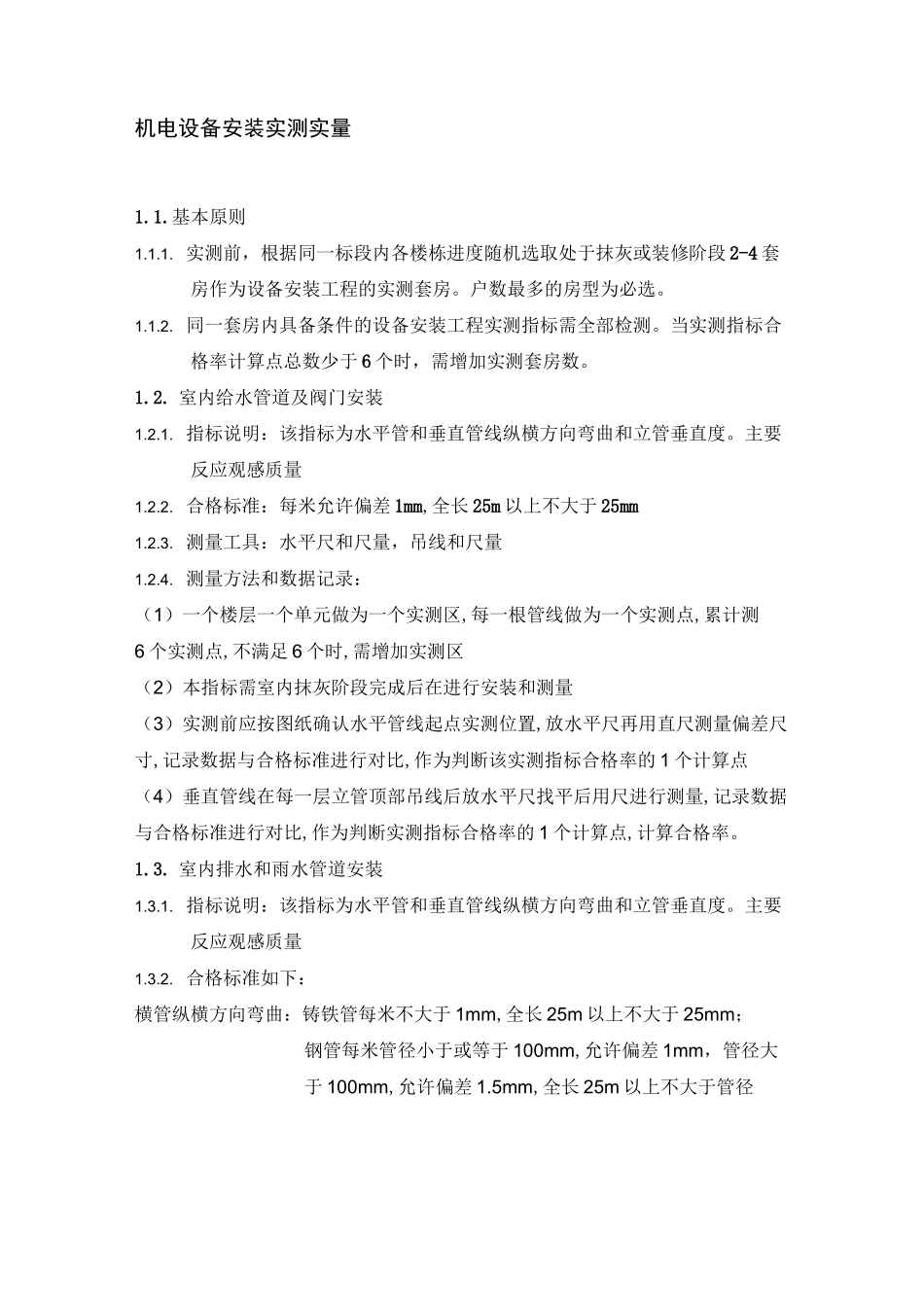

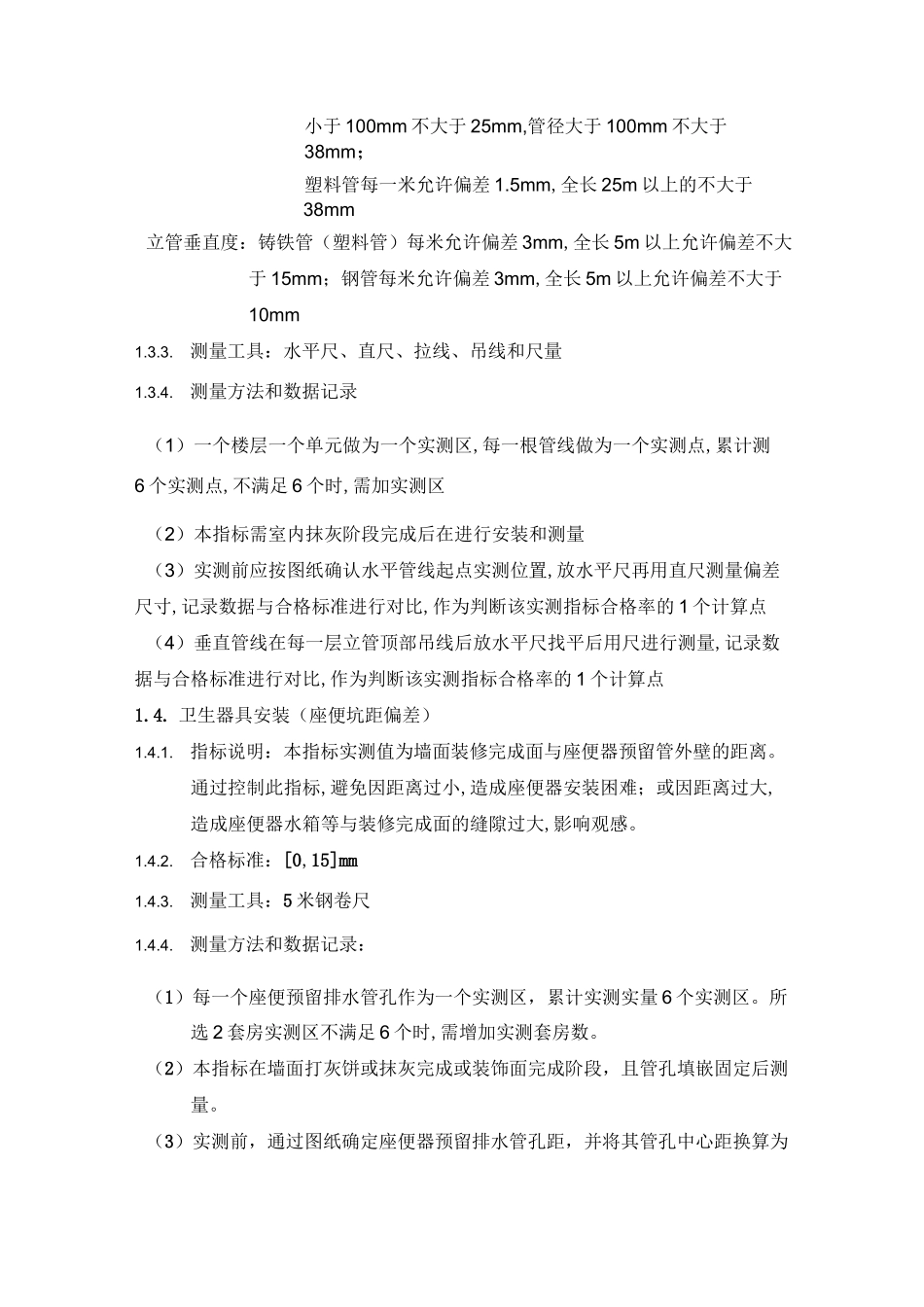

机电设备安装实测实量1.1.基本原则1.1.1. 实测前，根据同一标段内各楼栋进度随机选取处于抹灰或装修阶段 2-4 套房作为设备安装工程的实测套房。户数最多的房型为必选。1.1.2. 同一套房内具备条件的设备安装工程实测指标需全部检测。当实测指标合格率计算点总数少于 6 个时，需增加实测套房数。1.2. 室内给水管道及阀门安装1.2.1. 指标说明：该指标为水平管和垂直管线纵横方向弯曲和立管垂直度。主要反应观感质量1.2.2. 合格标准：每米允许偏差 1mm,全长 25m 以上不大于 25mm1.2.3. 测量工具：水平尺和尺量，吊线和尺量1.2.4. 测量方法和数据记录：（1）一个楼层一个单元做为一个实测区,每一根管线做为一个实测点,累计测6 个实测点,不满足 6 个时,需增加实测区（2）本指标需室内抹灰阶段完成后在进行安装和测量（3）实测前应按图纸确认水平管线起点实测位置,放水平尺再用直尺测量偏差尺寸,记录数据与合格标准进行对比,作为判断该实测指标合格率的 1 个计算点（4）垂直管线在每一层立管顶部吊线后放水平尺找平后用尺进行测量,记录数据与合格标准进行对比,作为判断实测指标合格率的 1 个计算点,计算合格率。1.3. 室内排水和雨水管道安装1.3.1. 指标说明：该指标为水平管和垂直管线纵横方向弯曲和立管垂直度。主要反应观感质量1.3.2. 合格标准如下：横管纵横方向弯曲：铸铁管每米不大于 1mm,全长 25m 以上不大于 25mm；钢管每米管径小于或等于 100mm,允许偏差 1mm，管径大于 100mm,允许偏差 1.5mm,全长 25m 以上不大于管径小于 100mm 不大于 25mm,管径大于 100mm 不大于38mm；塑料管每一米允许偏差 1.5mm,全长 25m 以上的不大于38mm立管垂直度：铸铁管（塑料管）每米允许偏差 3mm,全长 5m 以上允许偏差不大于 15mm；钢管每米允许偏差 3mm,全长 5m 以上允许偏差不大于10mm1.3.3.测量工具：水平尺、直尺、拉线、吊线和尺量1.3.4.测量方法和数据记录（1）一个楼层一个单元做为一个实测区,每一根管线做为一个实测点,累计测6 个实测点,不满足 6 个时,需加实测区（2）本指标需室内抹灰阶段完成后在进行安装和测量（3）实测前应按图纸确认水平管线起点实测位置,放水平尺再用直尺测量偏差尺寸,记录数据与合格标准进行对比,作为判断该实测指标合格率的 1 个计算点（4）垂直管线在每一层立管顶部吊线后放水平尺找平后用尺进行测量,记录数据与合格标准进行对比,作为判断该实测指标合格率的 1 个计算点1....
