卫生纸机安装技术总结要点

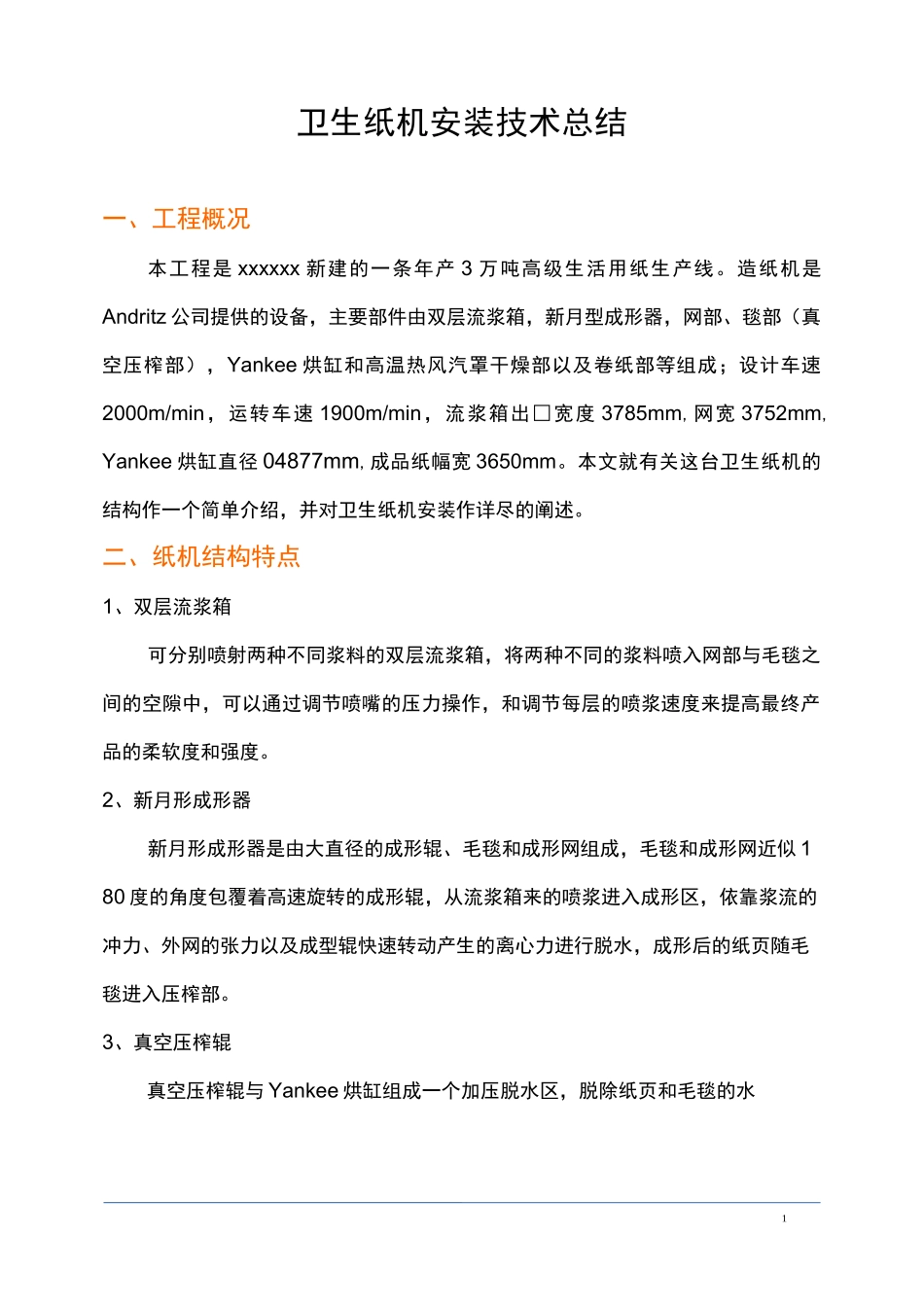

1卫生纸机安装技术总结一、工程概况本工程是 xxxxxx 新建的一条年产 3 万吨高级生活用纸生产线。造纸机是Andritz 公司提供的设备，主要部件由双层流浆箱，新月型成形器，网部、毯部（真空压榨部），Yankee 烘缸和高温热风汽罩干燥部以及卷纸部等组成；设计车速2000m/min，运转车速 1900m/min，流浆箱出□宽度 3785mm,网宽 3752mm,Yankee 烘缸直径 04877mm,成品纸幅宽 3650mm。本文就有关这台卫生纸机的结构作一个简单介绍，并对卫生纸机安装作详尽的阐述。二、纸机结构特点1、双层流浆箱可分别喷射两种不同浆料的双层流浆箱，将两种不同的浆料喷入网部与毛毯之间的空隙中，可以通过调节喷嘴的压力操作，和调节每层的喷浆速度来提高最终产品的柔软度和强度。2、新月形成形器新月形成形器是由大直径的成形辊、毛毯和成形网组成，毛毯和成形网近似 180 度的角度包覆着高速旋转的成形辊，从流浆箱来的喷浆进入成形区，依靠浆流的冲力、外网的张力以及成型辊快速转动产生的离心力进行脱水，成形后的纸页随毛毯进入压榨部。3、真空压榨辊真空压榨辊与 Yankee 烘缸组成一个加压脱水区，脱除纸页和毛毯的水份，并经真空抽吸进行再次脱水。真空压榨辊的吸水系统采用了纸机传动侧的集中真空系统，因而省去了许多导管和真空管道。4、Yankee 烘缸Yankee 烘缸直径 04877mm,长 6851.5mm,重量 73 吨。烘缸内壳带有凹槽，在其内部配有 6 根总集水管，每根集水管上装有虹吸器将凹槽内的冷凝水通过提升管流入传动侧的冷凝水接头,再外排。5、高温热风汽罩及热回收系统高温热风汽罩采用燃气汽罩,有湿端汽罩和干端汽罩,分别由各自的燃烧器和循环风机供气。热回收系统是通过一台热交换器将循环风和补充新风经过热交换后,送回燃烧器和循环供风。6、纸幅运行系统纸幅运行系统是指从 Yankee 烘缸到卷纸机,包括：刮刀稳定器、导向挡板（在更换起皱刮刀时,把纸幅从切断刮刀引导到损纸碎浆机）、导向装置、吸气头、舒展板、稳纸器。7、卷纸部卷纸缸由螺栓固定在垂直杠杆上,在底端有铰接点。在此杠杆与机架之间安装有称重元件。一次臂和二次臂上的压区荷载（纸卷与卷纸缸之间的线压）可以用此称重元件直接而且非常精确地测量出来。因此,可以通过控制一次臂和二次臂的压区荷载,达到最大程度地保留纸幅的松厚度和在整个卷成大纸卷的直径范围保持纸幅质量相同。三、纸机安装1、卫生纸机设备安装技术标准2—4纸机安装的技术标准是纸机安装的依据，同时也是...
