110KV电网的零序保护 电气工程及其自动化专业VIP免费

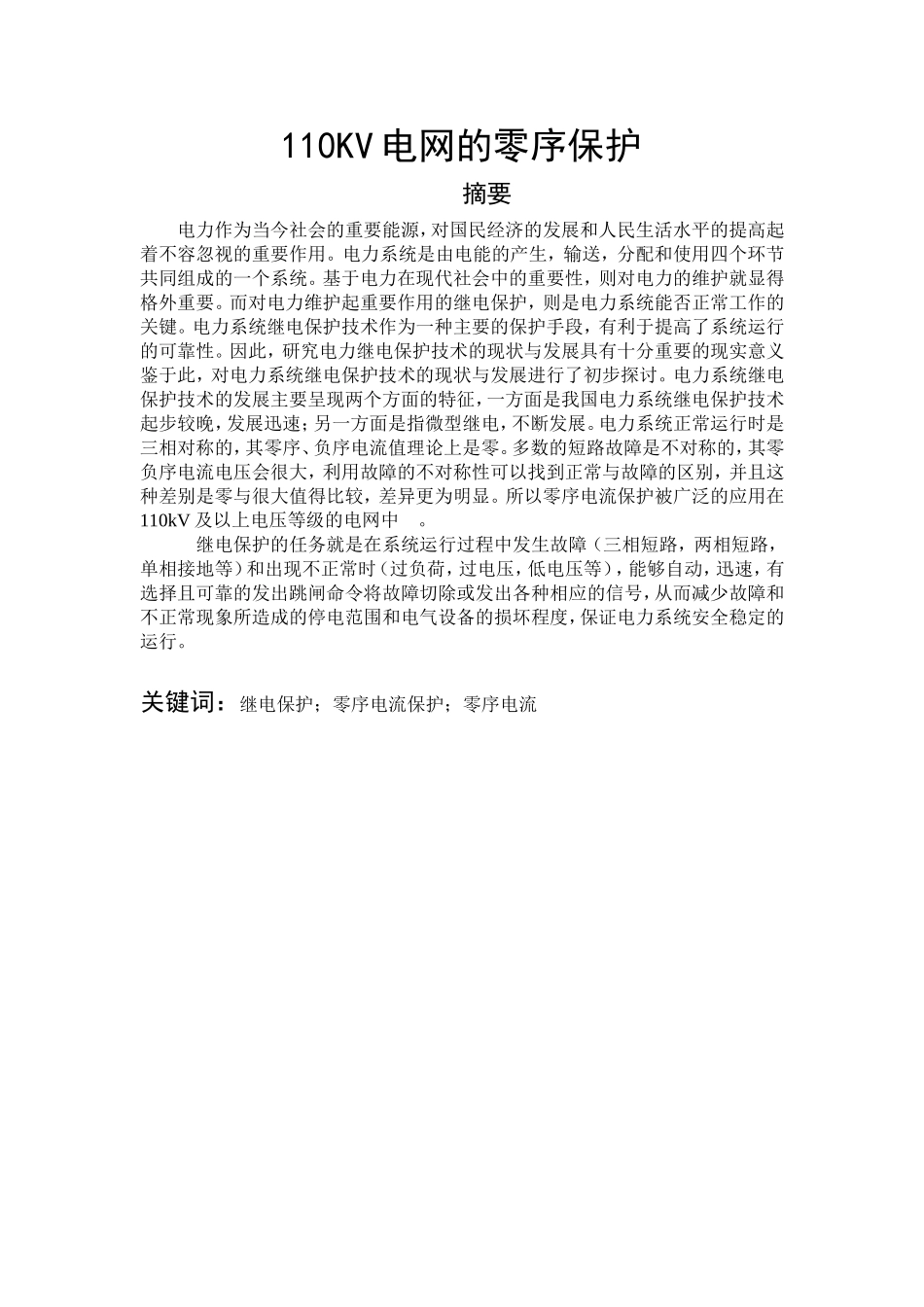

110KV电网的零序保护摘要电力作为当今社会的重要能源，对国民经济的发展和人民生活水平的提高起着不容忽视的重要作用。电力系统是由电能的产生，输送，分配和使用四个环节共同组成的一个系统。基于电力在现代社会中的重要性，则对电力的维护就显得格外重要。而对电力维护起重要作用的继电保护，则是电力系统能否正常工作的关键。电力系统继电保护技术作为一种主要的保护手段，有利于提高了系统运行的可靠性。因此，研究电力继电保护技术的现状与发展具有十分重要的现实意义鉴于此，对电力系统继电保护技术的现状与发展进行了初步探讨。电力系统继电保护技术的发展主要呈现两个方面的特征，一方面是我国电力系统继电保护技术起步较晚，发展迅速；另一方面是指微型继电，不断发展。电力系统正常运行时是三相对称的，其零序、负序电流值理论上是零。多数的短路故障是不对称的，其零负序电流电压会很大，利用故障的不对称性可以找到正常与故障的区别，并且这种差别是零与很大值得比较，差异更为明显。所以零序电流保护被广泛的应用在110kV及以上电压等级的电网中。继电保护的任务就是在系统运行过程中发生故障（三相短路，两相短路，单相接地等）和出现不正常时（过负荷，过电压，低电压等），能够自动，迅速，有选择且可靠的发出跳闸命令将故障切除或发出各种相应的信号，从而减少故障和不正常现象所造成的停电范围和电气设备的损坏程度，保证电力系统安全稳定的运行。关键词：继电保护；零序电流保护；零序电流目录引言1设计任务.............................................................................................................11.1设计原始资料.........................................................................................11.2设计任务.................................................................................................11.3设计题目分析.........................................................................................11.4保护的配置.............................................................................................22绪论.....................................................................................................................32.1继电保护的概念.....................................................................................32.2继电保护的基本任务.............................................................................32.3继电保护装置的特性.............................................................................32.4电网零序保护.........................................................................................43零序保护整定计算............................................................................................53.1零序电流的获取....................................................................................53.2电网系统电路图以及短路时的序网图................................................53.3电网零序Ⅰ段保护的整定....................................................................63.3.1保护1、4的Ⅰ段（速断）保护整定......................................63.3.2保护2Ⅰ段（速断）保护的整定............................................93.3.3保护3Ⅰ段（速断）保护的整定..........................................113.4电网零序Ⅱ段保护的整定..................................................................143.4.1保护1Ⅱ段整定计算..............................................................143.4.2保护4Ⅱ段整定计算..............................................................153.4.3保护2、3的Ⅱ段整定.............................................................163.5零序Ⅲ段的整定计算..............................................
