CFG桩(规范)

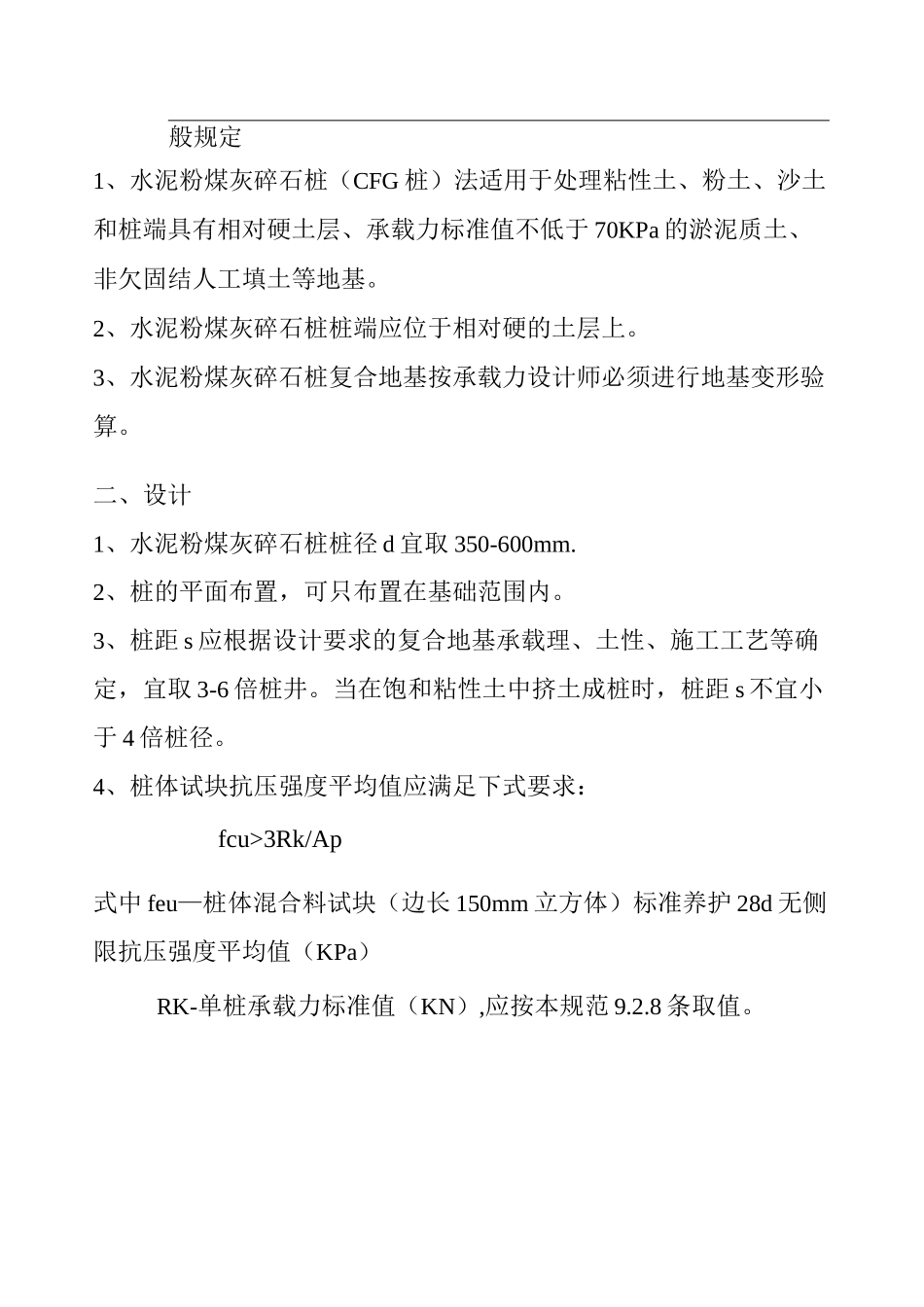

般规定1、水泥粉煤灰碎石桩（CFG 桩）法适用于处理粘性土、粉土、沙土和桩端具有相对硬土层、承载力标准值不低于 70KPa 的淤泥质土、非欠固结人工填土等地基。2、水泥粉煤灰碎石桩桩端应位于相对硬的土层上。3、水泥粉煤灰碎石桩复合地基按承载力设计师必须进行地基变形验算。二、设计1、水泥粉煤灰碎石桩桩径 d 宜取 350-600mm.2、桩的平面布置，可只布置在基础范围内。3、桩距 s 应根据设计要求的复合地基承载理、土性、施工工艺等确定，宜取 3-6 倍桩井。当在饱和粘性土中挤土成桩时，桩距 s 不宜小于 4 倍桩径。4、桩体试块抗压强度平均值应满足下式要求：fcu>3Rk/Ap式中 feu—桩体混合料试块（边长 150mm 立方体）标准养护 28d 无侧限抗压强度平均值（KPa）RK-单桩承载力标准值（KN）,应按本规范 9.2.8 条取值。5、桩顶应设置垫层，褥垫层厚度宜取 100-300mm,当桩径、桩距大时褥垫层厚度宜取高值。6、褥垫层材料宜用粗砂、中砂、级配砂石，碎石的最大粒径不宜大于 30mm.7、水泥粉煤灰碎石桩复合地基承载力标准值，宜通过现场复合地基载荷实验确定，初步设计时也可按下式估算：fsp,k=mRk/Ap+B(l-m)fs,k式中 fsp,k——复合地基承载力标准值(KPa);m 桩土面积置换率；卩——桩间土强度发挥系数，宜取 0.9-1.0 对变形要求高的建筑物可取低值；fs,k——桩间土承载力标准值(KPa)。8、单桩承载力标准值 Rk 的取值，应符合下列规定：(1) 当用单桩静载荷实验确定单桩极限承载力标准值 Ruk 后，Rk 可按下式计算：Rk=Ruk/Ysp式中 Ysp——调整系数，宜取 1.50-1.60，一般工程或桩间土承载力高、基础埋深大以及基础下桩数较多时应取低值，重要工程、基础下桩数较少或桩间土为承载力较低的粘性土时应取高值。（2）当无单桩载荷试验资料时，可按下式计算；Rk=Up》qsili+qpAp式中 Up 桩的周长（m）;qsi—桩侧第 i 层土德济限侧阻力标准值（KPa）可参照岩土工程勘察报告；qp——桩的极限端阻力标准值（KPa）,可参照岩土工程勘察报告;li 第 i 层土的厚度（m）。9、地基处理后的变形计算应按现行的国家标准《建筑地基基础设计规范》GBJ7 的有关规定执行，复合土层的分层与天然地基相同，各复合土层的压缩模量等于该层天然地基压缩模量的 z 倍，Z 值可按下式确定：Z=fsp,k/fki式中 fki—基础地面下第 i 层土的天然地基承载力标准值。变形计算经验系数 Ys 根据地区沉降观测资料及经验确定，也可采用表 1 的树...
