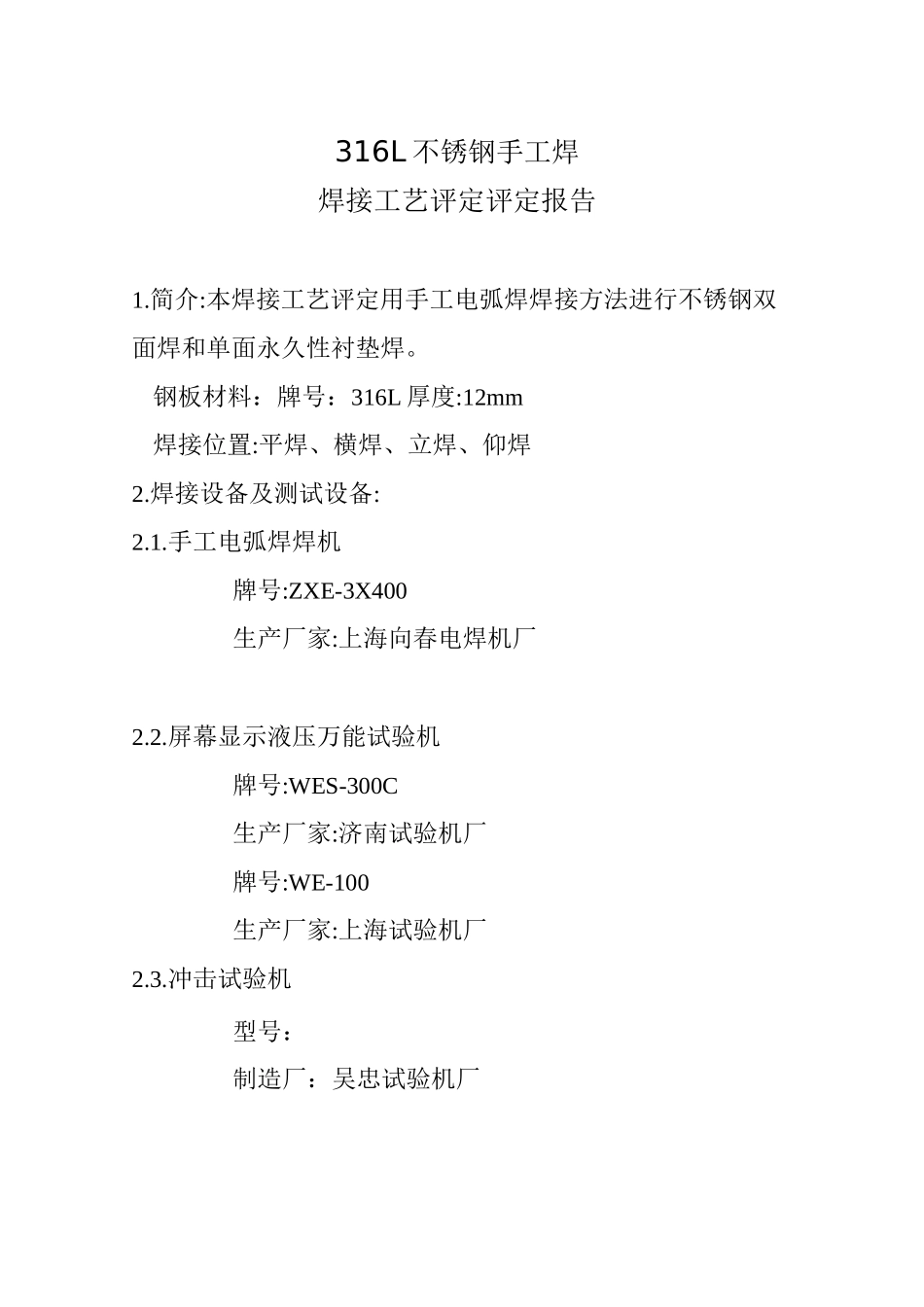

316L 不锈钢手工焊焊接工艺评定试验报告编制:审核:批准：上海中远船务工程有限公司2006 年 3 月316L 不锈钢手工焊焊接工艺评定评定报告1.简介:本焊接工艺评定用手工电弧焊焊接方法进行不锈钢双面焊和单面永久性衬垫焊。钢板材料：牌号：316L 厚度:12mm焊接位置:平焊、横焊、立焊、仰焊2.焊接设备及测试设备:2.1.手工电弧焊焊机牌号:ZXE-3X400生产厂家:上海向春电焊机厂2.2.屏幕显示液压万能试验机牌号:WES-300C生产厂家:济南试验机厂牌号:WE-100生产厂家:上海试验机厂2.3.冲击试验机型号：制造厂：吴忠试验机厂2.5.硬度机牌号:HV-120V 生产厂家:山东2.4.X 射线无损探伤机牌号:300KV生产厂家:日本理光3.焊接工艺评定内容试板编号双面焊加衬垫单面焊平焊14横焊5立焊6仰焊4316L 不锈钢手工焊焊接工艺评定评定报告焊接工艺评定试验内容焊接接头横向抗拉强度试验编号焊接接头冷弯试验编号焊接接头宏观及硬度试验编号注：为试板编号焊接试板材料及规格试板牌号炉批号试板规格焊接材料电弧焊焊条焊条牌号焊条规格 ee炉批号试样取样图:截弃段拉伸试样 V弯曲试样 V冲击及宏观试样备用段弯曲试样 V拉伸试样 V截弃段V焊接坡口图60°-70焊接规范焊接方法焊接材料手工焊平对接（14 号板）手工焊横对接（5 号板）焊道1234焊条/焊丝（mm）3.24.04.04.03.2404040电流(A)9013013514095电压(V)2728282827282828手工焊立对接（6 号板）12343.240404.080而面28292929手工焊仰对接（4 号板）3.2404.04.08528291101302929焊接方法焊接材料焊道焊条/焊丝（mm）电流（A）电压（V）13.2902724.01302734.01352844.01402854.014528手工焊平对接（16 号板）13.2952624.01302734.01302844.014528「54.014529>手工焊横对接（11 号板）r~■>13.28027W24.01002834.01102844.012028CA54.012528巳>手工焊立对接（12 号板）13.285271 1；24.01052834.01102844.013028手工焊仰对接（10 号板）54.013028无损探伤试板焊制完毕进行外观检查，小时后进行射线无损探伤结果达到标准要求详见附录。焊接接头物理试验结果焊接接头横向抗拉试验结果试验编号抗拉强度（）断裂处焊缝焊缝焊缝焊缝焊缝焊缝焊缝焊缝焊缝焊缝焊缝焊缝焊缝焊缝焊缝焊缝）焊接接头弯曲试验结果试验编号试验状况（a°）结果止弯合格反弯合格止弯合格反弯合格止弯合格反弯合格止弯合格反弯合格正弯合格反弯合格正弯合格反弯合格止弯合格反弯合格止弯合格反弯合格）焊接接头宏观分析：试样经过酸蚀后...
