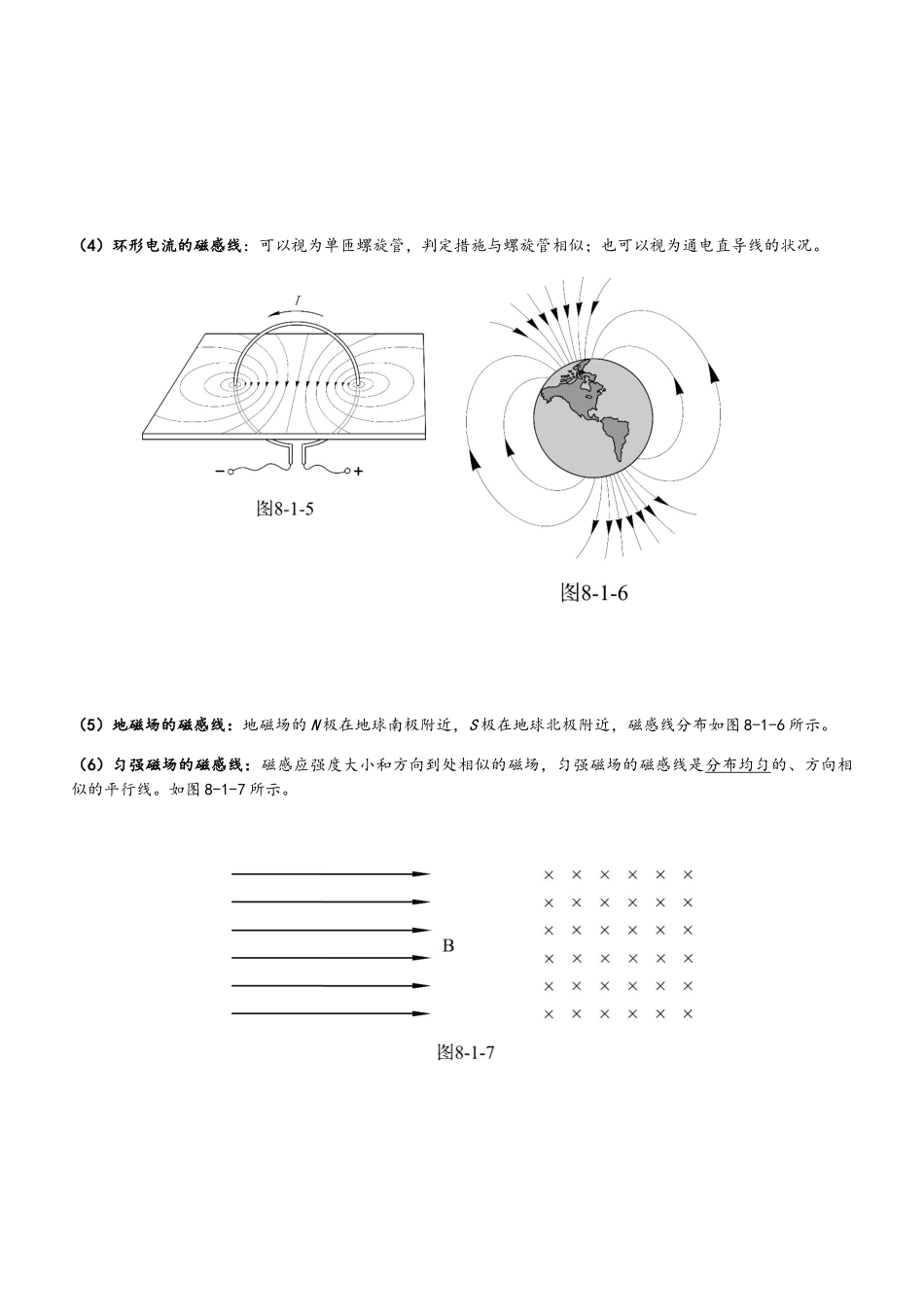

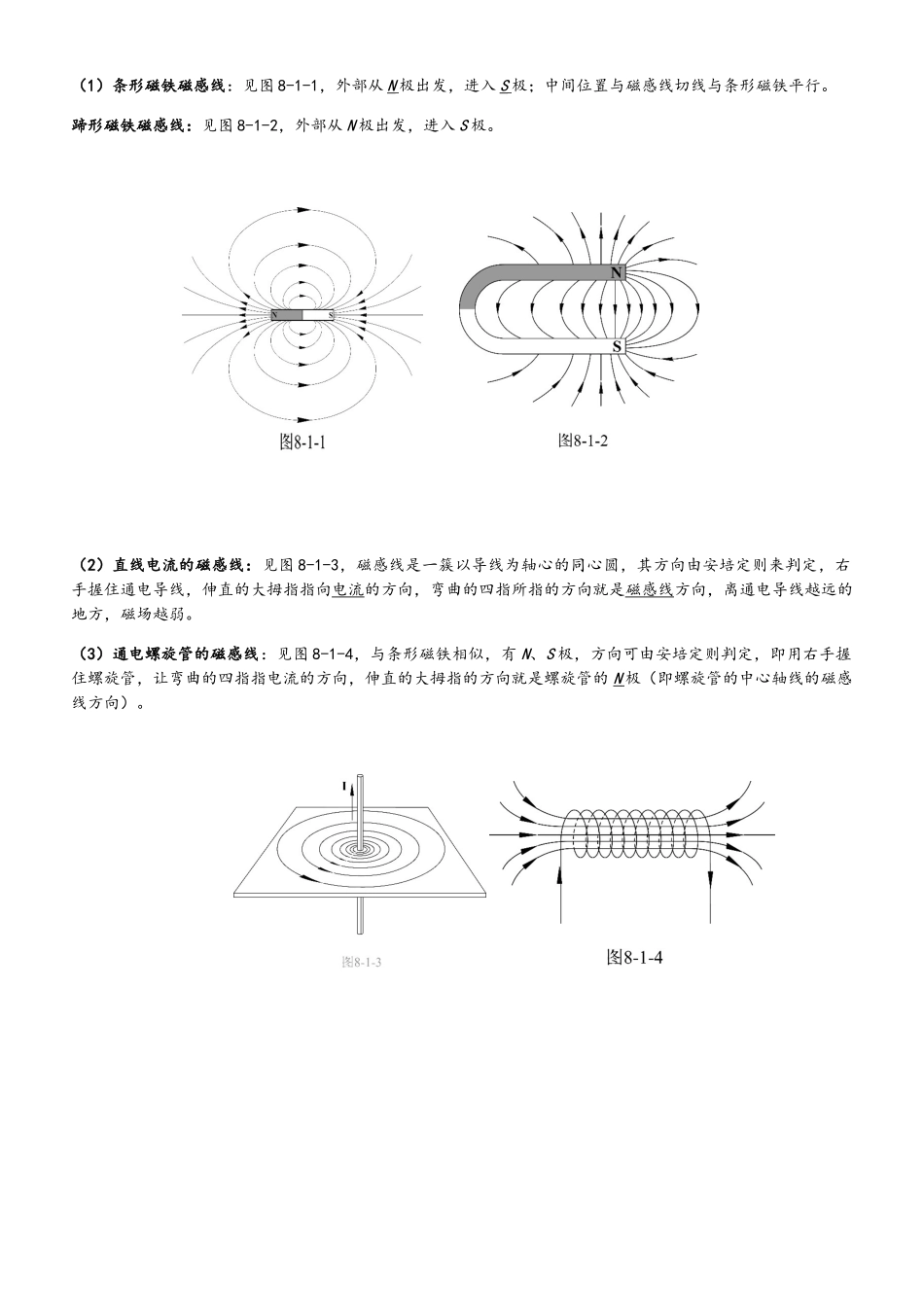

（1）条形磁铁磁感线：见图 8-1-1，外部从 N 极出发，进入 S 极；中间位置与磁感线切线与条形磁铁平行。蹄形磁铁磁感线：见图 8-1-2，外部从 N 极出发，进入 S 极。（2）直线电流的磁感线：见图 8-1-3，磁感线是一簇以导线为轴心的同心圆，其方向由安培定则来判定，右手握住通电导线，伸直的大拇指指向电流的方向，弯曲的四指所指的方向就是磁感线方向，离通电导线越远的地方，磁场越弱。（3）通电螺旋管的磁感线：见图 8-1-4，与条形磁铁相似，有 N、S 极，方向可由安培定则判定，即用右手握住螺旋管，让弯曲的四指指电流的方向，伸直的大拇指的方向就是螺旋管的 N 极（即螺旋管的中心轴线的磁感线方向）。（4）环形电流的磁感线：可以视为单匝螺旋管，判定措施与螺旋管相似；也可以视为通电直导线的状况。（5）地磁场的磁感线：地磁场的 N 极在地球南极附近，S 极在地球北极附近，磁感线分布如图 8-1-6 所示。（6）匀强磁场的磁感线：磁感应强度大小和方向到处相似的磁场，匀强磁场的磁感线是分布均匀的、方向相似的平行线。如图 8-1-7 所示。第三章 第 1、2 节 磁现象和磁场、磁感应强度班级：______姓名：______________学号：__________ 1．首先发现通电导线周围存在磁场的物理学家 ( ) A．安培B．法拉第C．奥斯特D．特斯拉2．在奥斯特电流磁效应的试验中,通电直导线应当( )A．平行南北方向,在小磁针正上方B．平行东西方向,在小磁针正上方C．东南方向,在小磁针正上方D．西南方向,在小磁针正上方3. 下列说法对的的是（ ）A．磁场是为理解释磁极间互相作用而人为规定的B．磁场是客观存在的一种物质 C.磁体与磁体间的互相作用是通过磁场而发生的,而磁体与通电导体间以及通电导体与通电导体之间的互相作用不是通过磁场发生的D．地球的周围存在着磁场,地球是一种大磁体,地球的地理两极与地磁两极并不重叠,其间有一种交角,这就是磁偏角,磁偏角的数值在地球上不一样地方是相似的4．下列有关磁感应强度的方向的说法中对的的是 ( )A．某处磁感应强度的方向就是一小段通电导体放在该处时所受磁场力的方向B．小磁针 N 极受磁力的方向就是该处磁感应强度的方向C．垂直于磁场放置的通电导线的受力方向就是磁感应强度的方向D．磁场中某点的磁感应强度的方向简称该点的磁场方向5．下列说法中对的的是 ( ) A．电荷在某处不受电场力的作用,则该处的电场强度为零B．一小段通电导线在某处不受安培力的作用,则该处磁感...
