天加螺杆冷水机组操作说明书电气类触摸屏

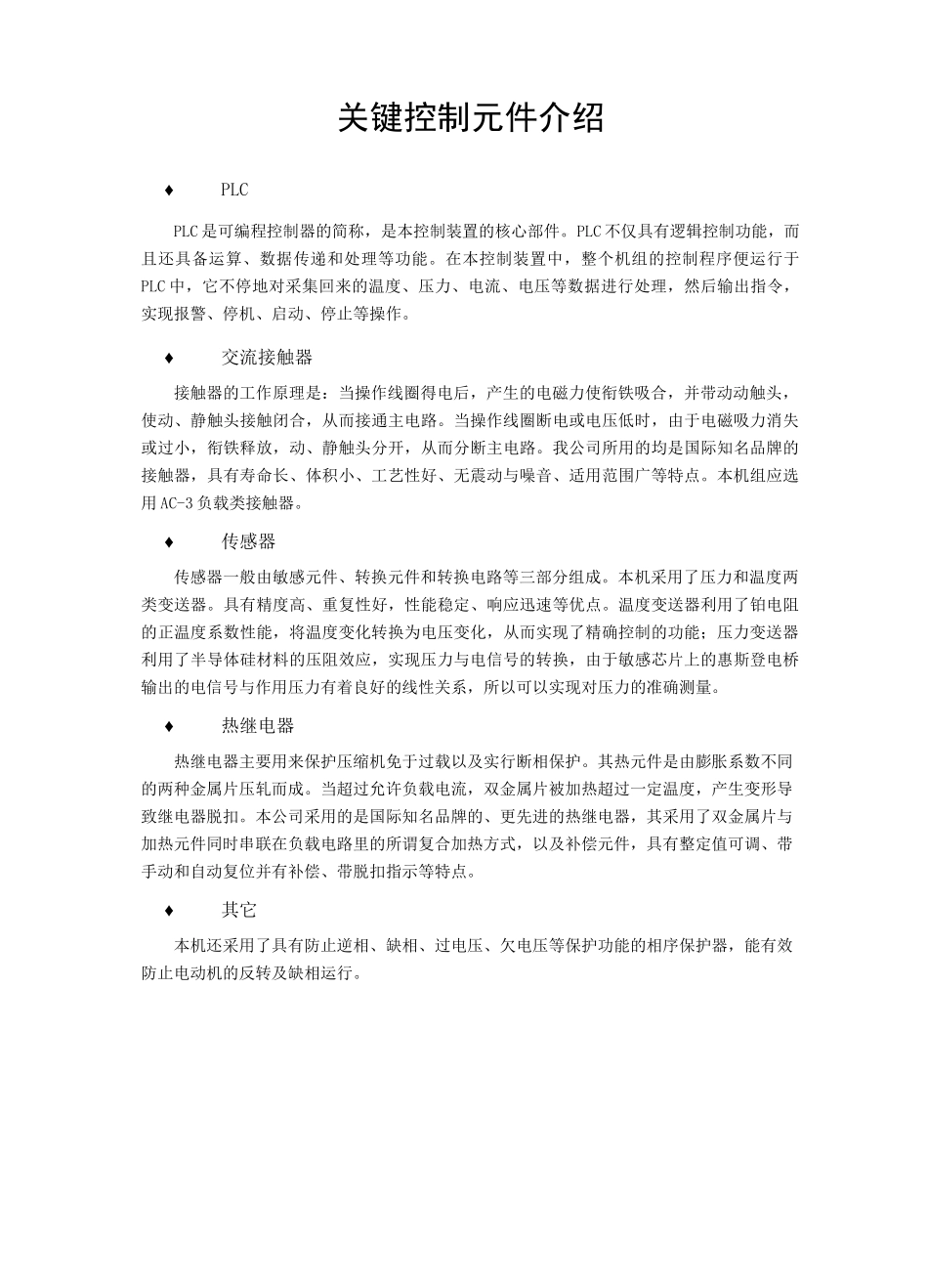

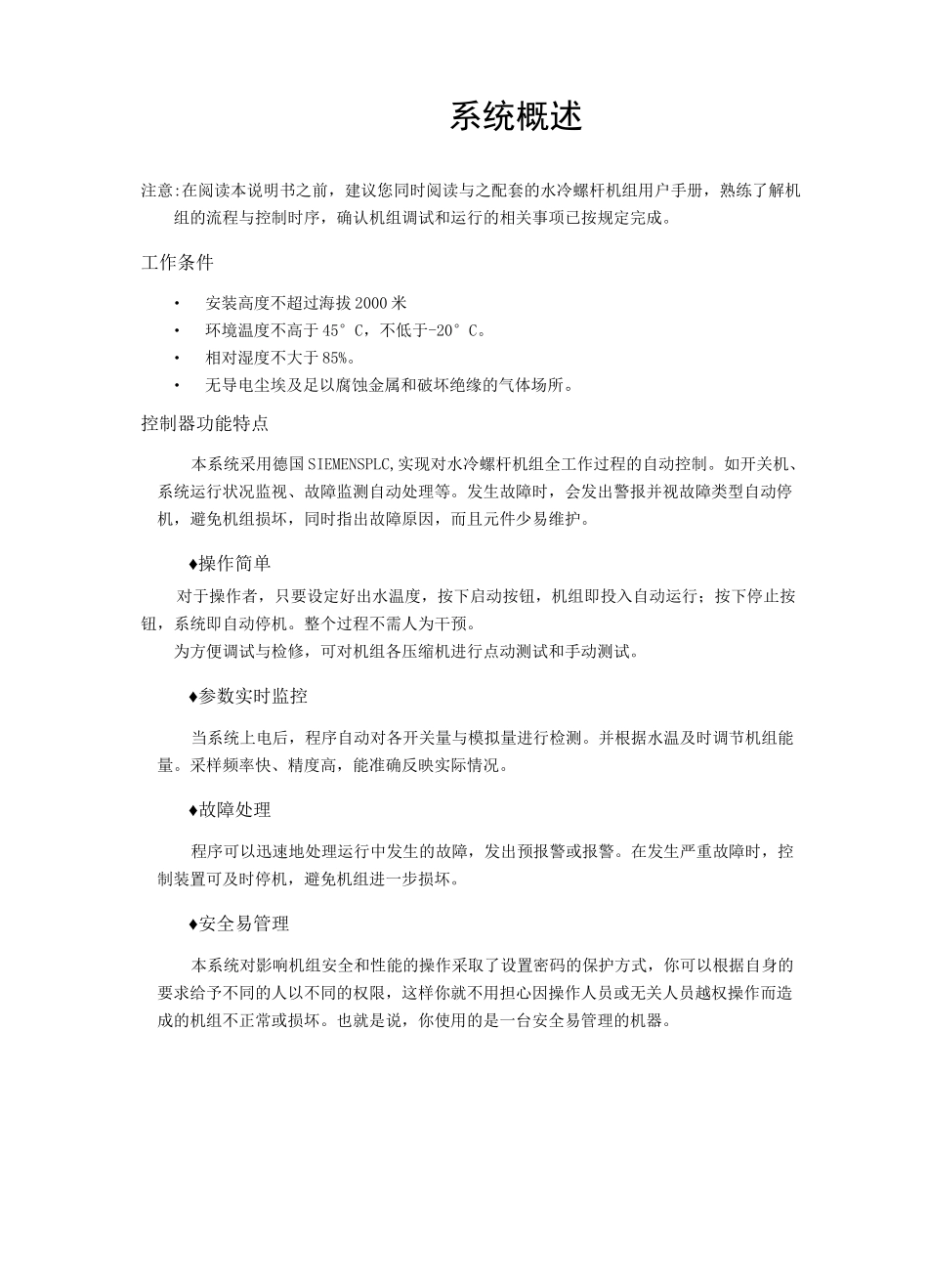

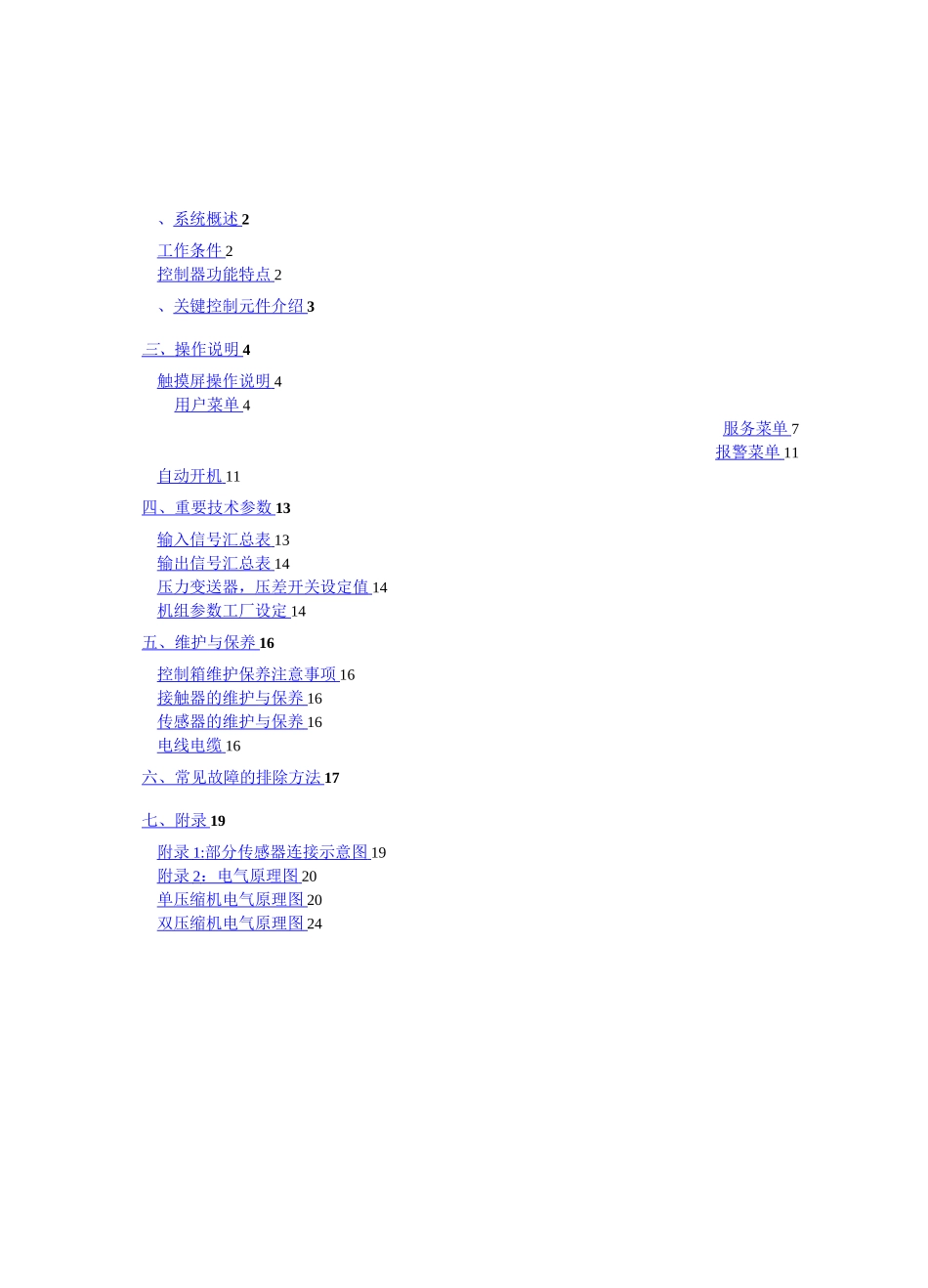

、系统概述 2工作条件 2控制器功能特点 2、关键控制元件介绍 3三、 操作说明 4触摸屏操作说明 4用户菜单 4服务菜单 7报警菜单 11自动开机 11四、重要技术参数 13输入信号汇总表 13输出信号汇总表 14压力变送器，压差开关设定值 14机组参数工厂设定 14五、维护与保养 16控制箱维护保养注意事项 16接触器的维护与保养 16传感器的维护与保养 16电线电缆 16六、常见故障的排除方法 17七、附录 19附录 1: 部分传感器连接示意图 19附录 2 ：电气原理图 20单压缩机电气原理图 20双压缩机电气原理图 24系统概述注意:在阅读本说明书之前，建议您同时阅读与之配套的水冷螺杆机组用户手册，熟练了解机组的流程与控制时序，确认机组调试和运行的相关事项已按规定完成。工作条件•安装高度不超过海拔 2000 米•环境温度不高于 45°C，不低于-20°C。•相对湿度不大于 85%。•无导电尘埃及足以腐蚀金属和破坏绝缘的气体场所。控制器功能特点本系统采用德国 SIEMENSPLC,实现对水冷螺杆机组全工作过程的自动控制。如开关机、系统运行状况监视、故障监测自动处理等。发生故障时，会发出警报并视故障类型自动停机，避免机组损坏，同时指出故障原因，而且元件少易维护。♦操作简单对于操作者，只要设定好出水温度，按下启动按钮，机组即投入自动运行；按下停止按钮，系统即自动停机。整个过程不需人为干预。为方便调试与检修，可对机组各压缩机进行点动测试和手动测试。♦参数实时监控当系统上电后，程序自动对各开关量与模拟量进行检测。并根据水温及时调节机组能量。采样频率快、精度高，能准确反映实际情况。♦故障处理程序可以迅速地处理运行中发生的故障，发出预报警或报警。在发生严重故障时，控制装置可及时停机，避免机组进一步损坏。♦安全易管理本系统对影响机组安全和性能的操作采取了设置密码的保护方式，你可以根据自身的要求给予不同的人以不同的权限，这样你就不用担心因操作人员或无关人员越权操作而造成的机组不正常或损坏。也就是说，你使用的是一台安全易管理的机器。关键控制元件介绍♦PLCPLC 是可编程控制器的简称，是本控制装置的核心部件。PLC 不仅具有逻辑控制功能，而且还具备运算、数据传递和处理等功能。在本控制装置中，整个机组的控制程序便运行于PLC 中，它不停地对采集回来的温度、压力、电流、电压等数据进行处理，然后输出指令，实现报警、停机、启动、停止等操作。♦交流接触器接触器的工作...
