球墨铸铁管施工技术交底

球墨铸铁管施工技术交底_第1页
1/10

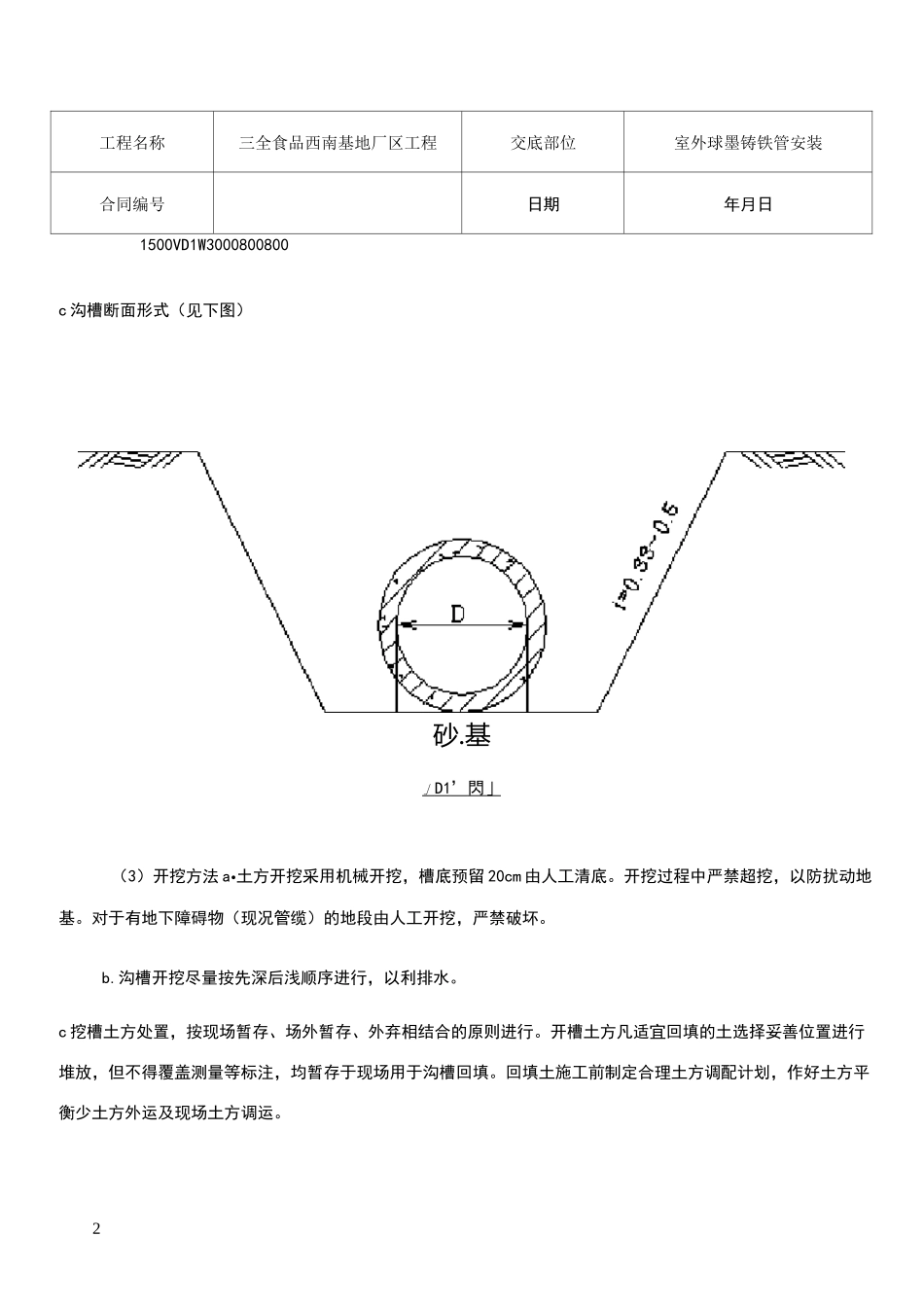

球墨铸铁管施工技术交底_第2页
2/10

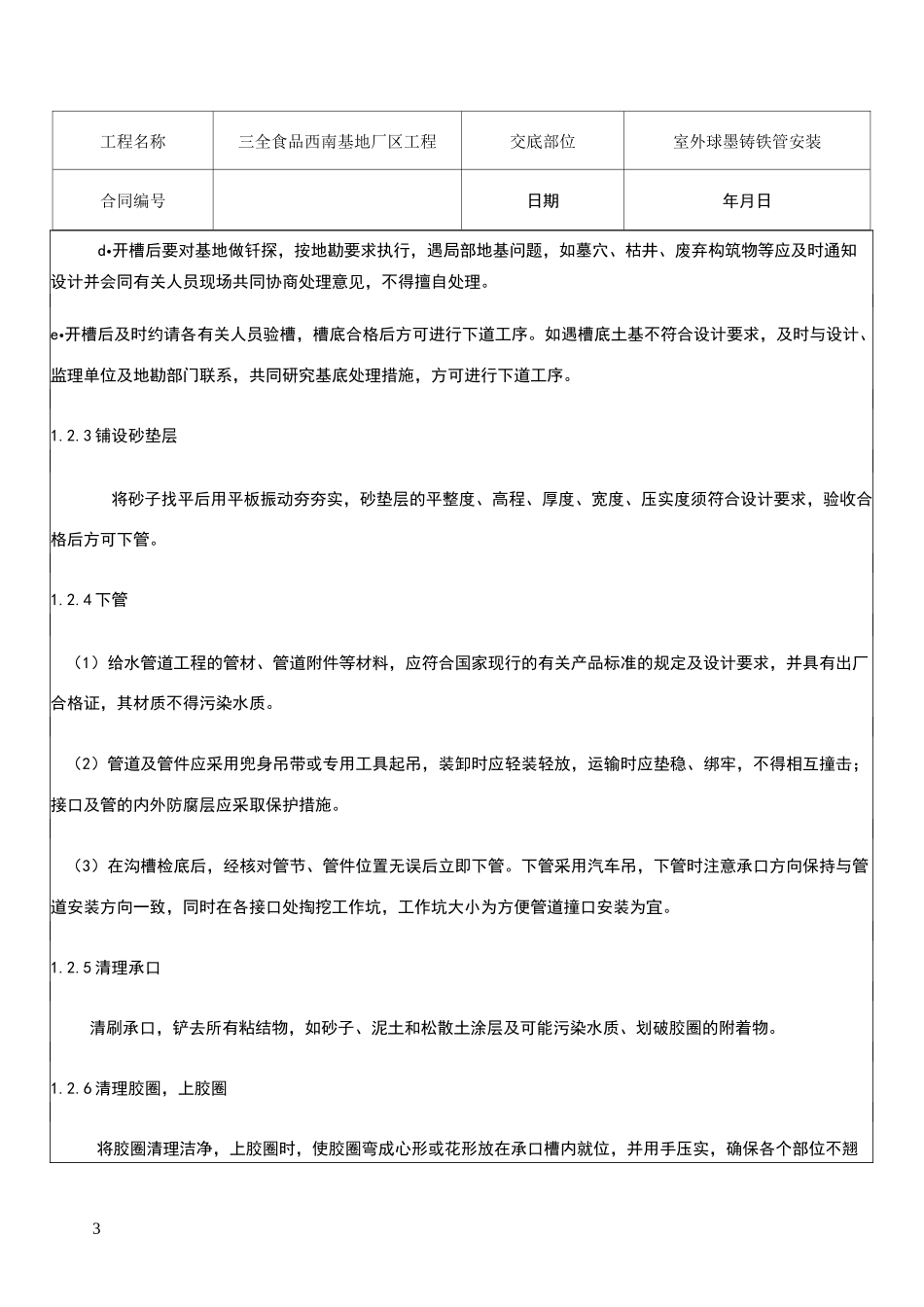

球墨铸铁管施工技术交底_第3页
3/10
1工程名称三全食品西南基地厂区工程交底部位室外球墨铸铁管安装合同编号日期年月日交底内容:球墨铸铁管橡胶圈接口施工技术交底1.1 工艺流程框图测量放线-开槽-铺砂、下管-套胶圈-管道阀门、管件安装-清理管膛、管口-安管、撞口-胸腔还土-串水、试压-—次回填土-沟槽验收-竣工验收-管道冲洗、消毒-铸铁管质量检杳-检杳对口间-封堵管道-做背后支撑-试压检验-井室砌筑主要施工方法1.2.1 测量防线(按设计要求放线);1.2.2 沟槽开挖(1) 沟槽开挖前工作开槽前要认真调杳了解地上地下障碍物,以便开槽时采取妥善加固保护措施,根据业主方提供的现况地下管线图和我公司的现场调查,统计出现况地下管线情况,采取有效措施加以保护。(2) 沟槽开挖形式根据设计图中设计管道的规格及埋置深度以及规范要求来确定沟槽开挖的形式。a.槽帮坡度的确定:槽深 h<米时,槽帮坡度 i 为 1:;槽深 h$米时,槽帮坡度 i 为 1:;b.槽底工作面的确定:管道一侧工作面宽度情况详见下表:管道结构外径 D1管道一侧的工作面 b1非金属管道金属管道D1W500400300500VD1W10005004001000VD1W15006006002工程名称三全食品西南基地厂区工程交底部位室外球墨铸铁管安装合同编号日期年月日1500VD1W3000800800c 沟槽断面形式(见下图)砂.基」 D1 ’ 閃」 (3)开挖方法 a•土方开挖采用机械开挖,槽底预留 20cm 由人工清底。开挖过程中严禁超挖,以防扰动地基。对于有地下障碍物(现况管缆)的地段由人工开挖,严禁破坏。b.沟槽开挖尽量按先深后浅顺序进行,以利排水。c 挖槽土方处置,按现场暂存、场外暂存、外弃相结合的原则进行。开槽土方凡适宜回填的土选择妥善位置进行堆放,但不得覆盖测量等标注,均暂存于现场用于沟槽回填。回填土施工前制定合理土方调配计划,作好土方平衡少土方外运及现场土方调运。3工程名称三全食品西南基地厂区工程交底部位室外球墨铸铁管安装合同编号日期年月日d•开槽后要对基地做钎探,按地勘要求执行,遇局部地基问题,如墓穴、枯井、废弃构筑物等应及时通知设计并会同有关人员现场共同协商处理意见,不得擅自处理。e•开槽后及时约请各有关人员验槽,槽底合格后方可进行下道工序。如遇槽底土基不符合设计要求,及时与设计、监理单位及地勘部门联系,共同研究基底处理措施,方可进行下道工序。1.2.3 铺设砂垫层将砂子找平后用平板振动夯夯实,砂垫层的平整度、高程、厚度、宽度、压实度须符合设计要求,验收合格后方可下管。1....
