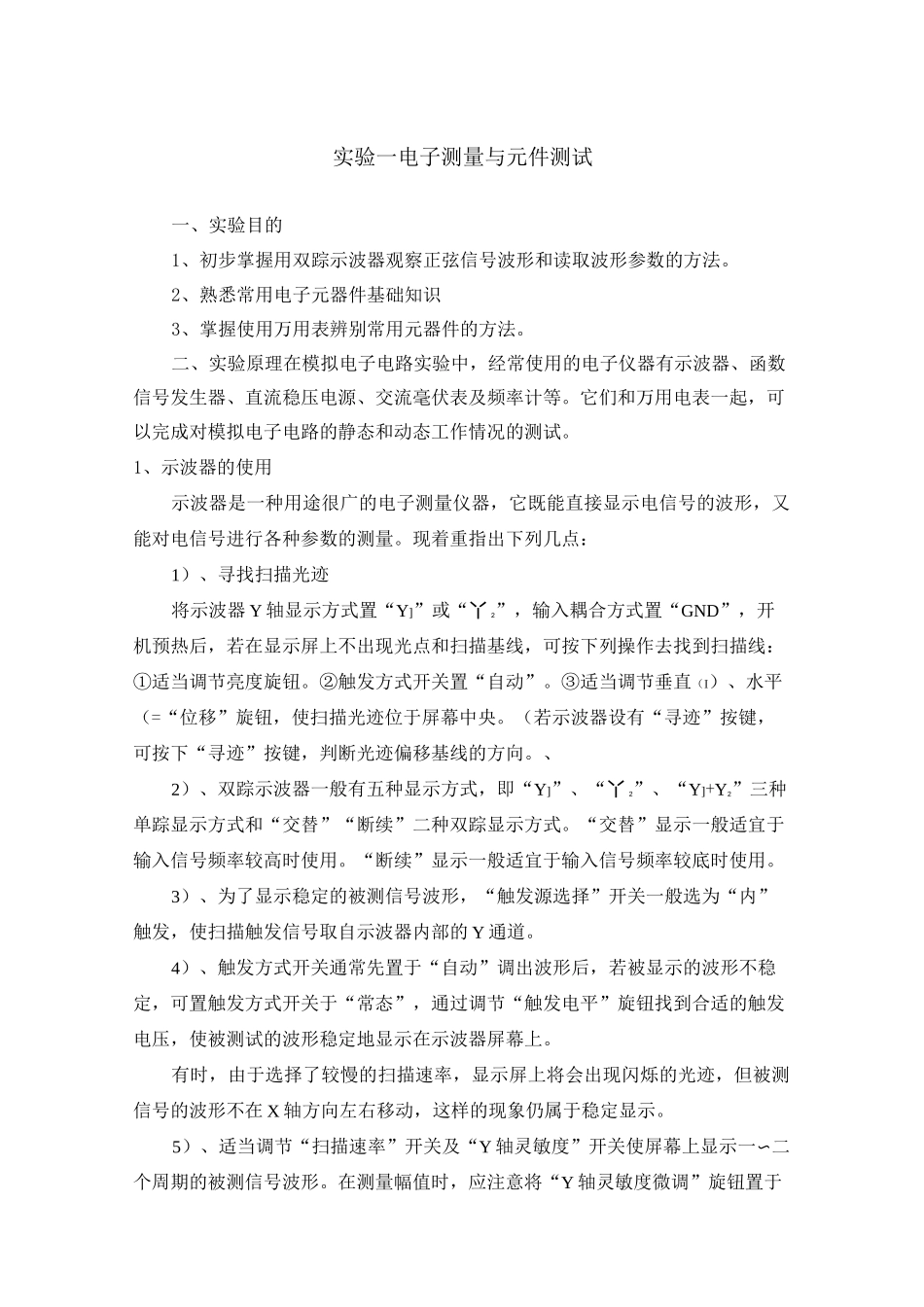

实验一电子测量与元件测试一、实验目的1、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。2、熟悉常用电子元器件基础知识3、掌握使用万用表辨别常用元器件的方法。二、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。它们和万用电表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。1、示波器的使用示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种参数的测量。现着重指出下列几点：1）、寻找扫描光迹将示波器 Y 轴显示方式置“Y]”或“丫 2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮。②触发方式开关置“自动”。③适当调节垂直（I）、水平（=“位移”旋钮，使扫描光迹位于屏幕中央。（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。、2）、双踪示波器一般有五种显示方式，即“Y]”、“丫 2”、“Y]+Y2”三种单踪显示方式和“交替”“断续”二种双踪显示方式。“交替”显示一般适宜于输入信号频率较高时使用。“断续”显示一般适宜于输入信号频率较底时使用。3）、为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的 Y 通道。4）、触发方式开关通常先置于“自动”调出波形后，若被显示的波形不稳定，可置触发方式开关于“常态”，通过调节“触发电平”旋钮找到合适的触发电压，使被测试的波形稳定地显示在示波器屏幕上。有时，由于选择了较慢的扫描速率，显示屏上将会出现闪烁的光迹，但被测信号的波形不在 X 轴方向左右移动，这样的现象仍属于稳定显示。5）、适当调节“扫描速率”开关及“Y 轴灵敏度”开关使屏幕上显示一〜二个周期的被测信号波形。在测量幅值时，应注意将“Y 轴灵敏度微调”旋钮置于“校准”位置，即顺时针旋到底，且听到关的声音。在测量周期时，应注意将“X 轴扫速微调”旋钮置于“校准”位置，即顺时针旋到底，且听到关的声音。还要注意“扩展”旋钮的位置。根据被测波形在屏幕坐标刻度上垂直方向所占的格数（div 或 cm）与“Y 轴灵敏度”开关指示值（v/div）的乘积，即可算得信号幅值的实测值。根据被测信号波形一个周期在屏幕坐标刻度水平方向所占的格数（div 或cm）与“扫速”开关指示值（t/div）的乘积，即...
