供水改造老旧线路维修规范楼道内电力管线

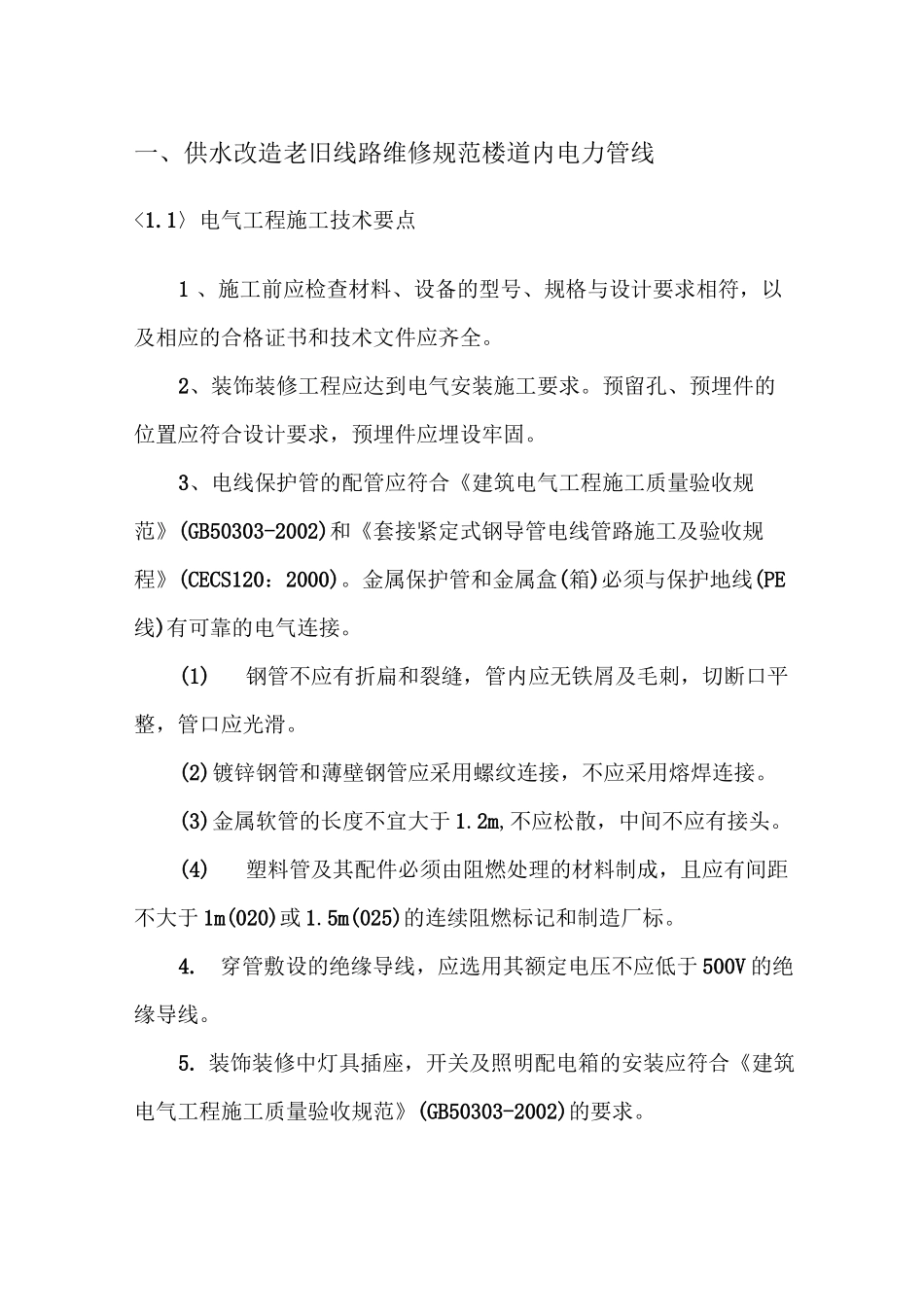

供水改造老旧线路维修规范楼道内电力管线_第1页
1/13

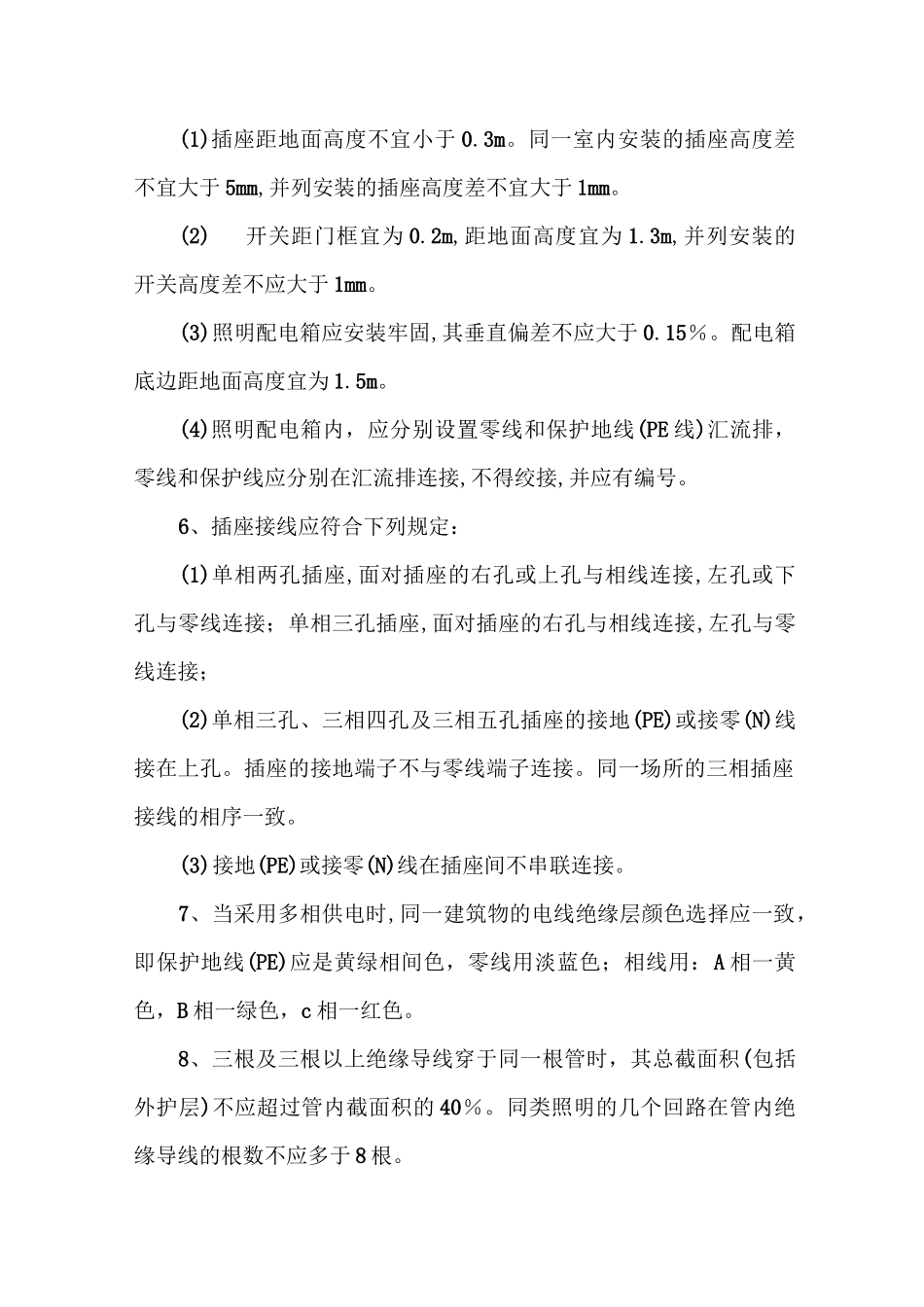

供水改造老旧线路维修规范楼道内电力管线_第2页
2/13

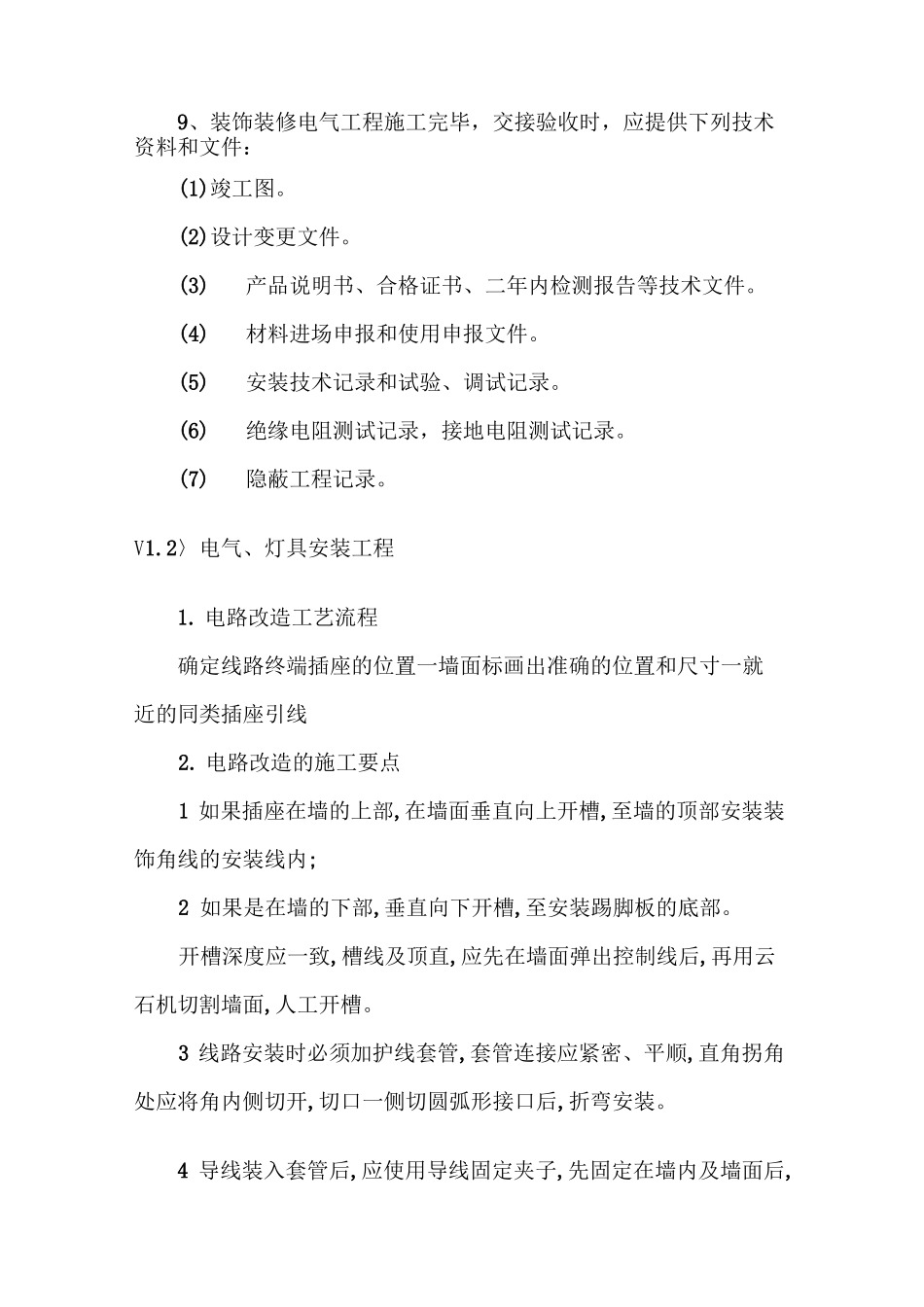

供水改造老旧线路维修规范楼道内电力管线_第3页
3/13
一、供水改造老旧线路维修规范楼道内电力管线<1.1〉电气工程施工技术要点1 、施工前应检查材料、设备的型号、规格与设计要求相符,以及相应的合格证书和技术文件应齐全。2、装饰装修工程应达到电气安装施工要求。预留孔、预埋件的位置应符合设计要求,预埋件应埋设牢固。3、电线保护管的配管应符合《建筑电气工程施工质量验收规范》(GB50303-2002)和《套接紧定式钢导管电线管路施工及验收规程》(CECS120:2000)。金属保护管和金属盒(箱)必须与保护地线(PE线)有可靠的电气连接。(1)钢管不应有折扁和裂缝,管内应无铁屑及毛刺,切断口平整,管口应光滑。(2)镀锌钢管和薄壁钢管应采用螺纹连接,不应采用熔焊连接。(3)金属软管的长度不宜大于 1.2m,不应松散,中间不应有接头。(4)塑料管及其配件必须由阻燃处理的材料制成,且应有间距不大于 1m(020)或 1.5m(025)的连续阻燃标记和制造厂标。4.穿管敷设的绝缘导线,应选用其额定电压不应低于 500V 的绝缘导线。5. 装饰装修中灯具插座,开关及照明配电箱的安装应符合《建筑电气工程施工质量验收规范》(GB50303-2002)的要求。(1)插座距地面高度不宜小于 0.3m。同一室内安装的插座高度差不宜大于 5mm,并列安装的插座高度差不宜大于 1mm。(2)开关距门框宜为 0.2m,距地面高度宜为 1.3m,并列安装的开关高度差不应大于 1mm。(3)照明配电箱应安装牢固,其垂直偏差不应大于 0.15%。配电箱底边距地面高度宜为 1.5m。(4)照明配电箱内,应分别设置零线和保护地线(PE 线)汇流排,零线和保护线应分别在汇流排连接,不得绞接,并应有编号。6、插座接线应符合下列规定:(1)单相两孔插座,面对插座的右孔或上孔与相线连接,左孔或下孔与零线连接;单相三孔插座,面对插座的右孔与相线连接,左孔与零线连接;(2)单相三孔、三相四孔及三相五孔插座的接地(PE)或接零(N)线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座接线的相序一致。(3)接地(PE)或接零(N)线在插座间不串联连接。7、当采用多相供电时,同一建筑物的电线绝缘层颜色选择应一致,即保护地线(PE)应是黄绿相间色,零线用淡蓝色;相线用:A 相一黄色,B 相一绿色,c 相一红色。8、三根及三根以上绝缘导线穿于同一根管时,其总截面积(包括外护层)不应超过管内截面积的 40%。同类照明的几个回路在管内绝缘导线的根数不应多于 8 根。9、装饰装修电气工程施工完毕,交接验收时,应提供下列技术资料和文件:(1)竣工图。(2)设计变更文件...
