换热器抽芯检修施工方案

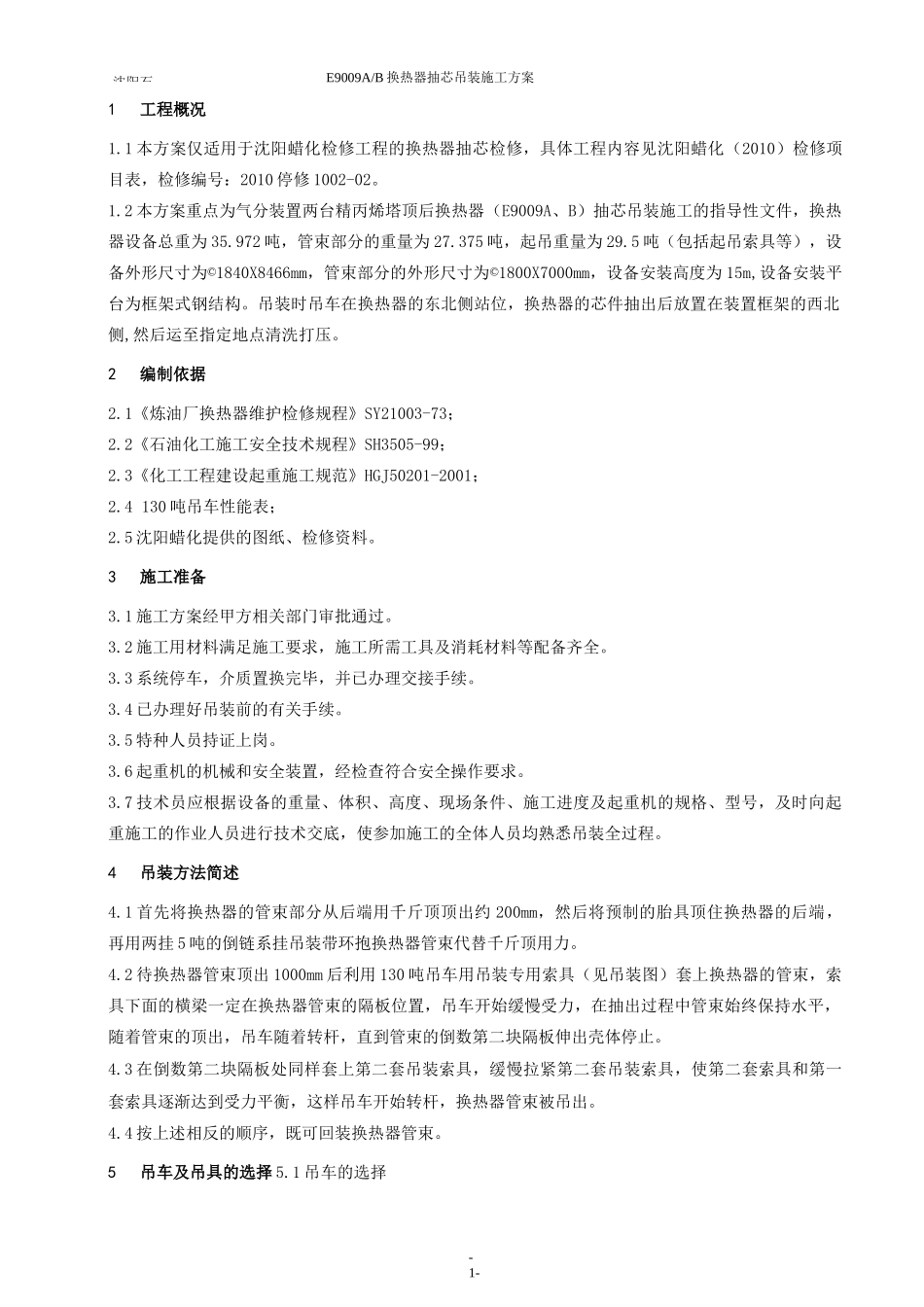

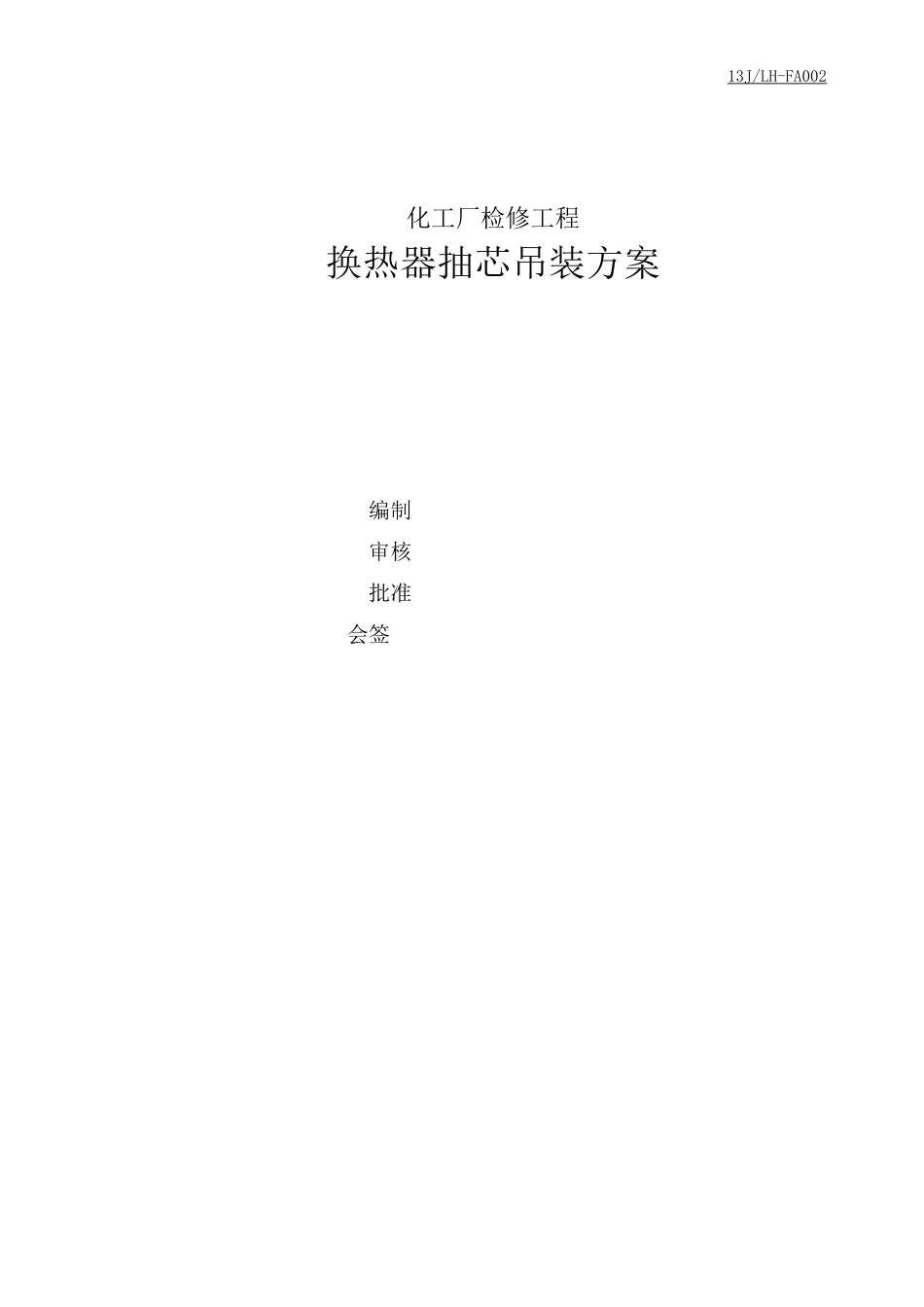

13J/LH-FA002化工厂检修工程换热器抽芯吊装方案编制审核批准会签沈阳石蜡化工有限公司催化分厂检修工稈 E9009A/B 换热器抽芯吊装施工方案1沈阳石-1-E9009A/B 换热器抽芯吊装施工方案1工程概况1.1 本方案仅适用于沈阳蜡化检修工程的换热器抽芯检修，具体工程内容见沈阳蜡化（2010）检修项目表，检修编号：2010 停修 1002-02。1.2 本方案重点为气分装置两台精丙烯塔顶后换热器（E9009A、B）抽芯吊装施工的指导性文件，换热器设备总重为 35.972 吨，管束部分的重量为 27.375 吨，起吊重量为 29.5 吨（包括起吊索具等），设备外形尺寸为©1840X8466mm，管束部分的外形尺寸为©1800X7000mm，设备安装高度为 15m,设备安装平台为框架式钢结构。吊装时吊车在换热器的东北侧站位，换热器的芯件抽出后放置在装置框架的西北侧,然后运至指定地点清洗打压。2编制依据2.1《炼油厂换热器维护检修规程》SY21003-73；2.2《石油化工施工安全技术规程》SH3505-99；2.3《化工工程建设起重施工规范》HGJ50201-2001；2.4 130 吨吊车性能表；2.5 沈阳蜡化提供的图纸、检修资料。3施工准备3.1 施工方案经甲方相关部门审批通过。3.2 施工用材料满足施工要求，施工所需工具及消耗材料等配备齐全。3.3 系统停车，介质置换完毕，并已办理交接手续。3.4 已办理好吊装前的有关手续。3.5 特种人员持证上岗。3.6 起重机的机械和安全装置，经检查符合安全操作要求。3.7 技术员应根据设备的重量、体积、高度、现场条件、施工进度及起重机的规格、型号，及时向起重施工的作业人员进行技术交底，使参加施工的全体人员均熟悉吊装全过程。4吊装方法简述4.1 首先将换热器的管束部分从后端用千斤顶顶出约 200mm，然后将预制的胎具顶住换热器的后端，再用两挂 5 吨的倒链系挂吊装带环抱换热器管束代替千斤顶用力。4.2 待换热器管束顶出 1000mm 后利用 130 吨吊车用吊装专用索具（见吊装图）套上换热器的管束，索具下面的横梁一定在换热器管束的隔板位置，吊车开始缓慢受力，在抽出过程中管束始终保持水平，随着管束的顶出，吊车随着转杆，直到管束的倒数第二块隔板伸出壳体停止。4.3 在倒数第二块隔板处同样套上第二套吊装索具，缓慢拉紧第二套吊装索具，使第二套索具和第一套索具逐渐达到受力平衡，这样吊车开始转杆，换热器管束被吊出。4.4 按上述相反的顺序，既可回装换热器管束。5吊车及吊具的选择 5.1 吊车的选择沈阳石蜡化工有限公司催化分厂检修...
