汽车制动系统故障分析研究 汽车工程专业VIP免费

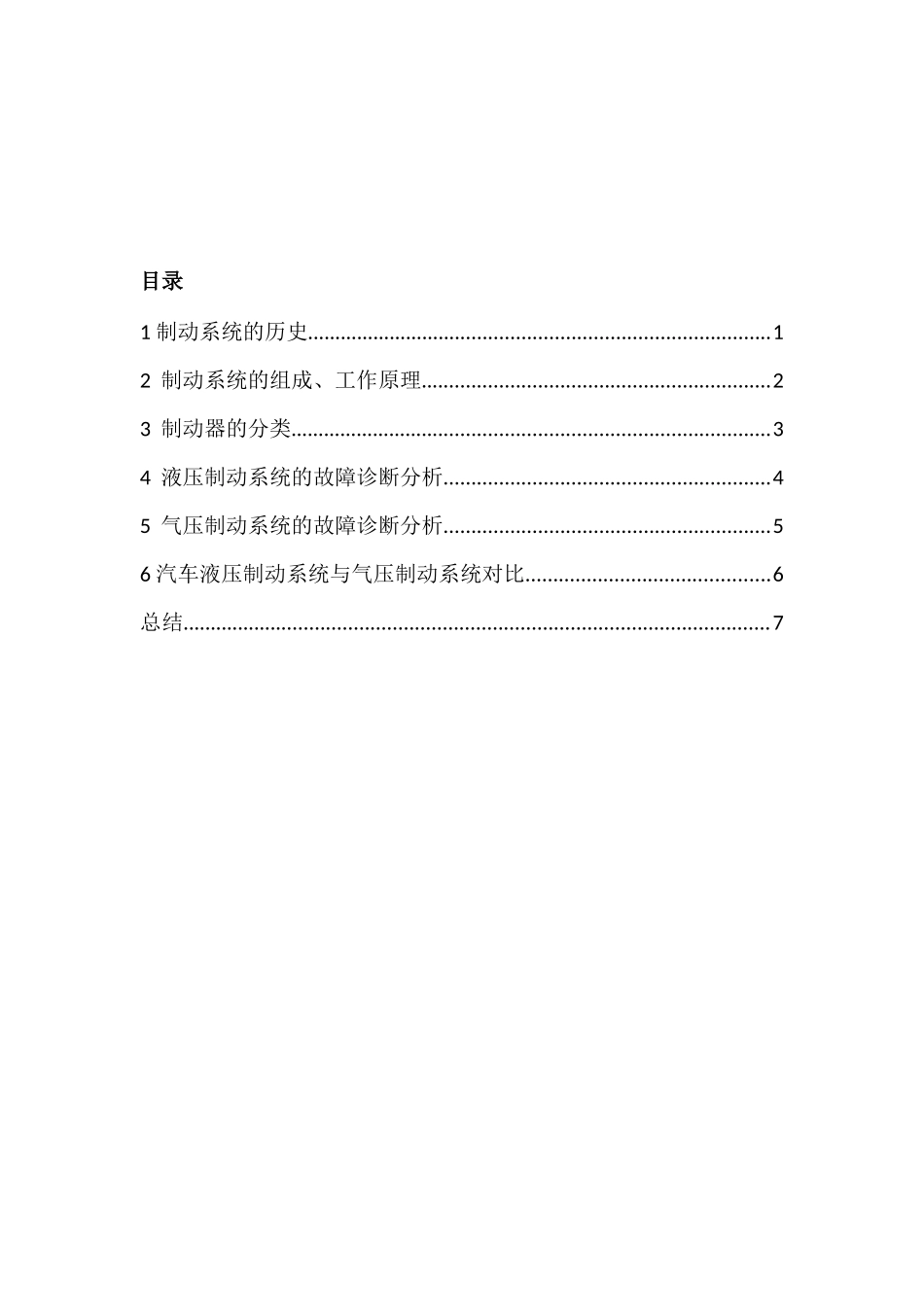

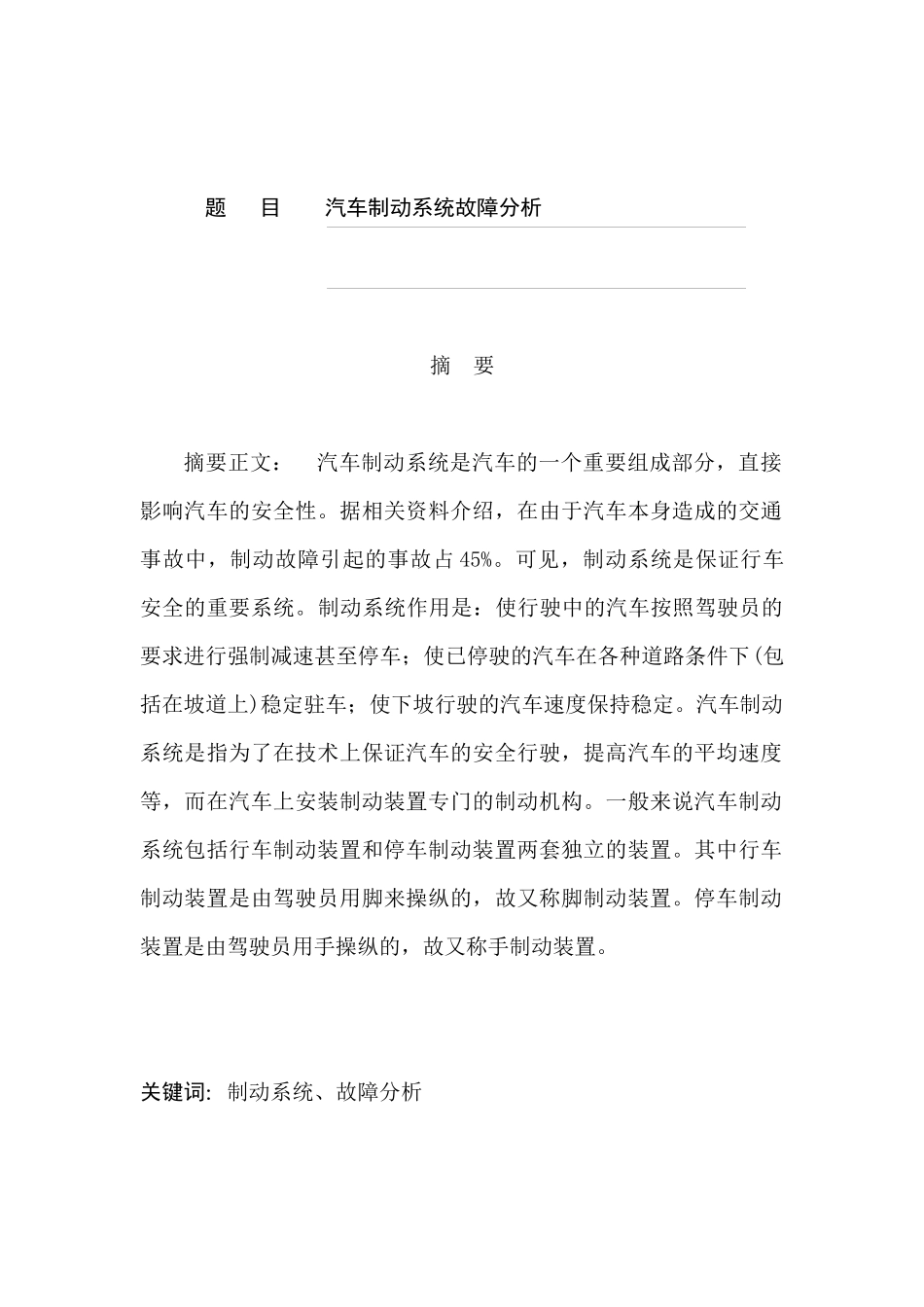

题目汽车制动系统故障分析摘要摘要正文：汽车制动系统是汽车的一个重要组成部分，直接影响汽车的安全性。据相关资料介绍，在由于汽车本身造成的交通事故中，制动故障引起的事故占45%。可见，制动系统是保证行车安全的重要系统。制动系统作用是：使行驶中的汽车按照驾驶员的要求进行强制减速甚至停车；使已停驶的汽车在各种道路条件下(包括在坡道上)稳定驻车；使下坡行驶的汽车速度保持稳定。汽车制动系统是指为了在技术上保证汽车的安全行驶，提高汽车的平均速度等，而在汽车上安装制动装置专门的制动机构。一般来说汽车制动系统包括行车制动装置和停车制动装置两套独立的装置。其中行车制动装置是由驾驶员用脚来操纵的，故又称脚制动装置。停车制动装置是由驾驶员用手操纵的，故又称手制动装置。关键词：制动系统、故障分析目录1制动系统的历史....................................................................................12制动系统的组成、工作原理...............................................................23制动器的分类.......................................................................................34液压制动系统的故障诊断分析...........................................................45气压制动系统的故障诊断分析...........................................................56汽车液压制动系统与气压制动系统对比............................................6总结..........................................................................................................71制动系统的历史最原始的制动控制只是驾驶员操纵一组简单的机械装置向制动器施加作用力，这时的车辆的质量比较小，速度比较低，机械制动虽已满足车辆制动的需要，但随着汽车自质量的增加，助力装置对机械制动器来说已显得十分必要。这时，开始出现真空助力装置。1932年生产的质量为2860kg的凯迪拉克V16车四轮采用直径419.1mm的鼓式制动器，并有制动踏板控制的真空助力装置。林肯公司也于1932年推出V12轿车，该车采用通过四根软索控制真空加力器的鼓式制动器。随着科学技术的发展及汽车工业的发展，尤其是军用车辆及军用技术的发展，车辆制动有了新的突破，液压制动是继机械制动后的又一重大革新。器。克莱斯勒的四轮液压制动器于1924年问世。通用和福特分别于1934年和1939年采用了液压制动技术。到20世纪50年代，液压助力制动器才成为现实。20世纪80年代后期，随着电子技术的发展，世界汽车技术领域最显著的成就就是防抱制动系统(ABS)的实用和推广。ABS集微电子技术、精密加工技术、液压控制技术为一体，是机电一体化的高技术产品。它的安装大大提高了汽车的主动安全性和操纵性。防抱装置一般包括三部分：传感器、控制器(电子计算机)与压力调节器。传感器接受运动参数，如车轮角速度、角加速度、车速等传送给控制装置，控制装置进行计算并与规定的数值进行比较后，给压力调节器发出指令。1936年，博世公司申请一项电液控制的ABS装置专利促进了防抱制动系统在汽车上的应用。1969年的福特使用了真空助力的ABS制动器；1971年，克莱斯勒车采用了四轮电子控制的ABS装置。这些早期的ABS装置性能有限，可靠性不够理想，且成本高。1979年，默本茨推出了一种性能可靠、带有独立液压助力器的全数字电子系统控制的ABS制动装置。1985年美国开发出带有数字显示微处理器、复合主缸、液压制动助力器、电磁阀及执行器“一体化”的ABS防抱装置。随着大规模集成电路和超大规模集成电路技术的出现，以及电子信息处理技术的高速发展，ABS以成为性能可靠、成本日趋下降的具有广泛应用前景的成熟产品。1992年ABS的世界年产量已超过1000万辆份，世界汽车ABS的装用率已超过20%。一些国家和地区(如欧洲、日本、美国等)已制定法规，使ABS成为汽车的标准设备。2制动系统的组成、工作原理一般制动系的基本结构主要由车轮制动器和液压传动机构组成。车轮制动器主要由旋转部分、固定部分和调整机构组成，旋转部分是制动鼓；固定部分包括制动蹄和制动底板；调整机构由偏心支承销和调...
