系列温控器安装说明书VIP免费

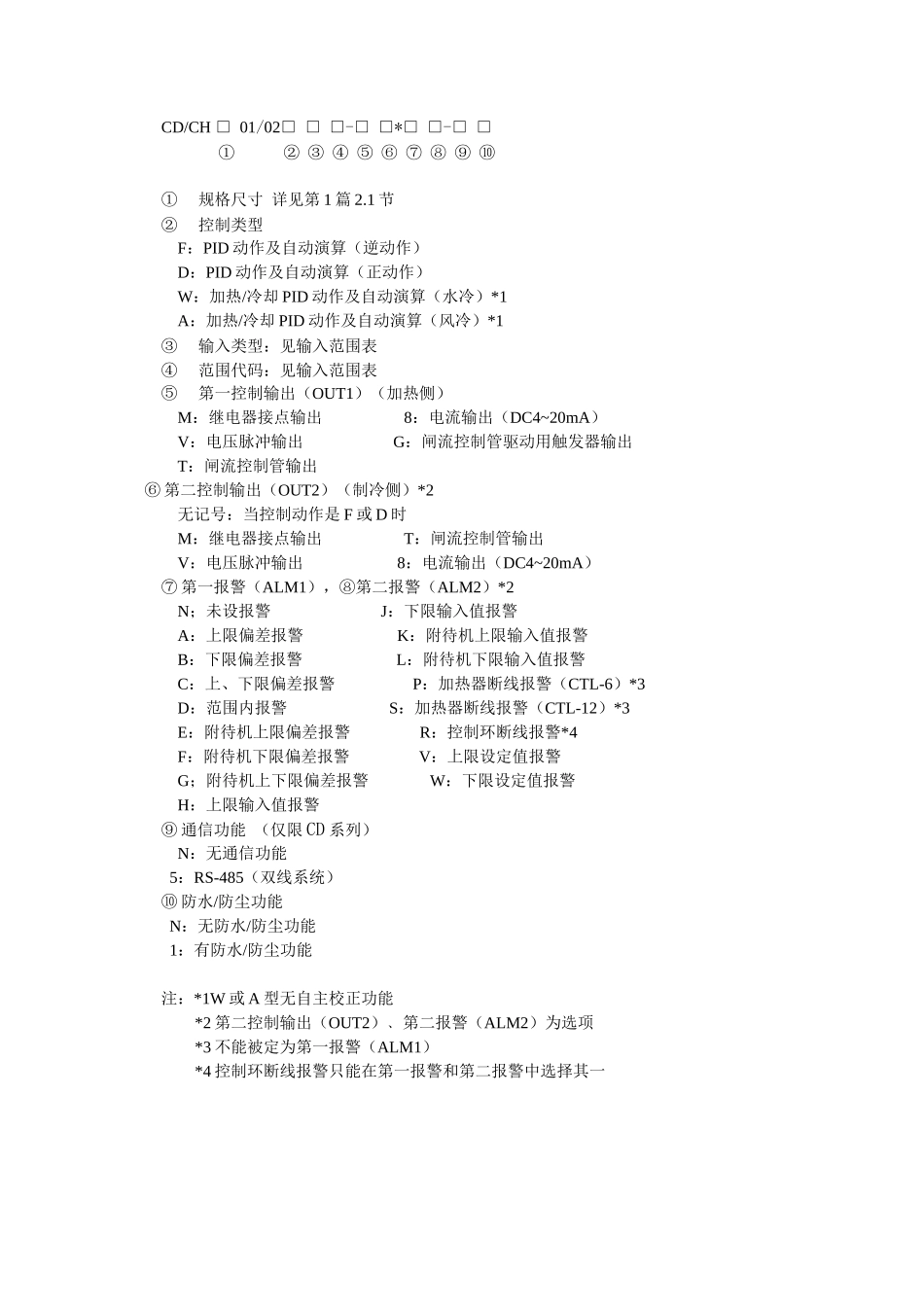

第1章准备篇1.型号定义┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-12.安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-22.1外形尺寸2.2安装方法3.接线3.1端子构成3.2接线注意事项4.规格4.1输入4.2设定4.3显示4.4输出第2章功能篇1.控制1.1PID控制1.2加热、冷却控制1.3正动作、逆动作1.4自动演算(AT)功能1.5自主校正（ST）功能1.6设定数据锁（LCK）功能2.报警2.1温度报警2.2加热器断线报警（HBA）2.3控制环断线报警（LBA）3.输入异常时的动作第3章操作篇1.设定前状态2SV设定模式3.参数设定模式4工程师参数设定模式第4篇通讯篇（仅限CD系列表）第5篇其它第1篇准备篇1.型号定义请参照下列代码表确认产品是否与您指定的型号一致。CD/CH□01/02□□□-□□*□□-□□①②③④⑤⑥⑦⑧⑨⑩①规格尺寸详见第1篇2.1节②控制类型F：PID动作及自动演算（逆动作）D：PID动作及自动演算（正动作）W：加热/冷却PID动作及自动演算（水冷）*1A：加热/冷却PID动作及自动演算（风冷）*1③输入类型：见输入范围表④范围代码：见输入范围表⑤第一控制输出（OUT1）（加热侧）M：继电器接点输出8：电流输出（DC4~20mA）V：电压脉冲输出G：闸流控制管驱动用触发器输出T：闸流控制管输出⑥第二控制输出（OUT2）（制冷侧）*2无记号：当控制动作是F或D时M：继电器接点输出T：闸流控制管输出V：电压脉冲输出8：电流输出（DC4~20mA）⑦第一报警（ALM1），⑧第二报警（ALM2）*2N；未设报警J：下限输入值报警A：上限偏差报警K：附待机上限输入值报警B：下限偏差报警L：附待机下限输入值报警C：上、下限偏差报警P：加热器断线报警（CTL-6）*3D：范围内报警S：加热器断线报警（CTL-12）*3E：附待机上限偏差报警R：控制环断线报警*4F：附待机下限偏差报警V：上限设定值报警G；附待机上下限偏差报警W：下限设定值报警H：上限输入值报警⑨通信功能（仅限CD系列）N：无通信功能5：RS-485（双线系统）⑩防水/防尘功能N：无防水/防尘功能1：有防水/防尘功能注：*1W或A型无自主校正功能*2第二控制输出（OUT2）﹑第二报警（ALM2）为选项*3不能被定为第一报警（ALM1）*4控制环断线报警只能在第一报警和第二报警中选择其一2.安装2.1外形尺寸2.2安装方法⑴按照盘面开孔尺寸在盘面上打出用来安装仪器的矩形孔。⑵将仪器嵌入盘面开孔内。⑶在仪器安装槽内插入安装支架。⑷推紧安装支架，使仪器和盘面结合牢固（图1）。⑸使用螺钉同样能将仪器定在盘面上（图2），将安装支架插入仪器再用两个螺钉将仪器固定于盘面。旋紧螺钉时，当螺钉接触盘面后，只可再紧一圈。请用附带螺钉。⑹注意事项：a.仪器安装于以下环境（IEC1010）过压等级Ⅱ污染程度2b.安装时避免以下情况·环境温度低于0℃(32°F)或高于50℃(122°F)。·环境湿度小于45%或大于85%RH。·环境温度的急剧变化可能引起结露。·腐蚀性、易燃气体。·直接震动或冲击主体结构。·水、油、化学品、烟雾或蒸汽污染。·过多的灰尘、盐份或金属粉末。·过多的杂讯干扰、静电、磁场或噪音。·空调的直吹。·室内使用，勿置于阳光直射下。·热辐射积累之处。3.接线3.1端子构成3.2接线注意事项⑴热电偶输入，应使用对应的补偿导线。⑵热电阻输入，应使用低电阻且无差别的3根导线。⑶输入信号线应远离仪器电源线，动力电源线和负荷线以避免产生杂讯干扰。⑷仪器电源线通常不致被动力电源线干扰。仪器被外部杂讯干扰时，必须使用杂讯滤波器。·缩短电源线的捻合绞距，距离越短越有助于减小杂讯。·在仪表盘上安装杂讯滤波器并接地，并减小杂讯滤波器输出与仪器电源端子的接线距离。·不要在滤波器输出端安装保险以及开关，这样会降低滤波器效果。⑸接线应该符合每个国家的国标，电源线应使用600V聚氯乙稀绝缘线（J1SC3307）。⑹电源开启后对继电器输出的仪表需5-6秒的准备时间，如作外部的连结回路等信号使用时，请并用延迟继电器。⑺本系列仪器无电源开关和保险丝，如需可加装。建议保险丝规格：额定电压250V额定电流1A保险丝型号：延时保险⑻当为电流输入时，必须在输入端子间接入250Ω（±0.02%±10ppm，0.25W或更大）的电阻，由客户自己解决。⑼不要过分旋紧端子螺钉。请使用合适的端子螺丝接线...
