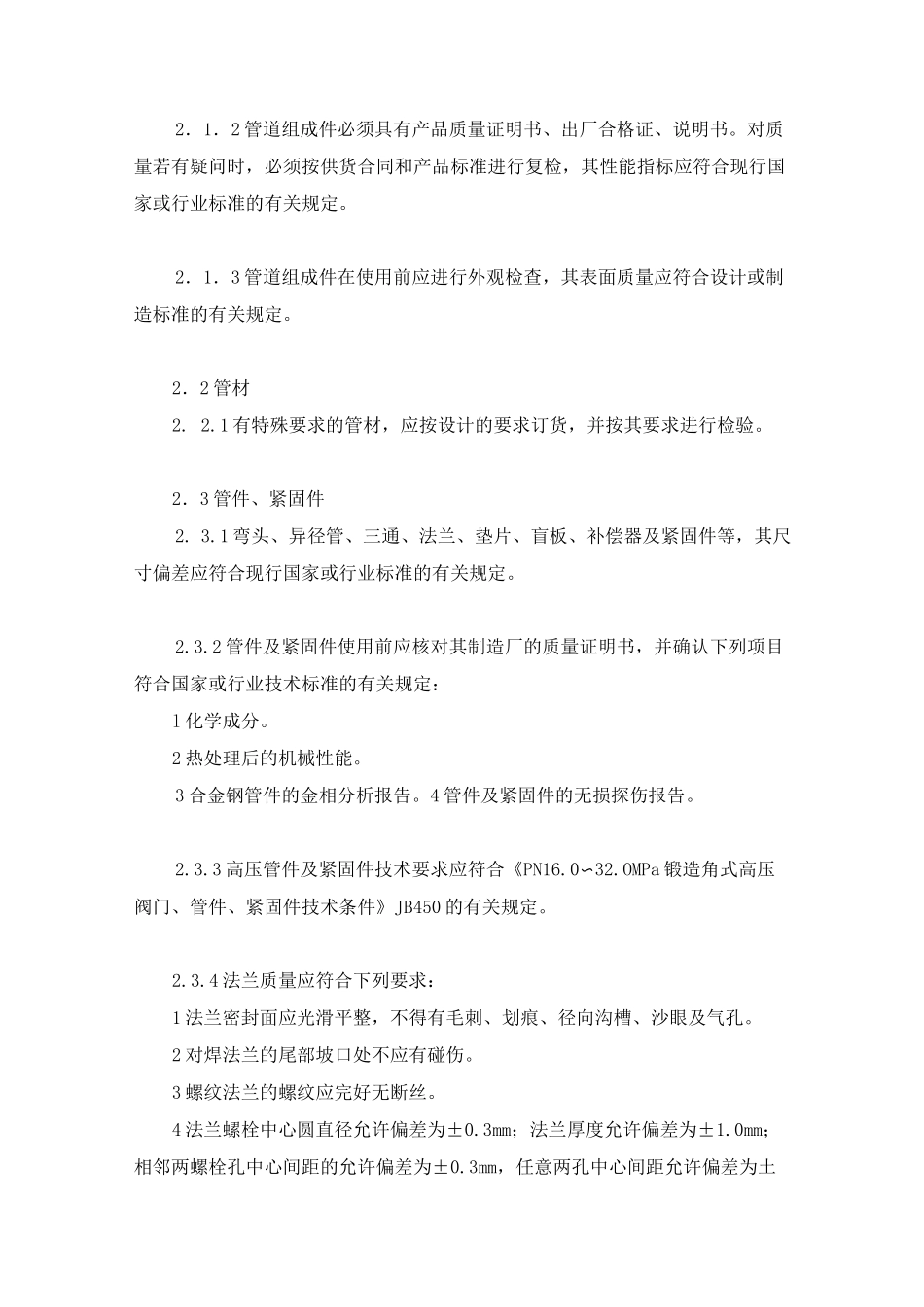

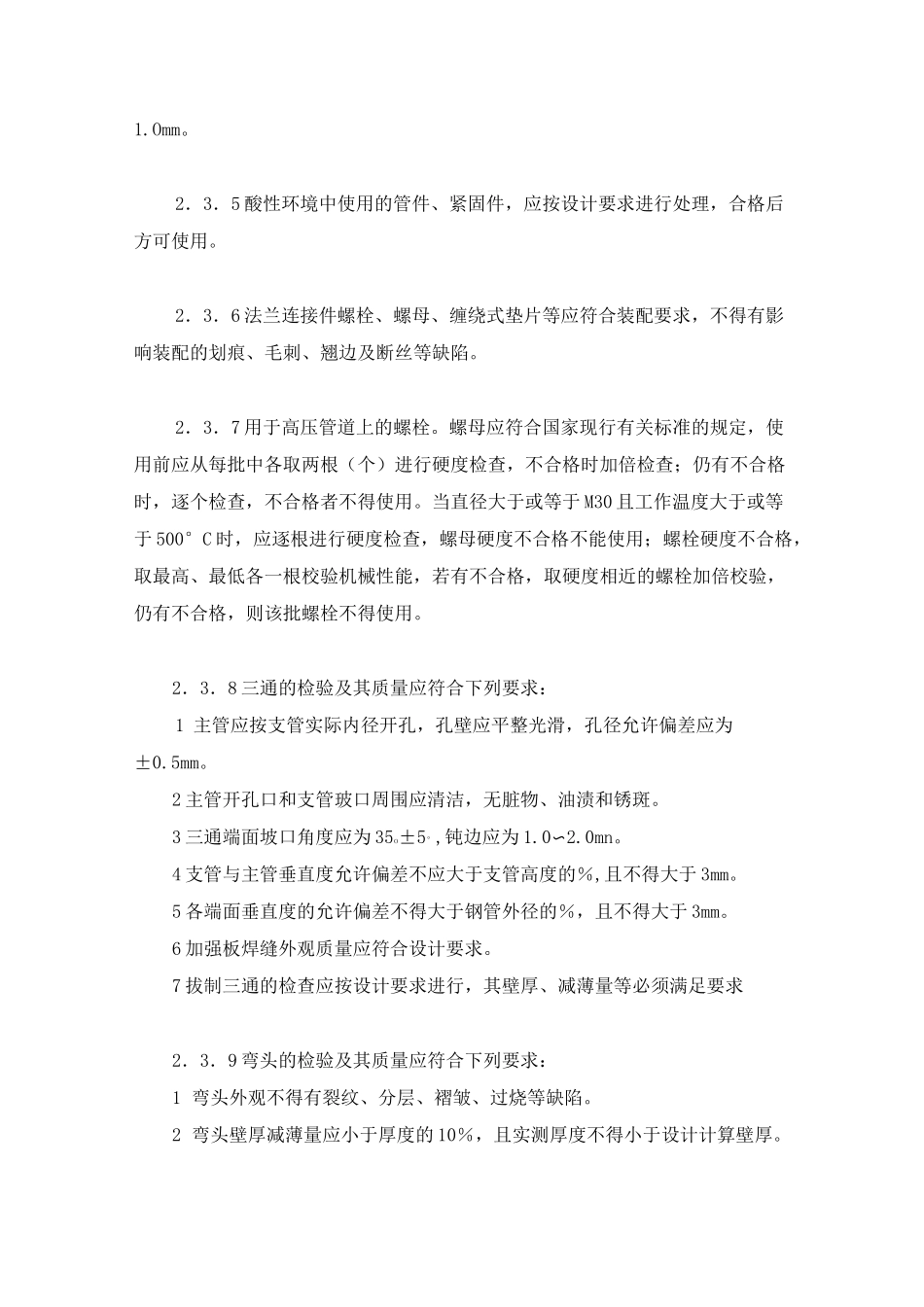

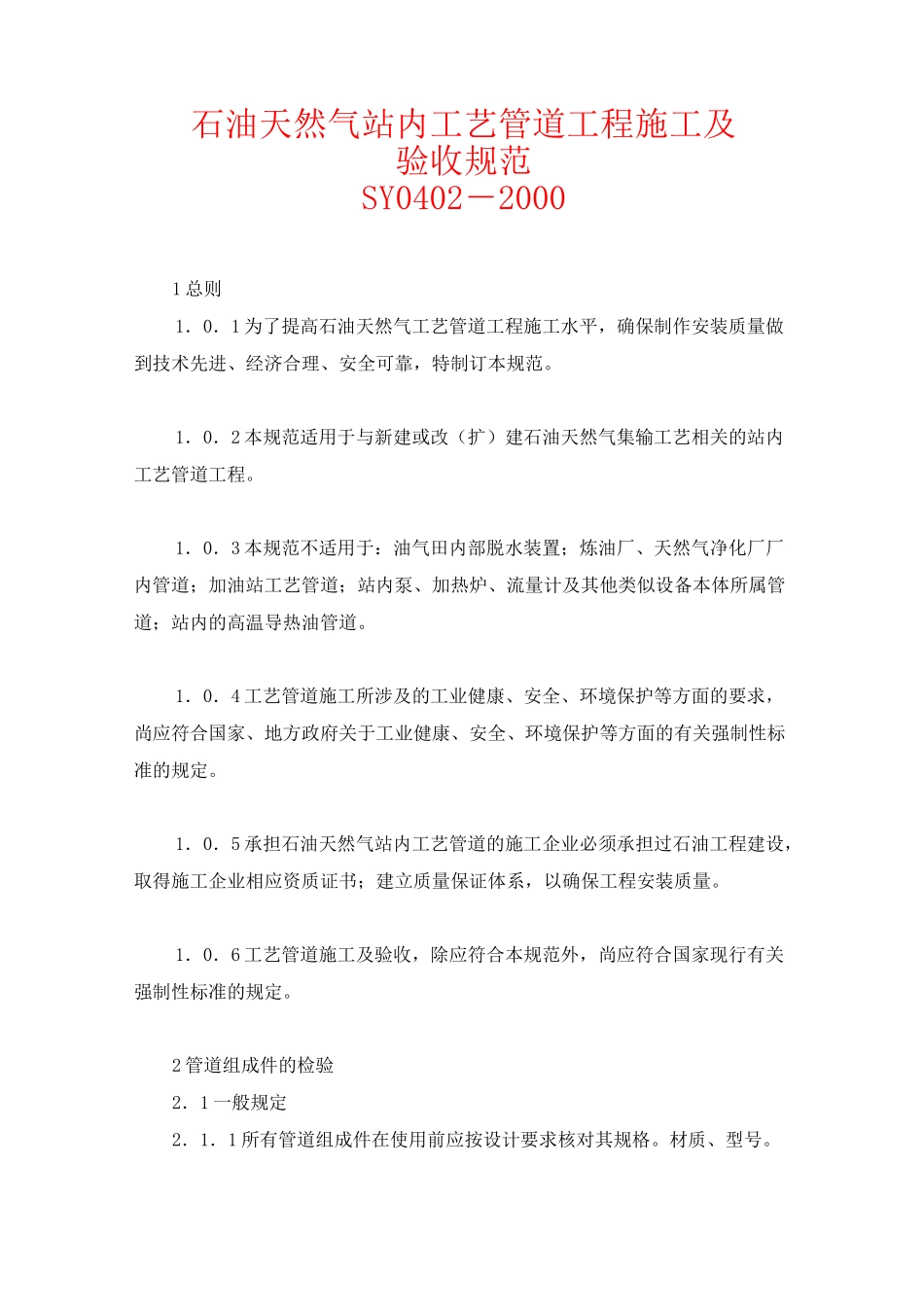

石油天然气站内工艺管道工程施工及验收规范SY0402－20001 总则1．0．1 为了提高石油天然气工艺管道工程施工水平，确保制作安装质量做到技术先进、经济合理、安全可靠，特制订本规范。1．0．2 本规范适用于与新建或改（扩）建石油天然气集输工艺相关的站内工艺管道工程。1．0．3 本规范不适用于：油气田内部脱水装置；炼油厂、天然气净化厂厂内管道；加油站工艺管道；站内泵、加热炉、流量计及其他类似设备本体所属管道；站内的高温导热油管道。1．0．4 工艺管道施工所涉及的工业健康、安全、环境保护等方面的要求，尚应符合国家、地方政府关于工业健康、安全、环境保护等方面的有关强制性标准的规定。1．0．5 承担石油天然气站内工艺管道的施工企业必须承担过石油工程建设，取得施工企业相应资质证书；建立质量保证体系，以确保工程安装质量。1．0．6 工艺管道施工及验收，除应符合本规范外，尚应符合国家现行有关强制性标准的规定。2 管道组成件的检验2．1 一般规定2．1．1 所有管道组成件在使用前应按设计要求核对其规格。材质、型号。2．1．2 管道组成件必须具有产品质量证明书、出厂合格证、说明书。对质量若有疑问时，必须按供货合同和产品标准进行复检，其性能指标应符合现行国家或行业标准的有关规定。2．1．3 管道组成件在使用前应进行外观检查，其表面质量应符合设计或制造标准的有关规定。2．2 管材2. 2.1 有特殊要求的管材，应按设计的要求订货，并按其要求进行检验。2．3 管件、紧固件2. 3.1 弯头、异径管、三通、法兰、垫片、盲板、补偿器及紧固件等，其尺寸偏差应符合现行国家或行业标准的有关规定。2.3.2 管件及紧固件使用前应核对其制造厂的质量证明书，并确认下列项目符合国家或行业技术标准的有关规定：l 化学成分。2 热处理后的机械性能。3 合金钢管件的金相分析报告。4 管件及紧固件的无损探伤报告。2.3.3 高压管件及紧固件技术要求应符合《PN16.0〜32.OMPa 锻造角式高压阀门、管件、紧固件技术条件》JB450 的有关规定。2.3.4 法兰质量应符合下列要求：1 法兰密封面应光滑平整，不得有毛刺、划痕、径向沟槽、沙眼及气孔。2 对焊法兰的尾部坡口处不应有碰伤。3 螺纹法兰的螺纹应完好无断丝。4 法兰螺栓中心圆直径允许偏差为±0.3mm；法兰厚度允许偏差为±1.0mm；相邻两螺栓孔中心间距的允许偏差为±0.3mm，任意两孔中心间距允许偏差为土1.Omm。2．3．5 酸性环境中使用的管件、紧固件，应按设计...
