3位半数字电压表VIP专享

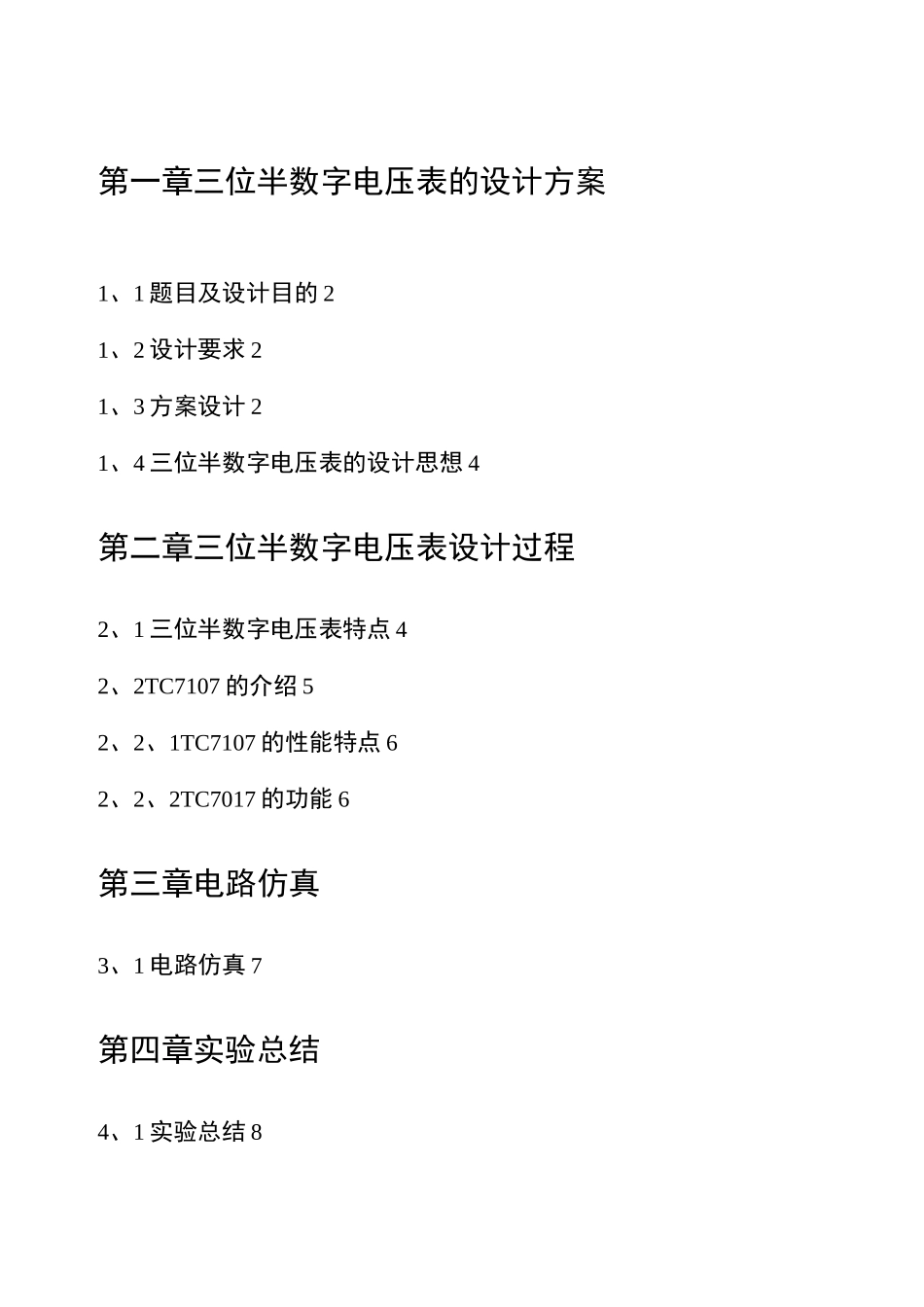

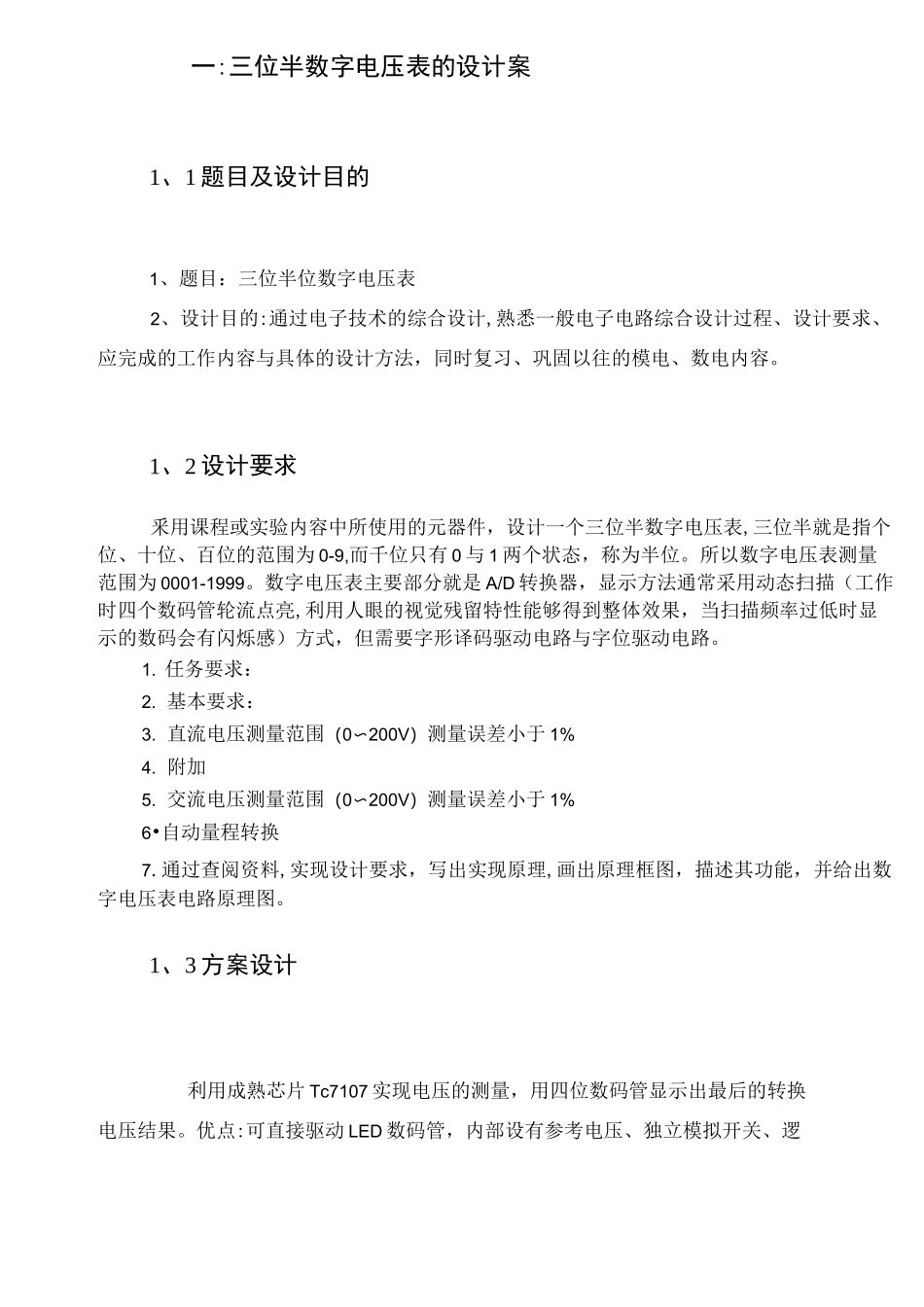

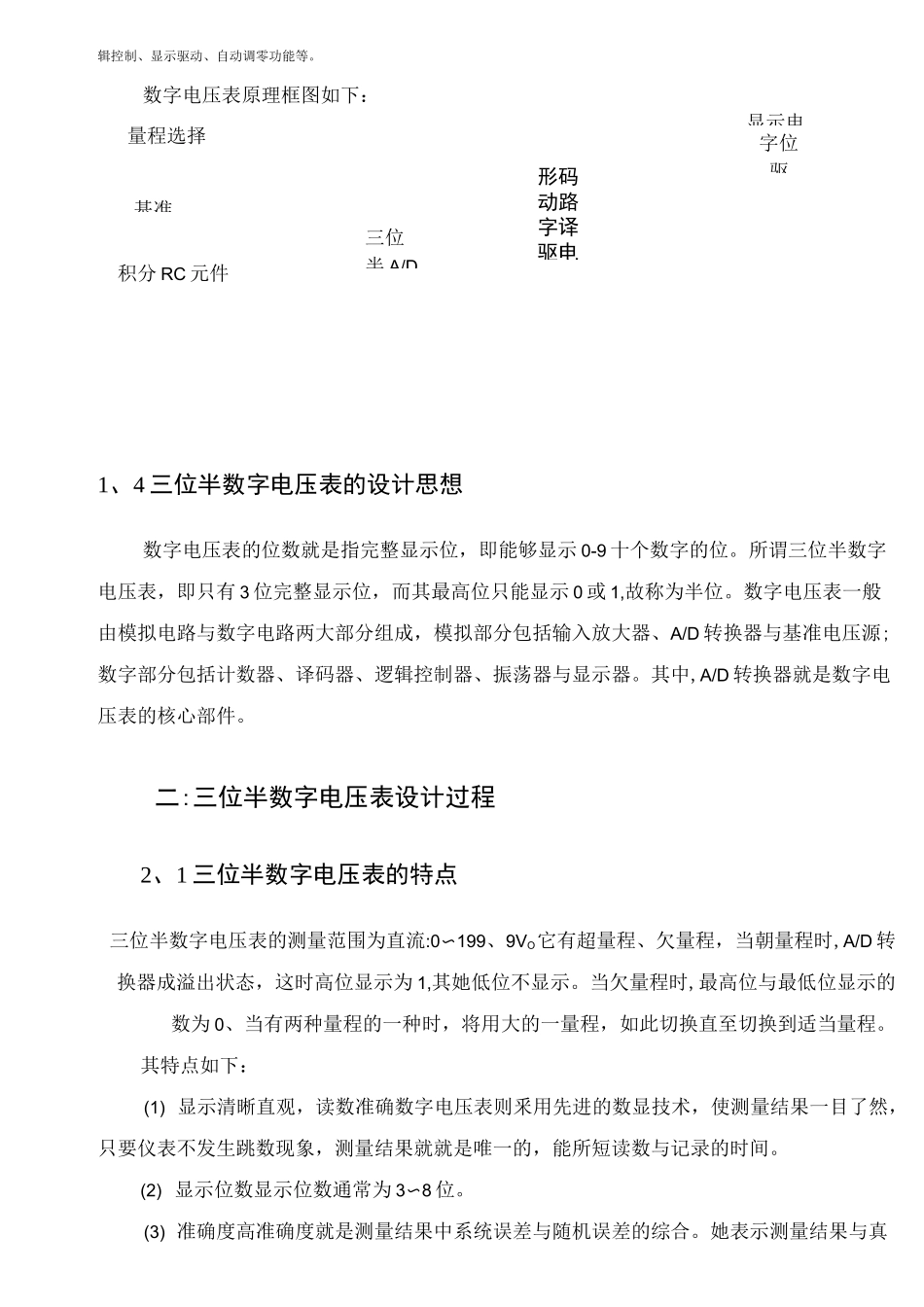

第一章三位半数字电压表的设计方案1、1 题目及设计目的 21、2 设计要求 21、3 方案设计 21、4 三位半数字电压表的设计思想 4第二章三位半数字电压表设计过程2、1 三位半数字电压表特点 42、2TC7107 的介绍 52、2、1TC7107 的性能特点 62、2、2TC7017 的功能 6第三章电路仿真3、1 电路仿真 7第四章实验总结4、1 实验总结 8一:三位半数字电压表的设计案1、1 题目及设计目的1、题目：三位半位数字电压表2、设计目的:通过电子技术的综合设计,熟悉一般电子电路综合设计过程、设计要求、应完成的工作内容与具体的设计方法，同时复习、巩固以往的模电、数电内容。1、2 设计要求釆用课程或实验内容中所使用的元器件，设计一个三位半数字电压表,三位半就是指个位、十位、百位的范围为 0-9,而千位只有 0 与 1 两个状态，称为半位。所以数字电压表测量范围为 0001-1999。数字电压表主要部分就是 A/D 转换器，显示方法通常采用动态扫描（工作时四个数码管轮流点亮,利用人眼的视觉残留特性能够得到整体效果，当扫描频率过低时显示的数码会有闪烁感）方式，但需要字形译码驱动电路与字位驱动电路。1. 任务要求：2. 基本要求：3. 直流电压测量范围（0〜200V）测量误差小于 1%4. 附加5. 交流电压测量范围（0〜200V）测量误差小于 1%6•自动量程转换7.通过查阅资料,实现设计要求，写出实现原理,画出原理框图，描述其功能，并给出数字电压表电路原理图。1、3 方案设计利用成熟芯片 Tc7107 实现电压的测量，用四位数码管显示出最后的转换电压结果。优点:可直接驱动 LED 数码管，内部设有参考电压、独立模拟开关、逻基准三位半 A/D形码动路字译驱电显示电字位驱辑控制、显示驱动、自动调零功能等。数字电压表原理框图如下：量程选择积分 RC 元件1、4 三位半数字电压表的设计思想数字电压表的位数就是指完整显示位，即能够显示 0-9 十个数字的位。所谓三位半数字电压表，即只有 3 位完整显示位，而其最高位只能显示 0 或 1,故称为半位。数字电压表一般由模拟电路与数字电路两大部分组成，模拟部分包括输入放大器、A/D 转换器与基准电压源;数字部分包括计数器、译码器、逻辑控制器、振荡器与显示器。其中,A/D 转换器就是数字电压表的核心部件。二:三位半数字电压表设计过程2、1 三位半数字电压表的特点三位半数字电压表的测量范围为直流:0〜199、9VO它有超量程、欠量程，当朝量程时,A/D 转换器成溢出状态，这时...
