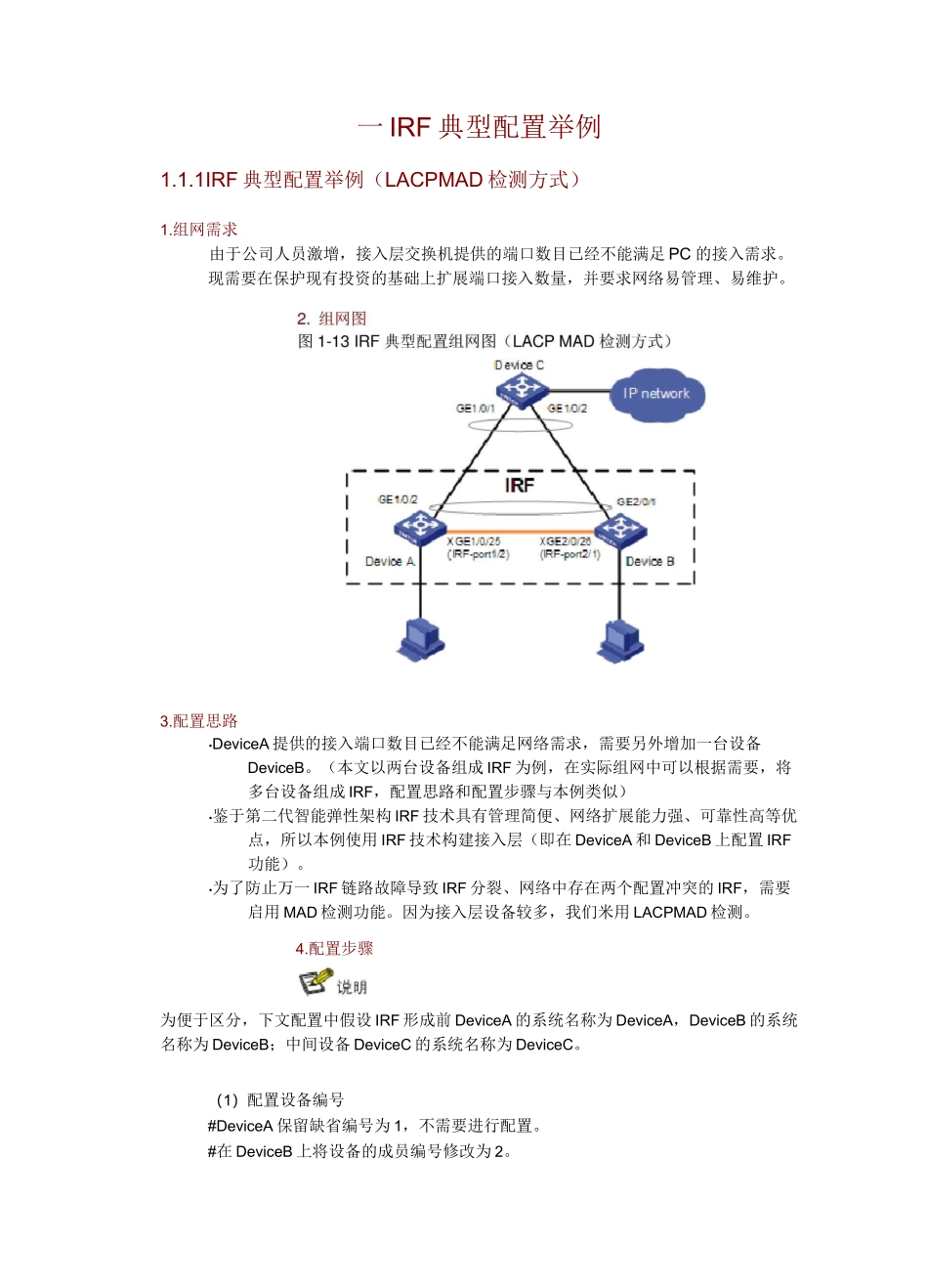

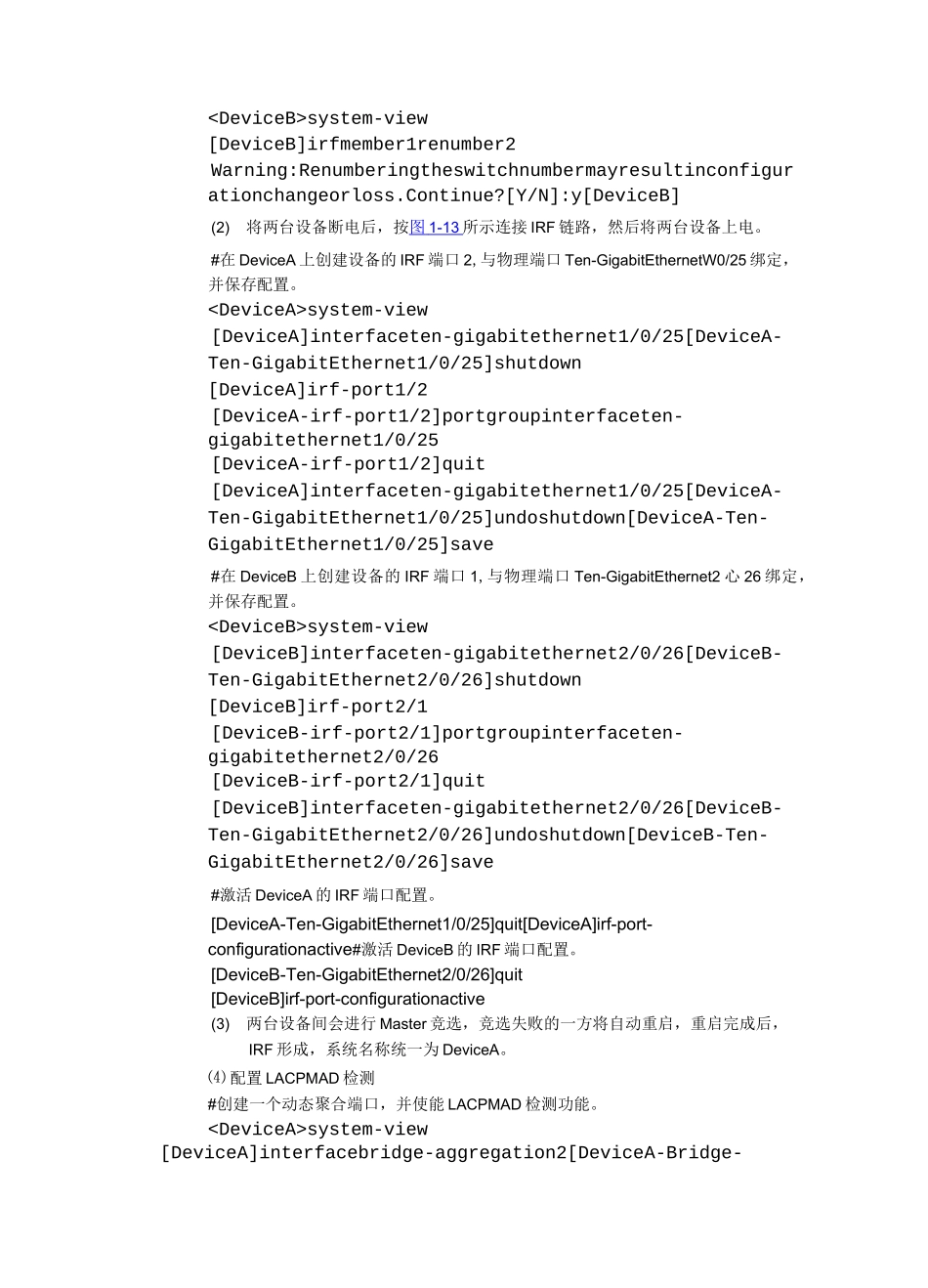

一 IRF 典型配置举例1.1.1IRF 典型配置举例(LACPMAD 检测方式)1.组网需求由于公司人员激增,接入层交换机提供的端口数目已经不能满足 PC 的接入需求。现需要在保护现有投资的基础上扩展端口接入数量,并要求网络易管理、易维护。3.配置思路•DeviceA 提供的接入端口数目已经不能满足网络需求,需要另外增加一台设备DeviceB。(本文以两台设备组成 IRF 为例,在实际组网中可以根据需要,将多台设备组成 IRF,配置思路和配置步骤与本例类似)•鉴于第二代智能弹性架构 IRF 技术具有管理简便、网络扩展能力强、可靠性高等优点,所以本例使用 IRF 技术构建接入层(即在 DeviceA 和 DeviceB 上配置 IRF功能)。•为了防止万一 IRF 链路故障导致 IRF 分裂、网络中存在两个配置冲突的 IRF,需要启用 MAD 检测功能。因为接入层设备较多,我们米用 LACPMAD 检测。4.配置步骤为便于区分,下文配置中假设 IRF 形成前 DeviceA 的系统名称为 DeviceA,DeviceB 的系统名称为 DeviceB;中间设备 DeviceC 的系统名称为 DeviceC。(1)配置设备编号#DeviceA 保留缺省编号为 1,不需要进行配置。#在 DeviceB 上将设备的成员编号修改为 2。system-view[DeviceB]irfmember1renumber2Warning:Renumberingtheswitchnumbermayresultinconfigurationchangeorloss.Continue?[Y/N]:y[DeviceB](2)将两台设备断电后,按图 1-13 所示连接 IRF 链路,然后将两台设备上电。#在 DeviceA 上创建设备的 IRF 端口 2,与物理端口 Ten-GigabitEthernetW0/25 绑定,并保存配置。system-view[DeviceA]interfaceten-gigabitethernet1/0/25[DeviceA-Ten-GigabitEthernet1/0/25]shutdown[DeviceA]irf-port1/2[DeviceA-irf-port1/2]portgroupinterfaceten-gigabitethernet1/0/25[DeviceA-irf-port1/2]quit[DeviceA]interfaceten-gigabitethernet1/0/25[DeviceA-Ten-GigabitEthernet1/0/25]undoshutdown[DeviceA-Ten-GigabitEthernet1/0/25]save#在 DeviceB 上创建设备的 IRF 端口 1,与物理端口 Ten-GigabitEthernet2 心 26 绑定,并保存配置。system-view[DeviceB]interfaceten-gigabitethernet2/0/26[DeviceB-Ten-GigabitEthernet2/0/26]shutdown[DeviceB]irf-port2/1[DeviceB-irf-port2/1]portgroupinterfaceten-gigabitethernet2/0/26[DeviceB-irf-port2/1]quit[DeviceB]interfaceten-gigabite...
