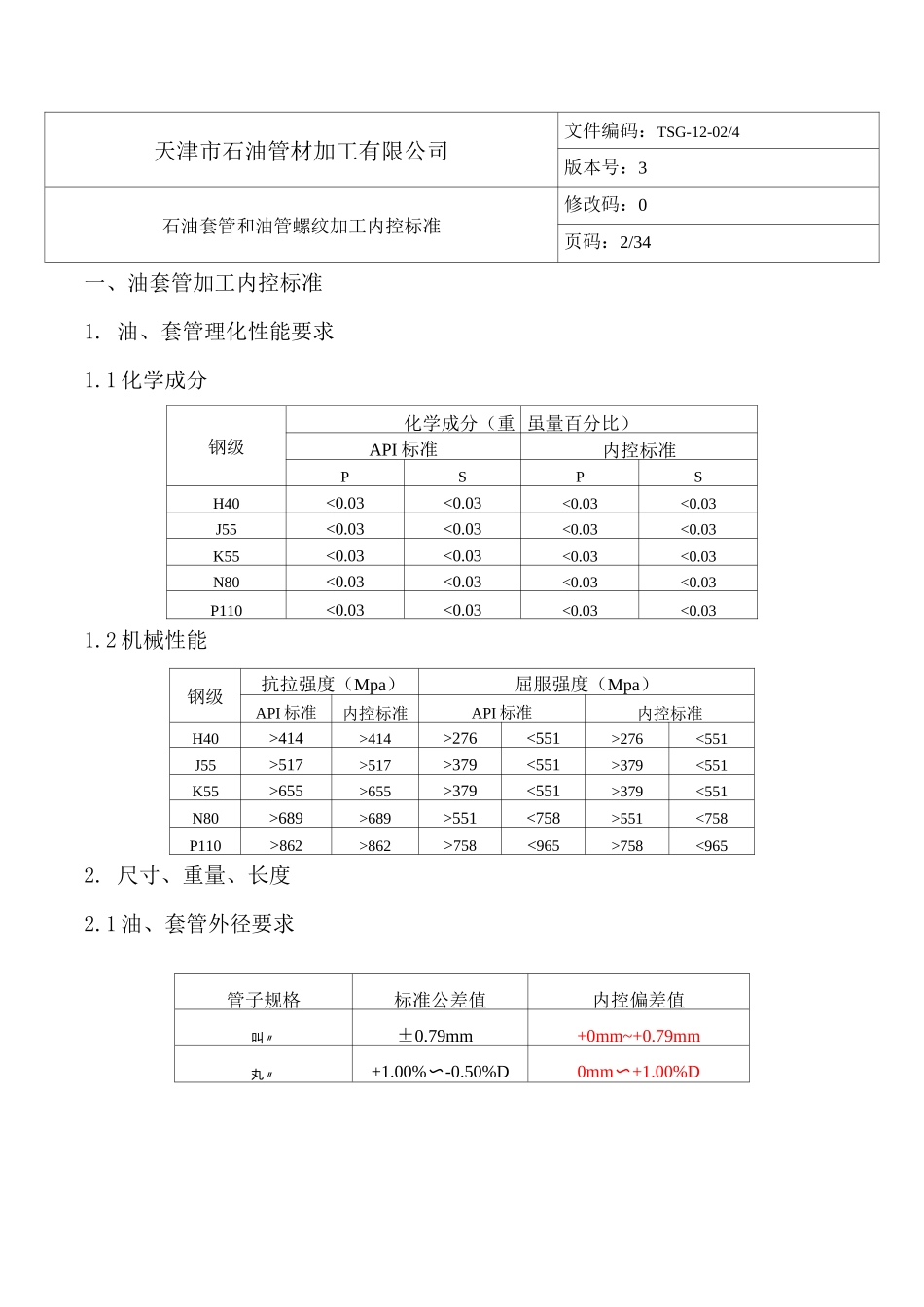

天津市石油管材加工有限公司编码:TSG12-02/4石油套管和油管螺纹加工内控标准(第 3 版)发放编号:受控状态:是■否口持有者:2005 年 8 月 8 日发布2005 年 8 月 8 日实施中国•天津天津市石油管材加工有限公司文件编码:TSG-12-02/4版本号:3石油套管和油管螺纹加工内控标准修改码:0页码:1/34目录一、油套管加工内控标准1、油、套管理化性能要求2、尺寸、重量、长度3、油、套管直线度4、椭圆度要求5、通径要求6、无损检验7、螺纹加工要求8、接箍拧紧9、静水试压二、油、套管接箍加工内控标准1、油、套管接箍理化性能要求2、油、套管接箍外径、壁后、长度、重量 API 标准值3、油、套管接箍加工尺寸标准值4、油、套管接箍尺寸要求内控偏差值5、接箍螺纹加工通用参数编制审核批准生效日期天津市石油管材加工有限公司文件编码:TSG-12-02/4版本号:3石油套管和油管螺纹加工内控标准修改码:0页码:2/34一、油套管加工内控标准1. 油、套管理化性能要求1.1 化学成分钢级化学成分(重 虽量百分比)API 标准内控标准PSPSH40<0.03<0.03<0.03<0.03J55<0.03<0.03<0.03<0.03K55<0.03<0.03<0.03<0.03N80<0.03<0.03<0.03<0.03P110<0.03<0.03<0.03<0.031.2 机械性能钢级抗拉强度(Mpa)屈服强度(Mpa)API 标准内控标准API 标准内控标准H40>414>414>276<551>276<551J55>517>517>379<551>379<551K55>655>655>379<551>379<551N80>689>689>551<758>551<758P110>862>862>758<965>758<9652. 尺寸、重量、长度2.1 油、套管外径要求管子规格标准公差值内控偏差值叫〃±0.79mm+0mm~+0.79mm丸〃+1.00%〜-0.50%D0mm〜+1.00%D天津市石油管材加工有限公司文件编码:TSG-12-02/4版本号:3石油套管和油管螺纹加工内控标准修改码:0页码:3/342.2 油、套管壁厚、重量要求项目API 标准公差内控偏差壁厚 t-12.5%t±10%t单根重量+6.5%〜-3.5%+6.5%〜-3.5%2.3 油、套管长度要求产品名称长度范围(m)123套管4.88〜7.627.62~10.3610.36~14.63不加厚油管6.10〜7.328.53〜9.7511.58〜12.80交货长度也可以与购方协商,但必须在合同中注明。3. 油、套管直线度组别直度要求API 标准内控标准所有管子均应进行外观检查并有适当的直度<0.15%L>41/2〃的管子全长 L 直度最大弦咼不得超过 0.20%L<0.15%L对平端管端部直度〖1〗距管端 5ft(1524mm)范围内最大下垂度<0.125in(3.175mm)距管端 1500mm 范围内最大下垂度<2.5mm注〖1〗测量用尺应至少长 6ft(1.83m)...
