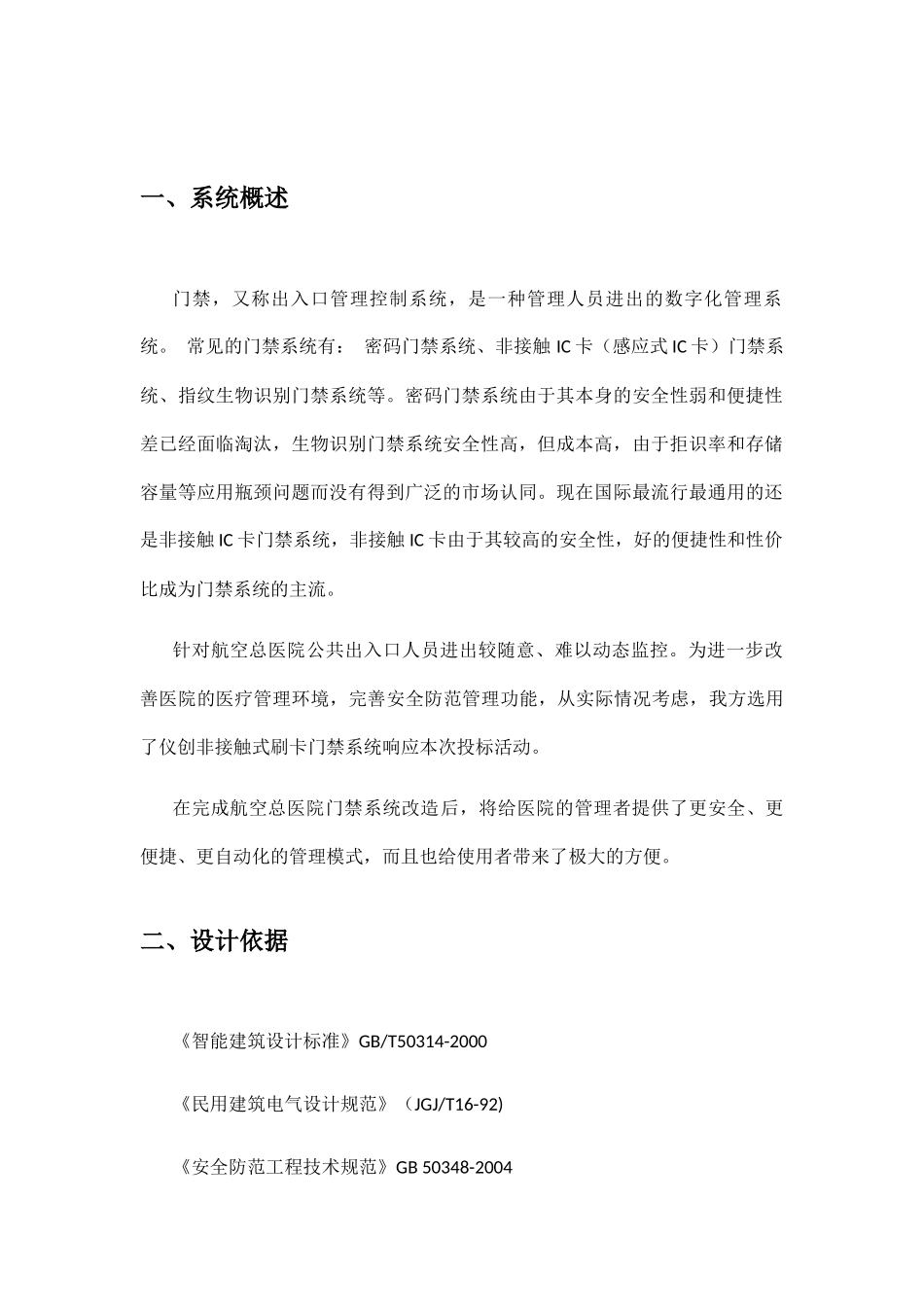

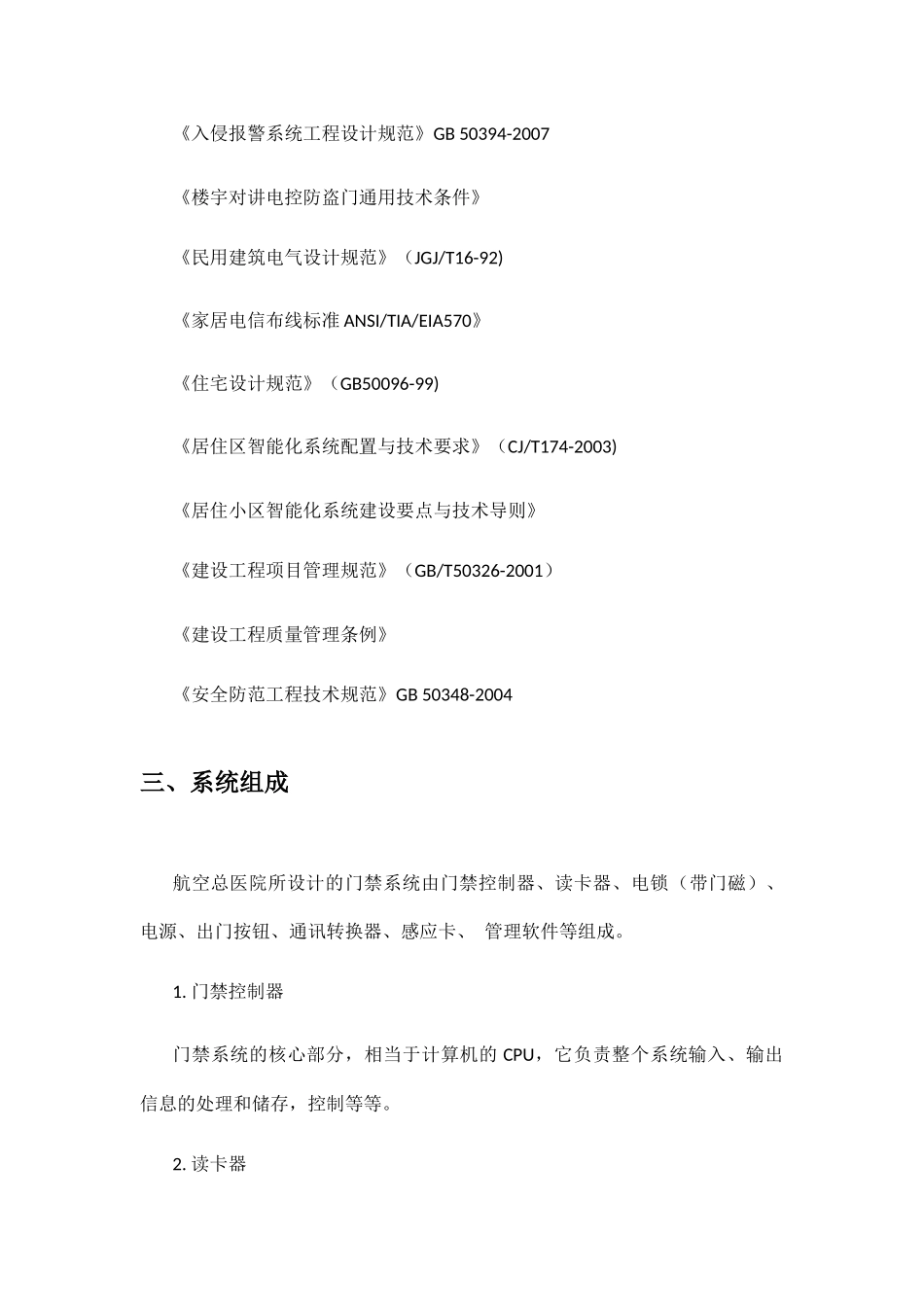

门禁系统施工方案一、系统概述门禁，又称出入口管理控制系统，是一种管理人员进出的数字化管理系统。常见的门禁系统有：密码门禁系统、非接触IC卡（感应式IC卡）门禁系统、指纹生物识别门禁系统等。密码门禁系统由于其本身的安全性弱和便捷性差已经面临淘汰，生物识别门禁系统安全性高，但成本高，由于拒识率和存储容量等应用瓶颈问题而没有得到广泛的市场认同。现在国际最流行最通用的还是非接触IC卡门禁系统，非接触IC卡由于其较高的安全性，好的便捷性和性价比成为门禁系统的主流。针对航空总医院公共出入口人员进出较随意、难以动态监控。为进一步改善医院的医疗管理环境，完善安全防范管理功能，从实际情况考虑，我方选用了仪创非接触式刷卡门禁系统响应本次投标活动。在完成航空总医院门禁系统改造后，将给医院的管理者提供了更安全、更便捷、更自动化的管理模式，而且也给使用者带来了极大的方便。二、设计依据《智能建筑设计标准》GB/T50314-2000《民用建筑电气设计规范》（JGJ/T16-92)《安全防范工程技术规范》GB50348-2004《入侵报警系统工程设计规范》GB50394-2007《楼宇对讲电控防盗门通用技术条件》《民用建筑电气设计规范》（JGJ/T16-92)《家居电信布线标准ANSI/TIA/EIA570》《住宅设计规范》（GB50096-99)《居住区智能化系统配置与技术要求》（CJ/T174-2003)《居住小区智能化系统建设要点与技术导则》《建设工程项目管理规范》（GB/T50326-2001）《建设工程质量管理条例》《安全防范工程技术规范》GB50348-2004三、系统组成航空总医院所设计的门禁系统由门禁控制器、读卡器、电锁（带门磁）、电源、出门按钮、通讯转换器、感应卡、管理软件等组成。1.门禁控制器门禁系统的核心部分，相当于计算机的CPU，它负责整个系统输入、输出信息的处理和储存，控制等等。2.读卡器读取卡片中数据的设备。3.电控锁门禁系统中锁门的执行部件。我方将根据综合楼、内科楼、外科楼门的材料、出门要求等需求选取不同的锁具。主要有以下几种类型：(1)电磁锁：电磁锁断电后是开门的,符合消防要求。并配备多种安装架以供顾客使用。这种锁具适于单向的木门、玻璃门、防火门、对开的电动门。(2)阳极锁：阳极锁是断电开门型，符合消防要求。它安装在门框的上部。与电磁锁不同的是阳极锁适用于双向的木门、玻璃门、防火门，而且它本身带有门磁检测器，可随时检测门的安全状态。(3)阴极锁：一般的阴极锁为通电开门型。适用单向木门。安装阴极锁一定要配备UPS电源。因为停电时阴锁是锁门的。4.卡片开门的钥匙。可以在卡片上打印持卡人的个人照片，开门卡、胸卡合二为一。本次投标将赠送用户1800张卡片。5.其它设备出门按钮：按一下打开门的设备，适用于对出门无限制的情况。门磁：用于检测门的安全/开关状态等，与电锁一体。电源：整个系统的供电设备，分为普通和后备式(带蓄电池的)两种。门禁系统主要有三种组网方式:(1)RS485模式。(2)TCP/IP模式。(3)混合模式，即以上两种模式的结合。比如本次航空总医院的门禁系统将采用TCP/IP进行通信连接。四、技术论述及施工质量保证1、航空总医院的门禁系统采用TCP/IP网络联网，整个系统的拓扑结构显得非常简单，整个工程的实施过程中可分为管线敷设、设备安装接线、系统调试三个阶段。门禁一体机会把读卡器和控制器集成在一起，这样由于控制部分外露，安全性会降低，成本也会较为降低。有些要求严格管理进出的门禁系统，会用另一个读卡器取代出门按钮，即双向读卡门禁系统，这样不但可以管理进入人员的权限，也可以管理外出人员的权限，并记录其进出记录，安全级别更高。也有的门禁系统读卡器是带密码键盘功能，进入时不但要求卡符合通过身份，而且必须输入相关密码，这样可以保证即使卡片被人拣到都无法进入。本次航空总医院选取的为无密码，但非一体机的门禁管理系统。2、线缆的选用a、读卡器与控制器之间采用8芯屏蔽双绞线(称读卡器线),线径要求大于0.324mm2(24AWG)，可用五类网络线。b、电控锁与控制器之间采用2芯电源线(称锁线)，线径要求大于0.5mm2。如果锁线与读卡器线穿于同一根管中，则要求锁线采用2芯屏蔽线。c、出门按钮与控制器之间采用2芯...
