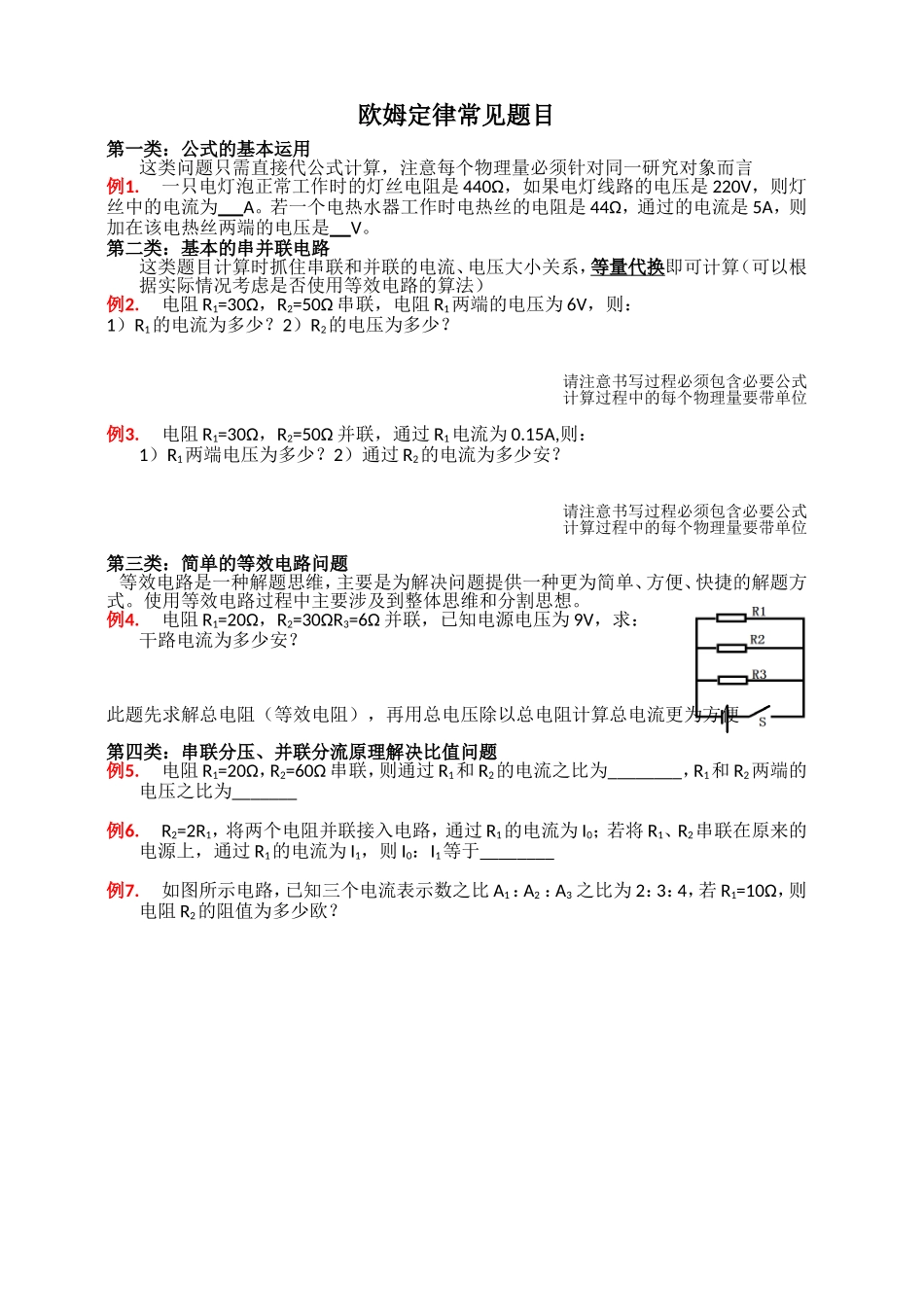

欧姆定律常见题目第一类：公式的基本运用这类问题只需直接代公式计算，注意每个物理量必须针对同一研究对象而言例1.一只电灯泡正常工作时的灯丝电阻是440Ω，如果电灯线路的电压是220V，则灯丝中的电流为A。若一个电热水器工作时电热丝的电阻是44Ω，通过的电流是5A，则加在该电热丝两端的电压是V。第二类：基本的串并联电路这类题目计算时抓住串联和并联的电流、电压大小关系，等量代换即可计算（可以根据实际情况考虑是否使用等效电路的算法）例2.电阻R1=30Ω，R2=50Ω串联，电阻R1两端的电压为6V，则：1）R1的电流为多少？2）R2的电压为多少？请注意书写过程必须包含必要公式计算过程中的每个物理量要带单位例3.电阻R1=30Ω，R2=50Ω并联，通过R1电流为0.15A,则：1）R1两端电压为多少？2）通过R2的电流为多少安？请注意书写过程必须包含必要公式计算过程中的每个物理量要带单位第三类：简单的等效电路问题等效电路是一种解题思维，主要是为解决问题提供一种更为简单、方便、快捷的解题方式。使用等效电路过程中主要涉及到整体思维和分割思想。例4.电阻R1=20Ω，R2=30ΩR3=6Ω并联，已知电源电压为9V，求：干路电流为多少安？此题先求解总电阻（等效电阻），再用总电压除以总电阻计算总电流更为方便第四类：串联分压、并联分流原理解决比值问题例5.电阻R1=20Ω，R2=60Ω串联，则通过R1和R2的电流之比为________，R1和R2两端的电压之比为_______例6.R2=2R1，将两个电阻并联接入电路，通过R1的电流为I0；若将R1、R2串联在原来的电源上，通过R1的电流为I1，则I0：I1等于________例7.如图所示电路，已知三个电流表示数之比A1：A2：A3之比为2：3：4，若R1=10Ω，则电阻R2的阻值为多少欧？第五类：静态电路的电学元件安全问题基本原则是满足承受能力小的元件的要求，计算时按照实际数据计算而非按照最大允许数据计算例8.两只标有“5Ω2A”和“15Ω1A”的电阻，如果串联在电源两端，电源电压不能超过V，若并联在同一电源两端，干路电流不能超过A。例9.给你一只标有"5Ω3A"的定值电阻和一只标有"20Ω2A"的滑动变阻器。若串联后接入电路。它们两端允许加的最大电压为V；若并联后接入电路，两端允许加的最大电压为__________V，此时，干路中能通过的最大电流为A。第六类：ΔU、ΔI的问题例10.如图，电阻R1＝10Ω，R2＝20Ω，当Sl闭合，S2断开时，电压表的示数为3．0V；当开关Sl断开，S2闭合时，电压表的示数可能是()A．12VB.9VC．4．5VD．2．5V例11.如图，当A.B两点接入10Ω电阻时，电流表的示数为0．5A，撤去10Ω的电阻，在A、B间改接20Ω的电阻时，电流表示数A.等于0．25AB.小于0．25AC．大于0．25AD．无法确定简单的电路动态变化问题总括：电路动态变化问题分为开关状态改变和滑片位置改变以及温控电阻等新型原件电阻改变而引起的电路变化问题。旗下又分为两类1）定性分析：定性分析主要分析电路状态变化前后各个电表示数变化以及各电学原件对应的基本物理量（包括电流、电压、电阻三个基础量）的变化情况，此类题目解题必须在稿纸上简写电路连接方式、基本变化所引起的连锁改变，最终根据一个变化量分析整个题中所有物理量的变化情况，以选择题和填空题为主。2）定量分析定量分析是在定性分析的基础之上，通过计算的方式获得题目中每个物理量的具体变化值，此类题目通常需要联立物理方程，通过解方程组的方式获得最终答案。第六类：开关状态变化引起的动态变化问题此类题目通常以不变量（电源电压不变）为目标列物理方程组。例12.如图所示电路，电源电压保持不变，S1闭合,若R2=20欧，R1=10欧，则S2断开与闭合时，电压表示数之比是例13.电源电压保持不变，R1＝8Ω，R2=12Ω,闭合开关S3。求:（1）开关S1,S2都断开，电流表示数为0.6A，那么电源电压多大？（2）开关S1，S2都闭合，电流表示数为2.5A，那么R3的阻值多大？第七类：滑片位置改变引起的电路动态变化（包括定性分析和定量计算）解题过程中，建议在稿子上书写整个变化过程中的连锁变化关系。例14.如图所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表的示数变化情况应是()A.电压表.电流表示数都变大B.电...
