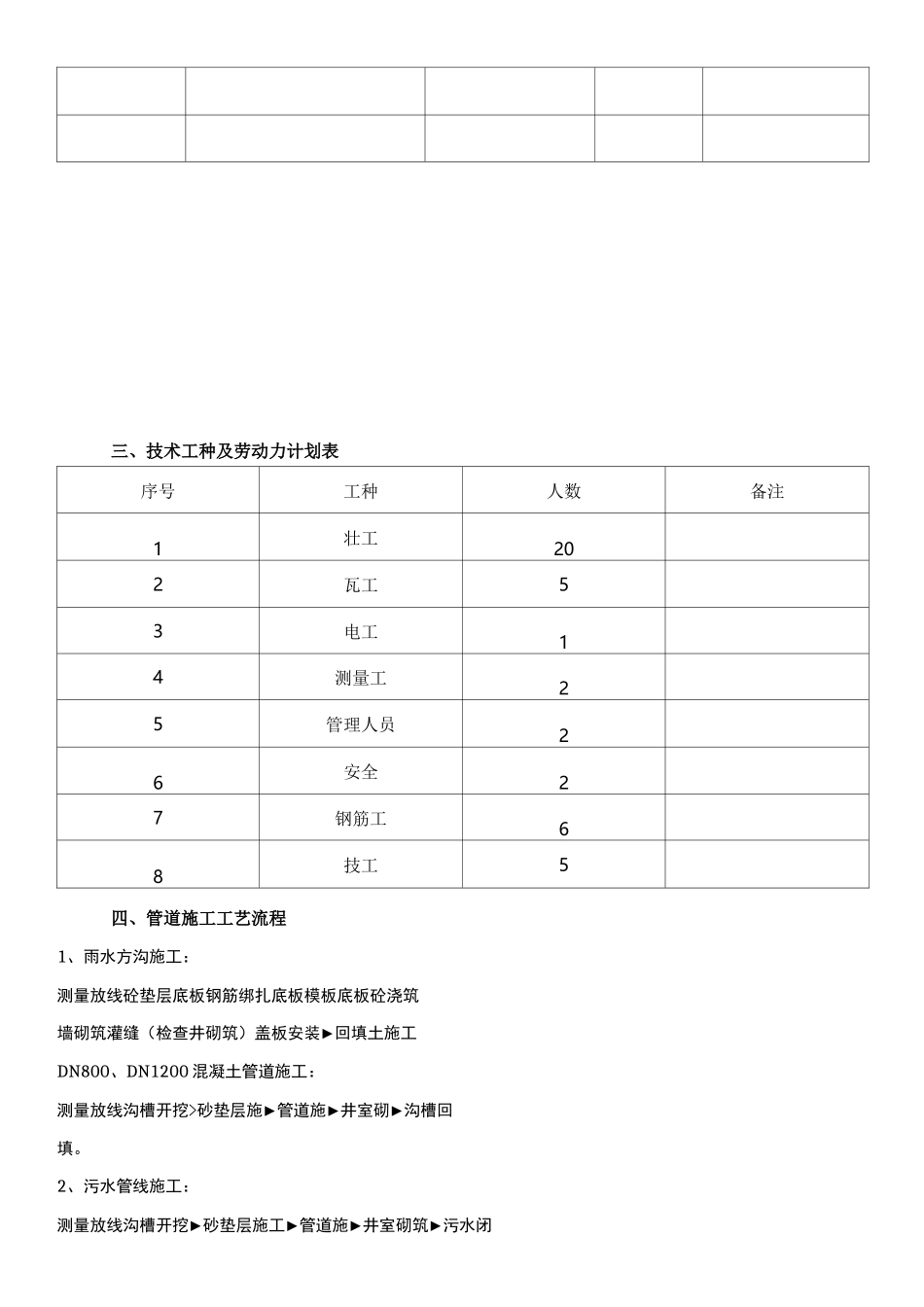

雨污水管道施工方案一、工程概况1、西北旺镇辛店居住组团 A 地块内辛店西路工程，南起北清路，北至永丰北环路，道路全长 1033.38 米。规划为城市支路，红线宽 20 米。服务于海淀区西北旺镇辛店居住组团。2、本次设计雨水 YA 线起于辛店北小街相交路口处接入永丰北环路雨水方沟，道路桩号 K0+650〜K1+000 处，雨水管道中线位于道路中线，设计雨水干线 DN1200〜WXH=1800mmx1220mm,设计雨水干线全长 350.2m。雨水管道 DN1200 采用钢筋混凝土三级承插管及雨水方沟采用混凝土模块顶部加预制盖板；雨水支管采用 DN800 钢筋混凝土三级管。雨水检查井共计 11 座，均采用混凝土模块砌筑。3、本次设计污水 WA 线起于辛店北小街相交路口处接入永丰北环路污水管线，道路桩号 K0+650〜K1+000,污水管道中线位于雨水方沟西侧 2.5m 位置，设计污水干线 DN400 管道，干线全长 351.1m。污水管道 DN400 采用钢筋混凝土三级承插口管。支线也采用 DN400 钢筋混凝土承插口管。污水检查井共计 13 座,上扣钢筋混凝土盖板。其中 11 座内径为 01100mm,2 座内径为 01300mm，均采用混凝土模块砌筑。4、钢筋混凝土管基础采用砂垫层基础,180°范围回填中粗砂,管道接口采用橡胶圈接口；5、雨水方沟采用混凝土模块进行砌筑,底板采用钢筋混凝土底板,预制盖板。6、具体工程量见下表：雨水工程序号规格单位数量备注1DN800 钢筋混凝土管米112DN1200 钢筋混凝土管米65.43WxH=1400x1220M1624WxH=1400x1220M152.3检杳井座11污水工程序号规格单位数量备注1DN400 钢筋混凝土管米3972检杳井座133二、机械设备配置数量表序号设备名称型号数量备注1平板式振动机ZW-72 台2插入式振动机ZN-502 台32 寸污水泵WQ10-10-0.753 台44 寸泵1 台5蛙式夯2 台6土车FCIA3 台7砂浆搅拌机JZC3501 台8挖掘机2201 台9挖掘机1801 台10压路机8T1 台三、技术工种及劳动力计划表序号工种人数备注1壮工202瓦工53电工14测量工25管理人员26安全27钢筋工68技工5四、管道施工工艺流程1、雨水方沟施工：测量放线砼垫层底板钢筋绑扎底板模板底板砼浇筑墙砌筑灌缝（检查井砌筑）盖板安装►回填土施工DN800、DN1200 混凝土管道施工：测量放线沟槽开挖>砂垫层施►管道施►井室砌►沟槽回填。2、污水管线施工：测量放线沟槽开挖►砂垫层施工►管道施►井室砌筑►污水闭五、雨污水施工1、沟槽开挖本段土质地下 4m 左右范围内为杂填土（已建筑垃圾为主，局部为生活垃圾层底...
