110kv升压变电所电气设计 开题报告VIP免费

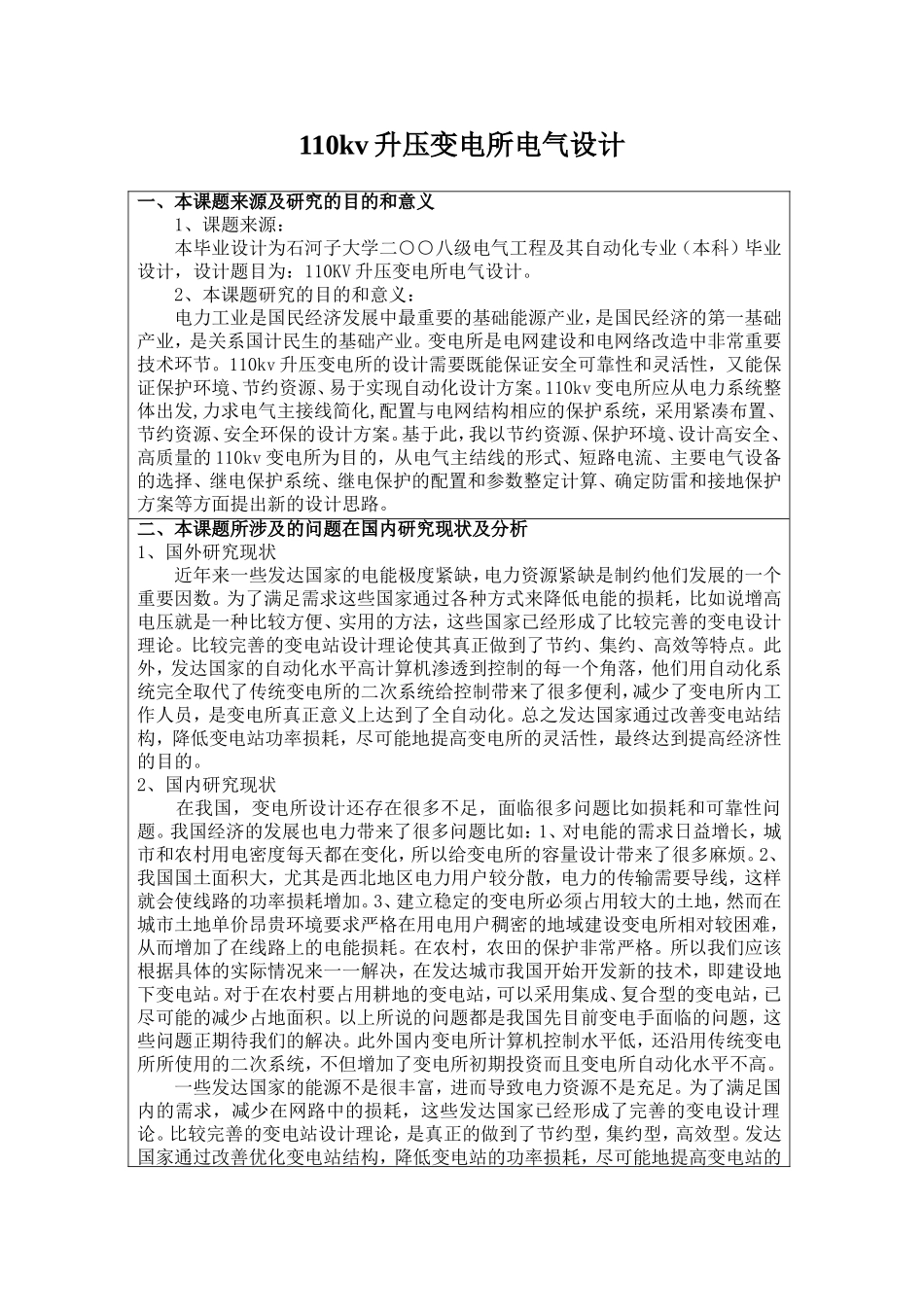

110kv升压变电所电气设计  开题报告_第1页
1/9

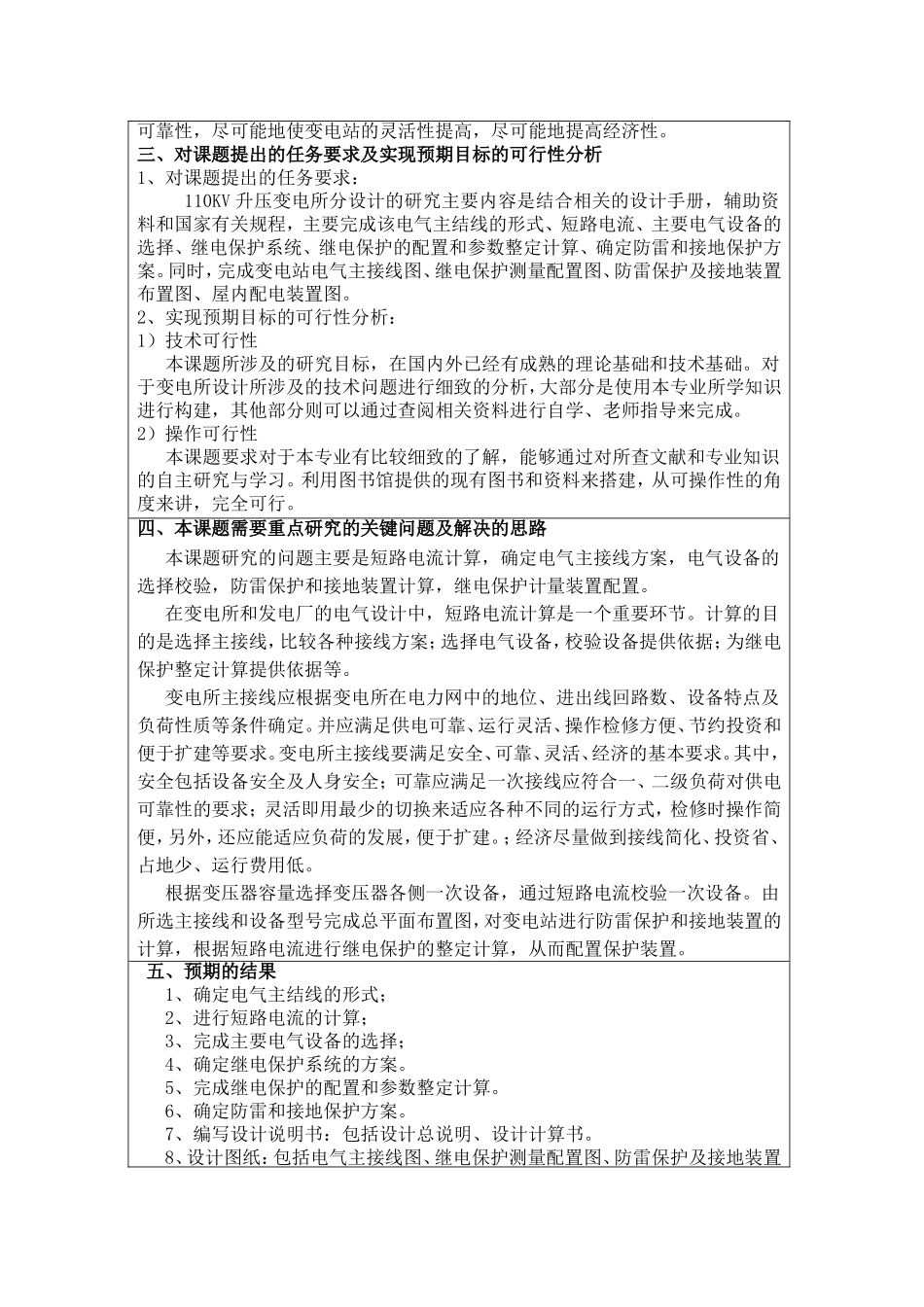

110kv升压变电所电气设计  开题报告_第2页
2/9

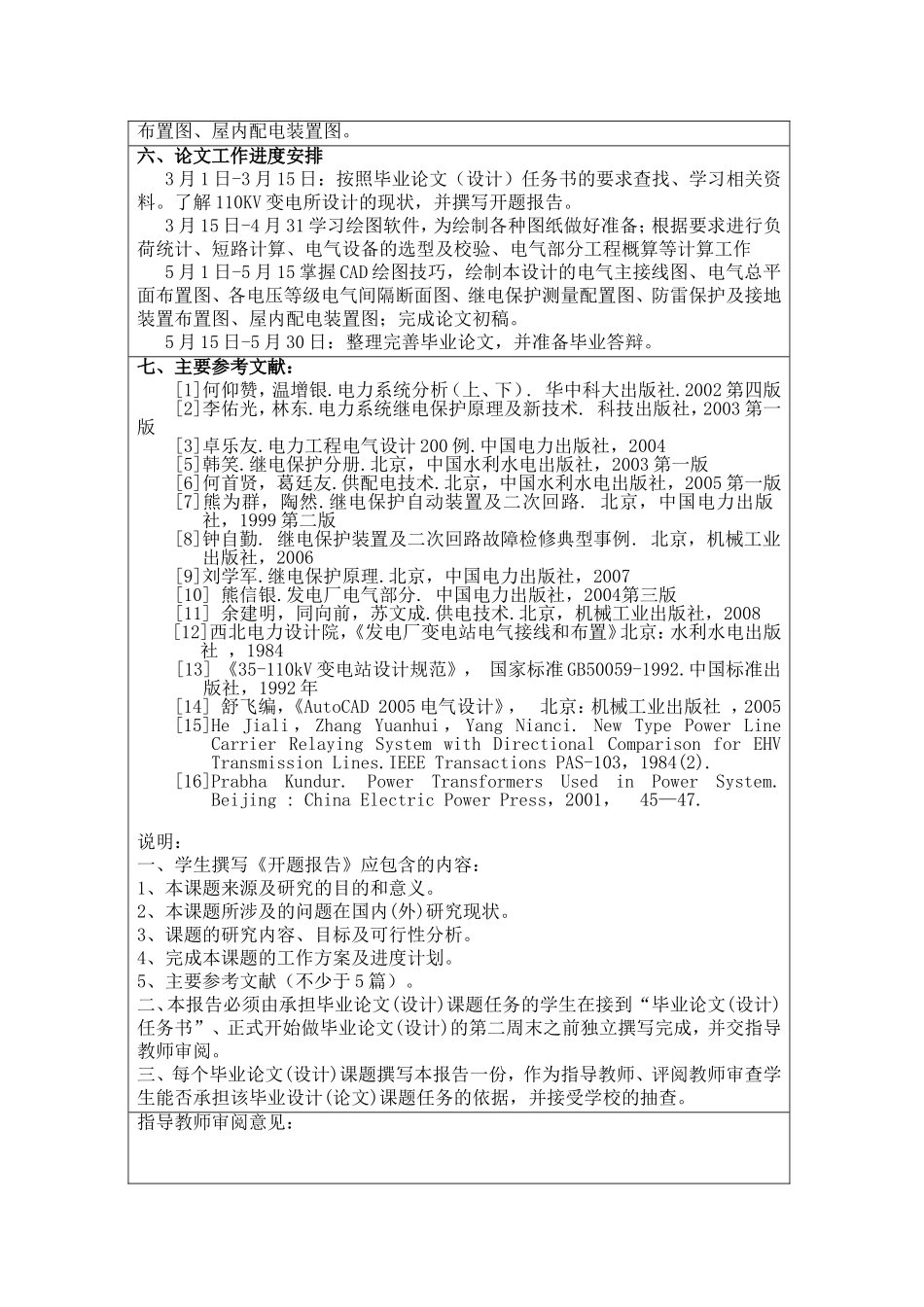

110kv升压变电所电气设计  开题报告_第3页
3/9
110kv升压变电所电气设计一、本课题来源及研究的目的和意义1、课题来源:本毕业设计为石河子大学二○○八级电气工程及其自动化专业(本科)毕业设计,设计题目为:110KV升压变电所电气设计。2、本课题研究的目的和意义:电力工业是国民经济发展中最重要的基础能源产业,是国民经济的第一基础产业,是关系国计民生的基础产业。变电所是电网建设和电网络改造中非常重要技术环节。110kv升压变电所的设计需要既能保证安全可靠性和灵活性,又能保证保护环境、节约资源、易于实现自动化设计方案。110kv变电所应从电力系统整体出发,力求电气主接线简化,配置与电网结构相应的保护系统,采用紧凑布置、节约资源、安全环保的设计方案。基于此,我以节约资源、保护环境、设计高安全、高质量的110kv变电所为目的,从电气主结线的形式、短路电流、主要电气设备的选择、继电保护系统、继电保护的配置和参数整定计算、确定防雷和接地保护方案等方面提出新的设计思路。二、本课题所涉及的问题在国内研究现状及分析1、国外研究现状近年来一些发达国家的电能极度紧缺,电力资源紧缺是制约他们发展的一个重要因数。为了满足需求这些国家通过各种方式来降低电能的损耗,比如说增高电压就是一种比较方便、实用的方法,这些国家已经形成了比较完善的变电设计理论。比较完善的变电站设计理论使其真正做到了节约、集约、高效等特点。此外,发达国家的自动化水平高计算机渗透到控制的每一个角落,他们用自动化系统完全取代了传统变电所的二次系统给控制带来了很多便利,减少了变电所内工作人员,是变电所真正意义上达到了全自动化。总之发达国家通过改善变电站结构,降低变电站功率损耗,尽可能地提高变电所的灵活性,最终达到提高经济性的目的。2、国内研究现状在我国,变电所设计还存在很多不足,面临很多问题比如损耗和可靠性问题。我国经济的发展也电力带来了很多问题比如:1、对电能的需求日益增长,城市和农村用电密度每天都在变化,所以给变电所的容量设计带来了很多麻烦。2、我国国土面积大,尤其是西北地区电力用户较分散,电力的传输需要导线,这样就会使线路的功率损耗增加。3、建立稳定的变电所必须占用较大的土地,然而在城市土地单价昂贵环境要求严格在用电用户稠密的地域建设变电所相对较困难,从而增加了在线路上的电能损耗。在农村,农田的保护非常严格。所以我们应该根据具体的实际情况来一一解决,在发达城市我国开始开发新的技术,即建设地下变电站。对于在农村要占用耕地的变电站,可以采用集成、复合型的变电站,已尽可能的减少占地面积。以上所说的问题都是我国先目前变电手面临的问题,这些问题正期待我们的解决。此外国内变电所计算机控制水平低,还沿用传统变电所所使用的二次系统,不但增加了变电所初期投资而且变电所自动化水平不高。一些发达国家的能源不是很丰富,进而导致电力资源不是充足。为了满足国内的需求,减少在网路中的损耗,这些发达国家已经形成了完善的变电设计理论。比较完善的变电站设计理论,是真正的做到了节约型,集约型,高效型。发达国家通过改善优化变电站结构,降低变电站的功率损耗,尽可能地提高变电站的可靠性,尽可能地使变电站的灵活性提高,尽可能地提高经济性。三、对课题提出的任务要求及实现预期目标的可行性分析1、对课题提出的任务要求:110KV升压变电所分设计的研究主要内容是结合相关的设计手册,辅助资料和国家有关规程,主要完成该电气主结线的形式、短路电流、主要电气设备的选择、继电保护系统、继电保护的配置和参数整定计算、确定防雷和接地保护方案。同时,完成变电站电气主接线图、继电保护测量配置图、防雷保护及接地装置布置图、屋内配电装置图。2、实现预期目标的可行性分析:1)技术可行性本课题所涉及的研究目标,在国内外已经有成熟的理论基础和技术基础。对于变电所设计所涉及的技术问题进行细致的分析,大部分是使用本专业所学知识进行构建,其他部分则可以通过查阅相关资料进行自学、老师指导来完成。2)操作可行性本课题要求对于本专业有比较细致的了解,能够通过对所查文献和专业知识的自主研究与学习。利用图书馆提供...
