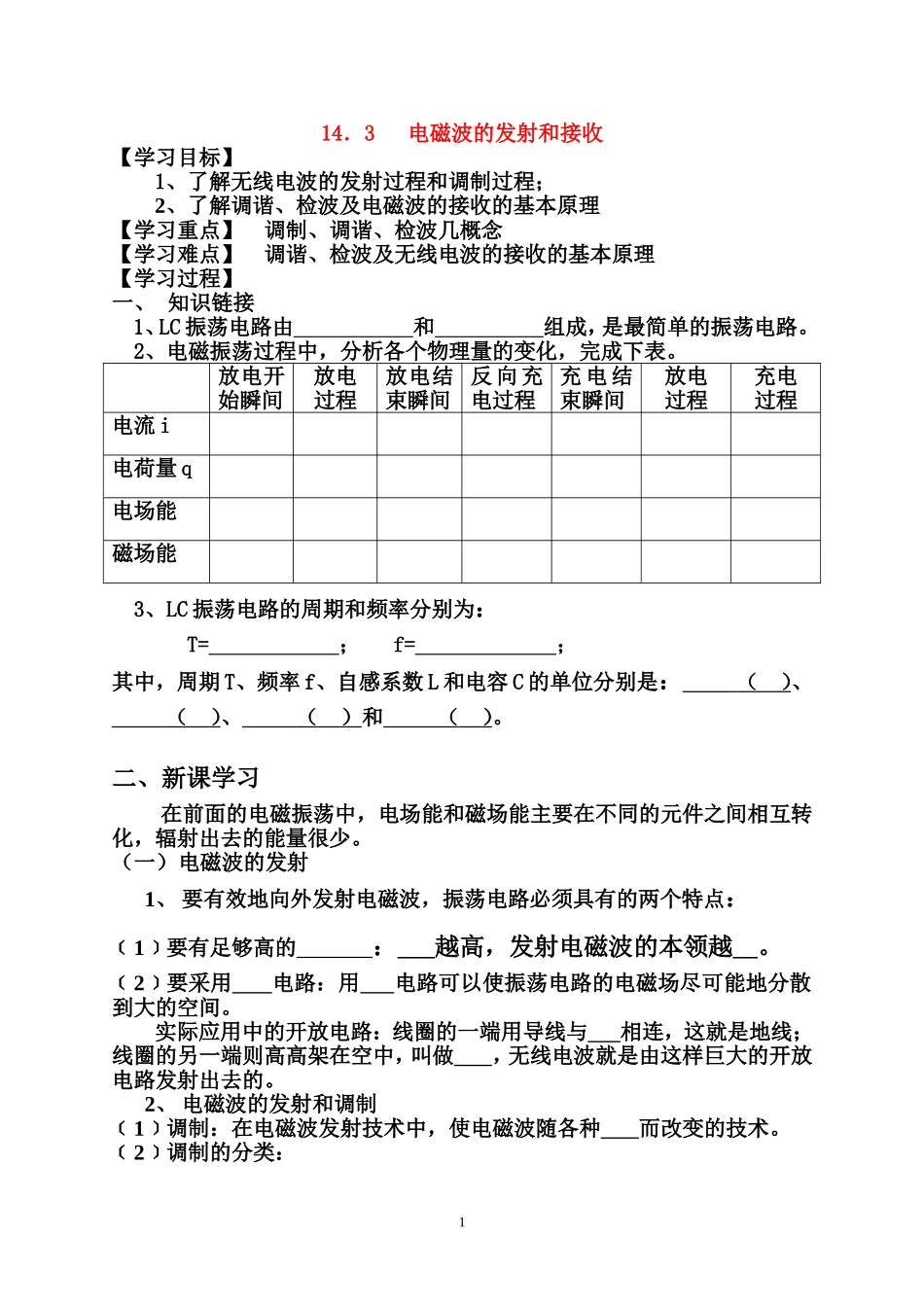

14.3 电磁波的发射和接收【学习目标】1、了解无线电波的发射过程和调制过程;2、了解调谐、检波及电磁波的接收的基本原理【学习重点】 调制、调谐、检波几概念【学习难点】 调谐、检波及无线电波的接收的基本原理【学习过程】一、 知识链接1、LC 振荡电路由 和 组成,是最简单的振荡电路。 2、电磁振荡过程中,分析各个物理量的变化,完成下表。放电开始瞬间放电过程放电结束瞬间反 向 充电过程充 电 结束瞬间放电过程充电过程电流 i电荷量 q电场能磁场能 3、LC 振荡电路的周期和频率分别为:T= ; f= ;其中,周期 T、频率 f、自感系数 L 和电容 C 的单位分别是: ( ) 、 ( ) 、 ( ) 和 ( ) 。二、新课学习在前面的电磁振荡中,电场能和磁场能主要在不同的元件之间相互转化,辐射出去的能量很少。(一)电磁波的发射1、 要有效地向外发射电磁波,振荡电路必须具有的两个特点:﹝1﹞要有足够高的 : 越高,发射电磁波的本领越 。﹝2﹞要采用 电路:用 电路可以使振荡电路的电磁场尽可能地分散到大的空间。实际应用中的开放电路:线圈的一端用导线与 相连,这就是地线;线圈的另一端则高高架在空中,叫做 ,无线电波就是由这样巨大的开放电路发射出去的。2、 电磁波的发射和调制﹝1﹞调制:在电磁波发射技术中,使电磁波随各种 而改变的技术。﹝2﹞调制的分类:1① 调幅(AM):使高频电磁波的 随信号的强弱而改变的调制技术。如图 1 所示,甲为声音信号的波形,乙为高频等幅振荡电流的波形,丙为经过调幅的高频振荡电流的波形。② 调频(FM):使高频电磁波的 随信号的强弱而改变的调制技术。如图 2 所示,甲为声音信号的波形,乙为高频等幅振荡电流的波形,丙为经过调频的高频振荡电流的波形。(注释:如果说待传送的信号相当于货物,那么未被调制的电磁波就像运载工具,所以成为“载波”) (二)无线电波的接收1、接收原理:电磁波在传播过程中如果遇到导体,会在导体中产生 ,因此,空中的导体可以用来接收 。 2、电谐振与调谐(1)电谐振:当接收电路的固有频率 接收到的电磁波的频率时,接收电路中产生的振荡电流 的现象。它相当于机械振动中的 。(2)调谐:使接收电路产生 的过程。① 调谐电路:能够调谐的接收电路。② 选台:调节调谐电路的 和 ,改变电路的固有频率,使它与要接收的电台的电磁波频率 ,这个电磁波在调谐电路里激起较强的感应电流。3、解...
