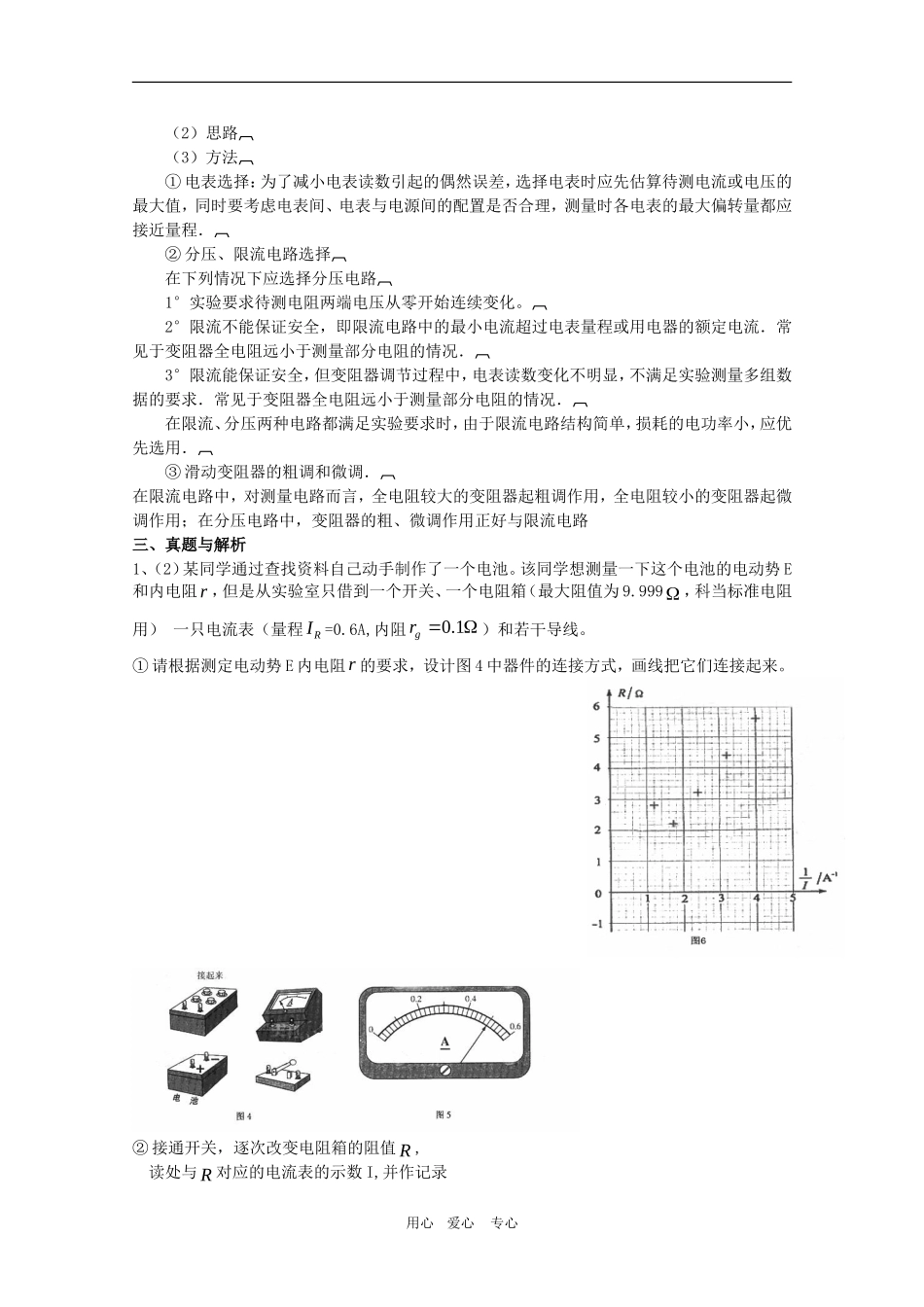

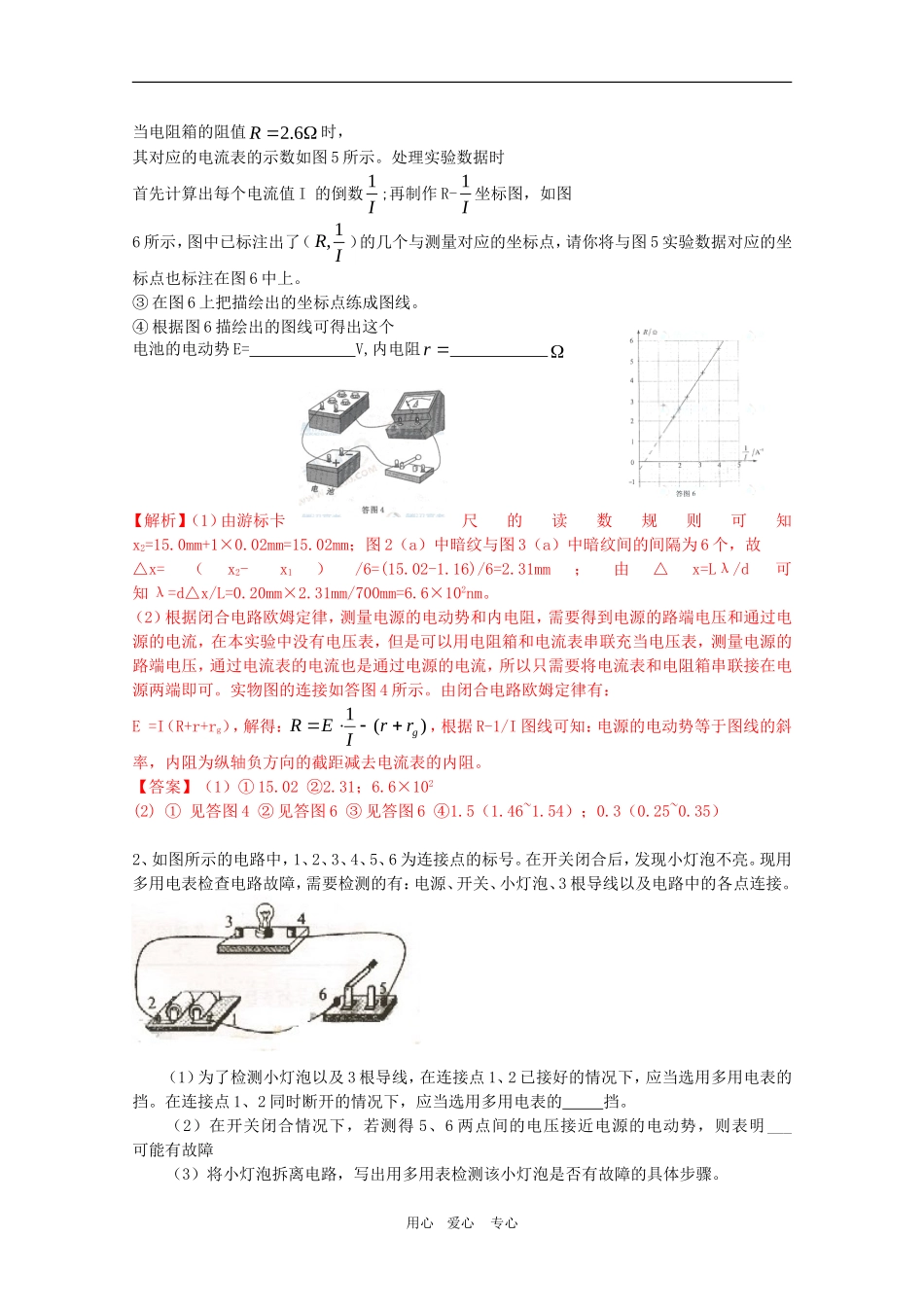

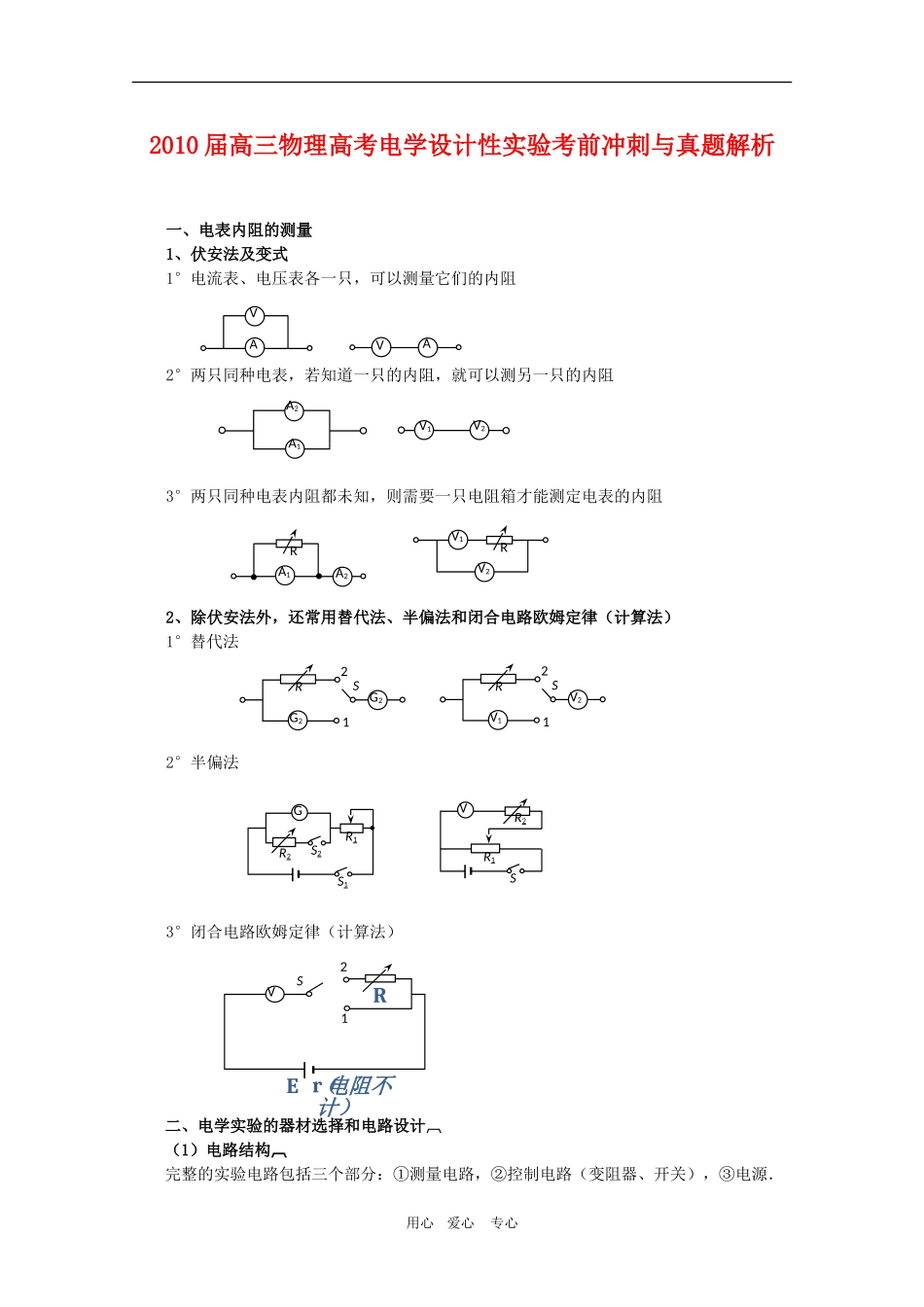

2010 届高三物理高考电学设计性实验考前冲刺与真题解析一、电表内阻的测量1、伏安法及变式1°电流表、电压表各一只，可以测量它们的内阻2°两只同种电表，若知道一只的内阻，就可以测另一只的内阻3°两只同种电表内阻都未知，则需要一只电阻箱才能测定电表的内阻2、除伏安法外，还常用替代法、半偏法和闭合电路欧姆定律（计算法）1°替代法2°半偏法3°闭合电路欧姆定律（计算法）二、电学实验的器材选择和电路设计（1）电路结构完整的实验电路包括三个部分：①测量电路，②控制电路（变阻器、开关），③电源．用心 爱心 专心VAVAA2A1V1V2RA1A2V2V1RGR2S2R1S1R1SVR2G2G2R21V1V2R21SSVS2RE r（电阻不计）1（2）思路（3）方法① 电表选择：为了减小电表读数引起的偶然误差，选择电表时应先估算待测电流或电压的最大值，同时要考虑电表间、电表与电源间的配置是否合理，测量时各电表的最大偏转量都应接近量程．② 分压、限流电路选择在下列情况下应选择分压电路1°实验要求待测电阻两端电压从零开始连续变化。2°限流不能保证安全，即限流电路中的最小电流超过电表量程或用电器的额定电流．常见于变阻器全电阻远小于测量部分电阻的情况．3°限流能保证安全，但变阻器调节过程中，电表读数变化不明显，不满足实验测量多组数据的要求．常见于变阻器全电阻远小于测量部分电阻的情况．在限流、分压两种电路都满足实验要求时，由于限流电路结构简单，损耗的电功率小，应优先选用．③ 滑动变阻器的粗调和微调．在限流电路中，对测量电路而言，全电阻较大的变阻器起粗调作用，全电阻较小的变阻器起微调作用；在分压电路中，变阻器的粗、微调作用正好与限流电路三、真题与解析1、（2）某同学通过查找资料自己动手制作了一个电池。该同学想测量一下这个电池的电动势 E 和内电阻r ，但是从实验室只借到一个开关、一个电阻箱（最大阻值为 9.999 ，科当标准电阻用） 一只电流表（量程RI =0.6A,内阻0.1gr ）和若干导线。① 请根据测定电动势 E 内电阻r 的要求，设计图 4 中器件的连接方式，画线把它们连接起来。② 接通开关，逐次改变电阻箱的阻值 R , 读处与 R 对应的电流表的示数 I,并作记录用心 爱心 专心当电阻箱的阻值2.6R 时，其对应的电流表的示数如图 5 所示。处理实验数据时首先计算出每个电流值 I 的倒数 1I;再制作 R- 1I坐标图，如图6 所示，图中已标注出了（1,R I）的...
