管道工程勘测技术要求VIP专享

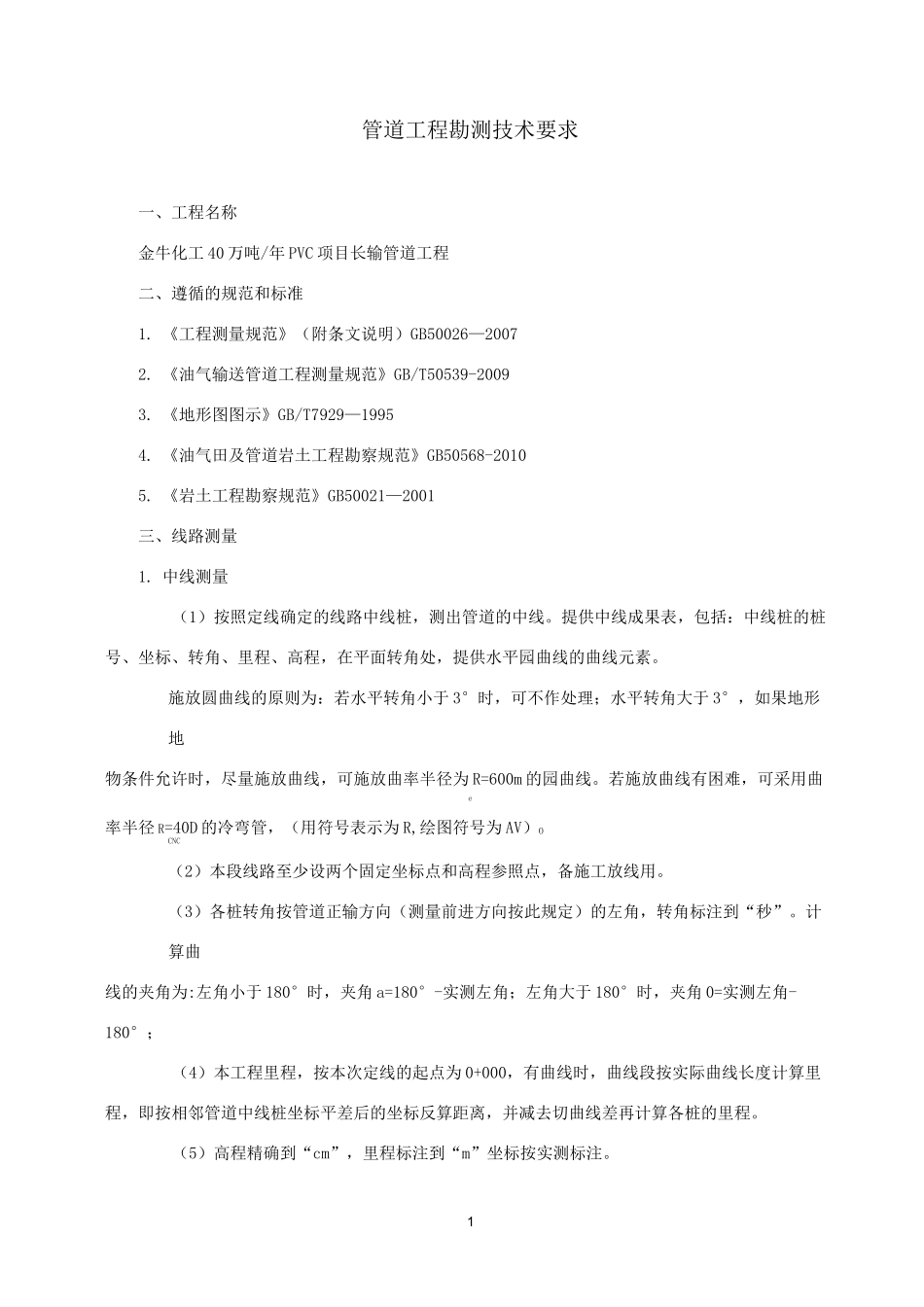

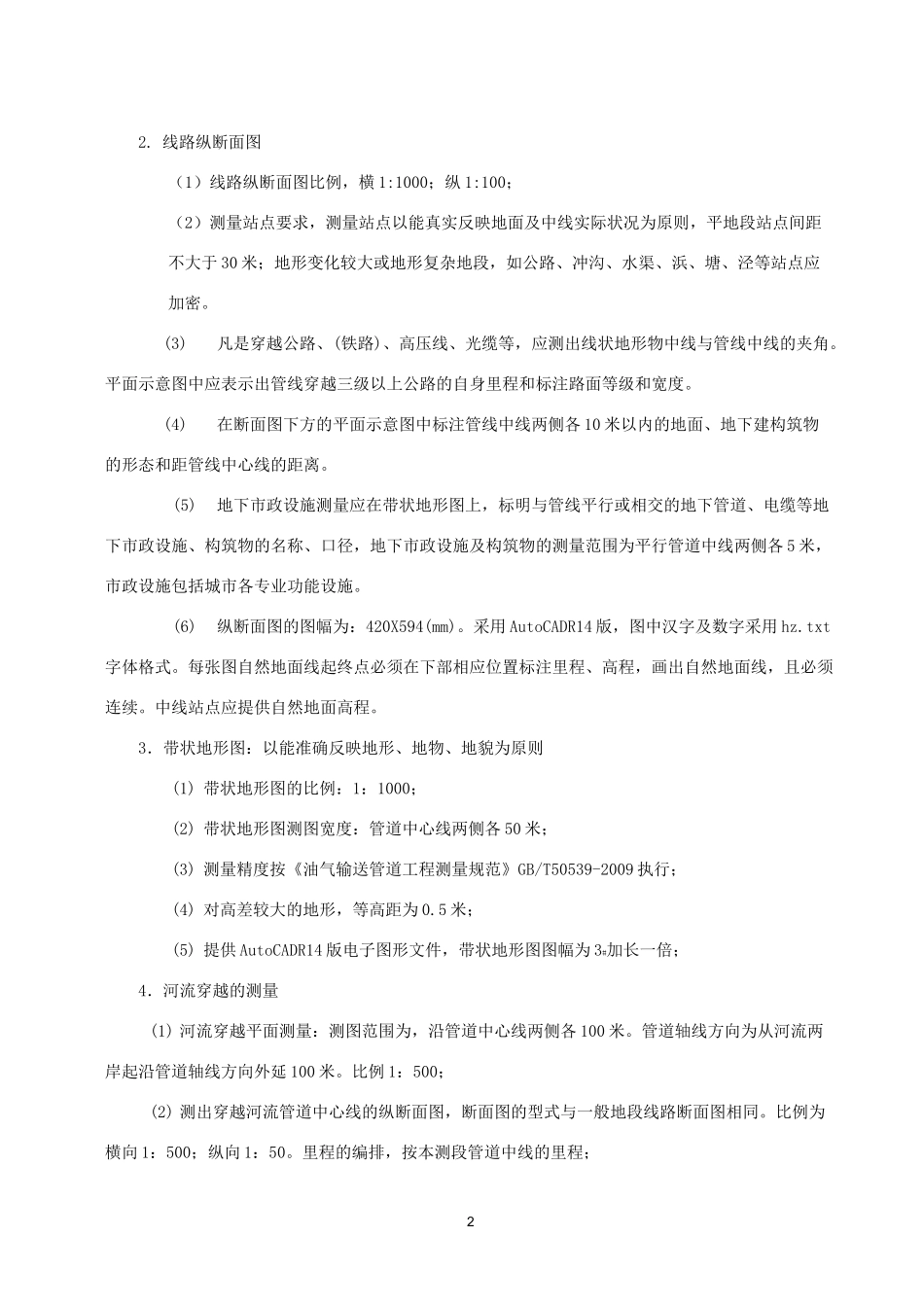

1管道工程勘测技术要求一、工程名称金牛化工 40 万吨/年 PVC 项目长输管道工程二、遵循的规范和标准1. 《工程测量规范》（附条文说明）GB50026—20072. 《油气输送管道工程测量规范》GB/T50539-20093. 《地形图图示》GB/T7929—19954. 《油气田及管道岩土工程勘察规范》GB50568-20105. 《岩土工程勘察规范》GB50021—2001三、线路测量1. 中线测量（1）按照定线确定的线路中线桩，测出管道的中线。提供中线成果表，包括：中线桩的桩号、坐标、转角、里程、高程，在平面转角处，提供水平园曲线的曲线元素。施放圆曲线的原则为：若水平转角小于 3°时，可不作处理；水平转角大于 3°，如果地形地物条件允许时，尽量施放曲线，可施放曲率半径为 R=600m 的园曲线。若施放曲线有困难，可采用曲e率半径 R=40D 的冷弯管，（用符号表示为 R,绘图符号为 AV）OCNC（2）本段线路至少设两个固定坐标点和高程参照点，备施工放线用。（3）各桩转角按管道正输方向（测量前进方向按此规定）的左角，转角标注到“秒”。计算曲线的夹角为:左角小于 180°时，夹角 a=180°-实测左角；左角大于 180°时，夹角 0=实测左角-180°；（4）本工程里程，按本次定线的起点为 0+000，有曲线时，曲线段按实际曲线长度计算里程，即按相邻管道中线桩坐标平差后的坐标反算距离，并减去切曲线差再计算各桩的里程。（5）高程精确到“cm”，里程标注到“m”坐标按实测标注。22. 线路纵断面图（1）线路纵断面图比例，横 1:1000；纵 1:100；（2）测量站点要求，测量站点以能真实反映地面及中线实际状况为原则，平地段站点间距不大于 30 米；地形变化较大或地形复杂地段，如公路、冲沟、水渠、浜、塘、泾等站点应加密。(3)凡是穿越公路、(铁路)、高压线、光缆等，应测出线状地形物中线与管线中线的夹角。平面示意图中应表示出管线穿越三级以上公路的自身里程和标注路面等级和宽度。(4)在断面图下方的平面示意图中标注管线中线两侧各 10 米以内的地面、地下建构筑物的形态和距管线中心线的距离。(5)地下市政设施测量应在带状地形图上，标明与管线平行或相交的地下管道、电缆等地下市政设施、构筑物的名称、口径，地下市政设施及构筑物的测量范围为平行管道中线两侧各 5 米，市政设施包括城市各专业功能设施。(6)纵断面图的图幅为：420X594(mm)。采用 AutoCADR14 版，图中汉字及数字采用 hz.txt字体格式。每张图自然地面线起终点必须在下部相应位置标注里...
