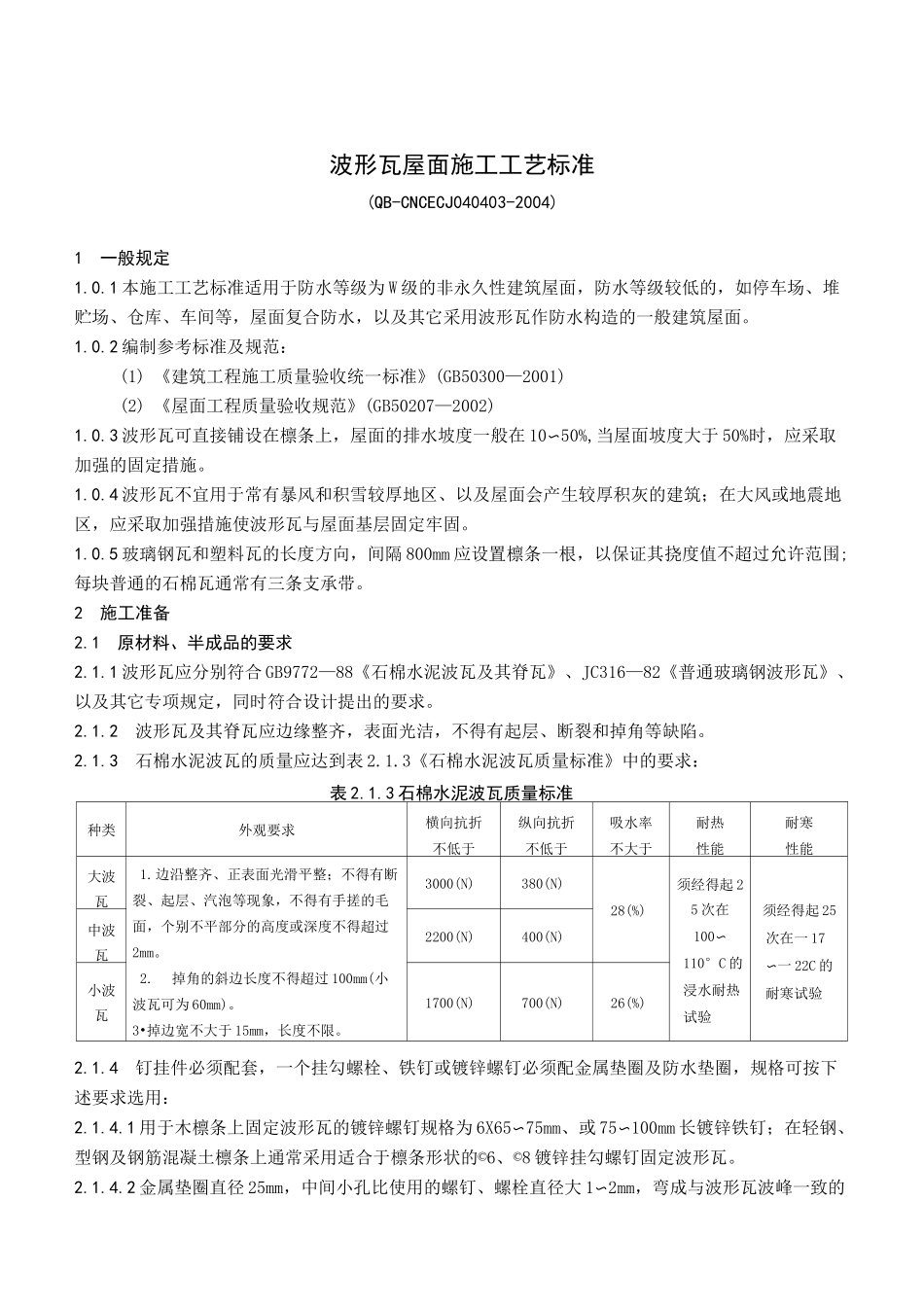

波形瓦屋面施工工艺标准(QB-CNCECJ040403-2004)1一般规定1.0.1 本施工工艺标准适用于防水等级为 W 级的非永久性建筑屋面，防水等级较低的，如停车场、堆贮场、仓库、车间等，屋面复合防水，以及其它采用波形瓦作防水构造的一般建筑屋面。1.0.2 编制参考标准及规范：(1) 《建筑工程施工质量验收统一标准》(GB50300—2001)(2) 《屋面工程质量验收规范》(GB50207—2002)1.0.3 波形瓦可直接铺设在檩条上，屋面的排水坡度一般在 10〜50%,当屋面坡度大于 50%时，应采取加强的固定措施。1.0.4 波形瓦不宜用于常有暴风和积雪较厚地区、以及屋面会产生较厚积灰的建筑；在大风或地震地区，应采取加强措施使波形瓦与屋面基层固定牢固。1.0.5 玻璃钢瓦和塑料瓦的长度方向，间隔 800mm 应设置檩条一根，以保证其挠度值不超过允许范围;每块普通的石棉瓦通常有三条支承带。2施工准备2.1原材料、半成品的要求2.1.1 波形瓦应分别符合 GB9772—88《石棉水泥波瓦及其脊瓦》、JC316—82《普通玻璃钢波形瓦》、以及其它专项规定，同时符合设计提出的要求。2.1.2波形瓦及其脊瓦应边缘整齐，表面光洁，不得有起层、断裂和掉角等缺陷。2.1.3石棉水泥波瓦的质量应达到表 2.1.3《石棉水泥波瓦质量标准》中的要求：表 2.1.3 石棉水泥波瓦质量标准种类外观要求横向抗折不低于纵向抗折不低于吸水率不大于耐热性能耐寒性能大波瓦1.边沿整齐、正表面光滑平整；不得有断裂、起层、汽泡等现象，不得有手搓的毛面，个别不平部分的高度或深度不得超过2mm。2.掉角的斜边长度不得超过 100mm(小波瓦可为 60mm)。3•掉边宽不大于 15mm，长度不限。3000(N)380(N)28(%)须经得起 25 次在100〜110°C 的浸水耐热试验须经得起 25次在一 17〜一 22C 的耐寒试验中波瓦2200(N)400(N)小波瓦1700(N)700(N)26(%)2.1.4钉挂件必须配套，一个挂勾螺栓、铁钉或镀锌螺钉必须配金属垫圈及防水垫圈，规格可按下述要求选用：2.1.4.1 用于木檩条上固定波形瓦的镀锌螺钉规格为 6X65〜75mm、或 75〜100mm 长镀锌铁钉；在轻钢、型钢及钢筋混凝土檩条上通常采用适合于檩条形状的©6、©8 镀锌挂勾螺钉固定波形瓦。2.1.4.2 金属垫圈直径 25mm，中间小孔比使用的螺钉、螺栓直径大 1〜2mm，弯成与波形瓦波峰一致的3.2 波形瓦屋面铺设操作要领3.2.1 波形瓦铺设前，先按设计要求的檐口挑出长度挂波形瓦檐口控制线，在山脊边、山墙边或其它确当位置全坡摆通一条与檐口线垂直的波形...
