手工电弧焊焊接工艺设计

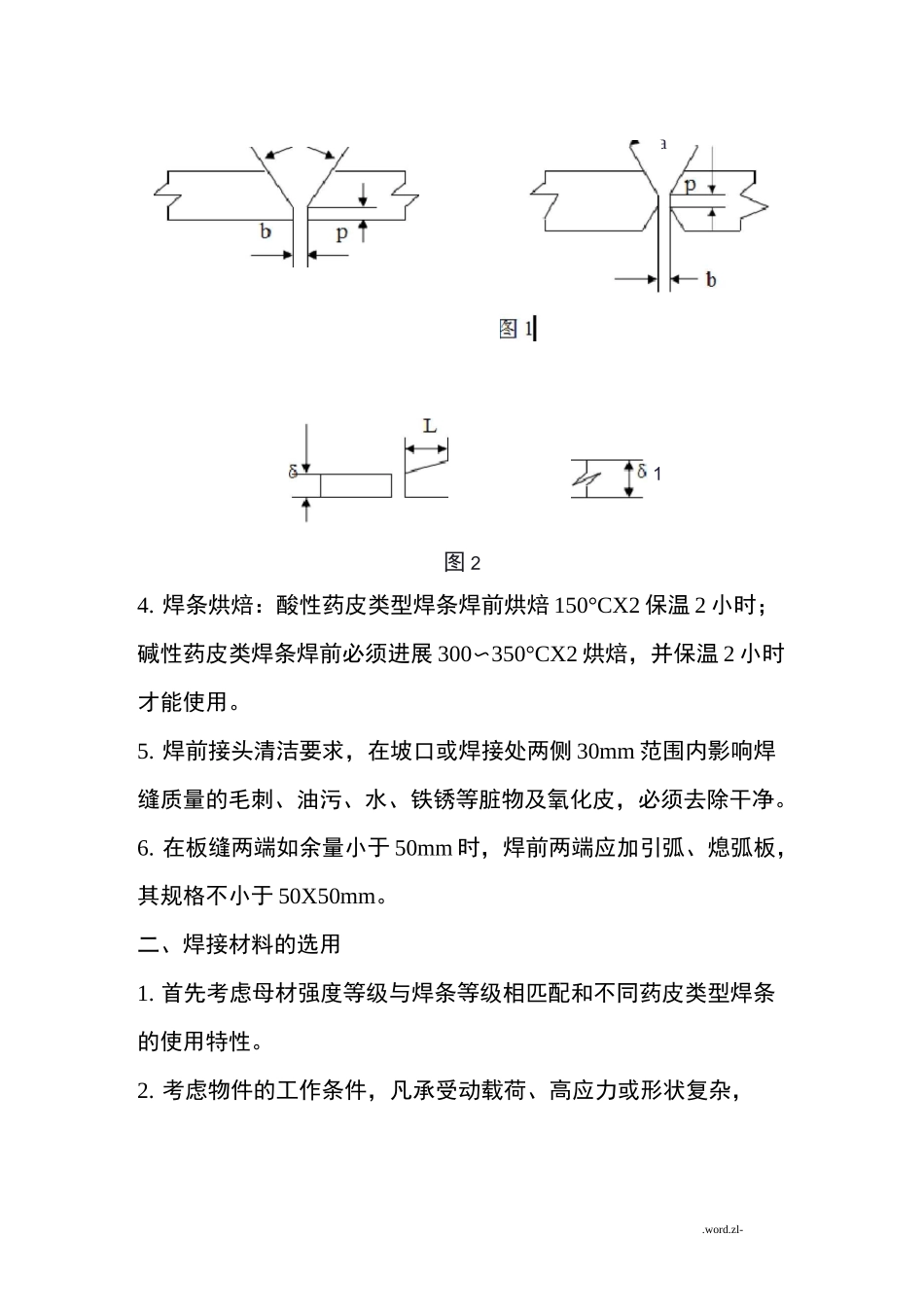

.word.zl-手工电弧焊焊接工艺本工艺适用于低碳钢和低合金高强度各种大型钢构造工程制造重要构造的焊接。一、焊前准备1.根据施焊构造钢材的强度等级，各种接头形式选择相等强度等级牌号和适宜焊条直径。2. 当施工环境温度低于 0°C,或钢材的碳当量大于 0.41%及构造刚性过大，构件较厚时应采用焊前预热措施，预热温度为 80°C〜100°C，预热范围为板厚的 5 倍，但不小于 100mm。3. 工件厚度大于 6mm 对接焊时，为确保焊透强度，在板材的对接边沿开切 V 形或 X 形坡口，坡口角度 a 为 60°,钝边 p=0〜1mm，装配间隙 b=0〜1mm,如图 1。当板厚差＞4mm 时，应对较厚板材的对接边缘进展削斜处理，如图 2。a.word.zl-图 24. 焊条烘焙：酸性药皮类型焊条焊前烘焙 150°CX2 保温 2 小时；碱性药皮类焊条焊前必须进展 300〜350°CX2 烘焙，并保温 2 小时才能使用。5. 焊前接头清洁要求，在坡口或焊接处两侧 30mm 范围内影响焊缝质量的毛刺、油污、水、铁锈等脏物及氧化皮，必须去除干净。6. 在板缝两端如余量小于 50mm 时，焊前两端应加引弧、熄弧板，其规格不小于 50X50mm。二、焊接材料的选用1. 首先考虑母材强度等级与焊条等级相匹配和不同药皮类型焊条的使用特性。2. 考虑物件的工作条件，凡承受动载荷、高应力或形状复杂，1.word.zl-刚性较大，应选用抗裂性能和冲击韧性号的低氢型焊条。3.在满足使用性能和操作性能的前提下，应适中选用规格大效率高的铁粉焊条，以提高焊接生产效率。三、焊接标准1.应根据板厚选择焊条直径，确定焊接电流，如表。板厚(mm)焊条直径(mm)焊接电流(A)备注32.580~90不开口83.2110〜150开 V 形坡口164.0160〜180开 X 形坡口204.0180~200开 11 形坡口■n该电流为平焊位置焊接，立、横、仰焊时焊接电流应降低 10〜15%;>16mm 板厚焊接底层选华 3.2mm 焊条，角焊焊接电流应比对接焊焊接电流稍大。2. 为使对接焊缝焊透，其底层焊接应选用比其他层焊接的焊条直径较小。3. 厚件焊接，应严格控制层间温度，各层焊缝不宜过宽，应考虑多道多层焊接。4. 对接焊缝正面焊接厚，反面使用碳气刨扣槽，并进展封底焊接。四、焊接程序.word.zl-1.焊接板缝：有纵横穿插的焊缝，应先焊端接缝后焊边接缝。2.焊缝较长时，应采用分中对称焊法或逐步退焊法。3.构造上对接焊缝余角接焊缝同时存在时：应先焊板的对接焊缝，后焊物架的对接焊缝，最后焊物架与板的角焊缝。4.凡对称物件：应从中央向首...
