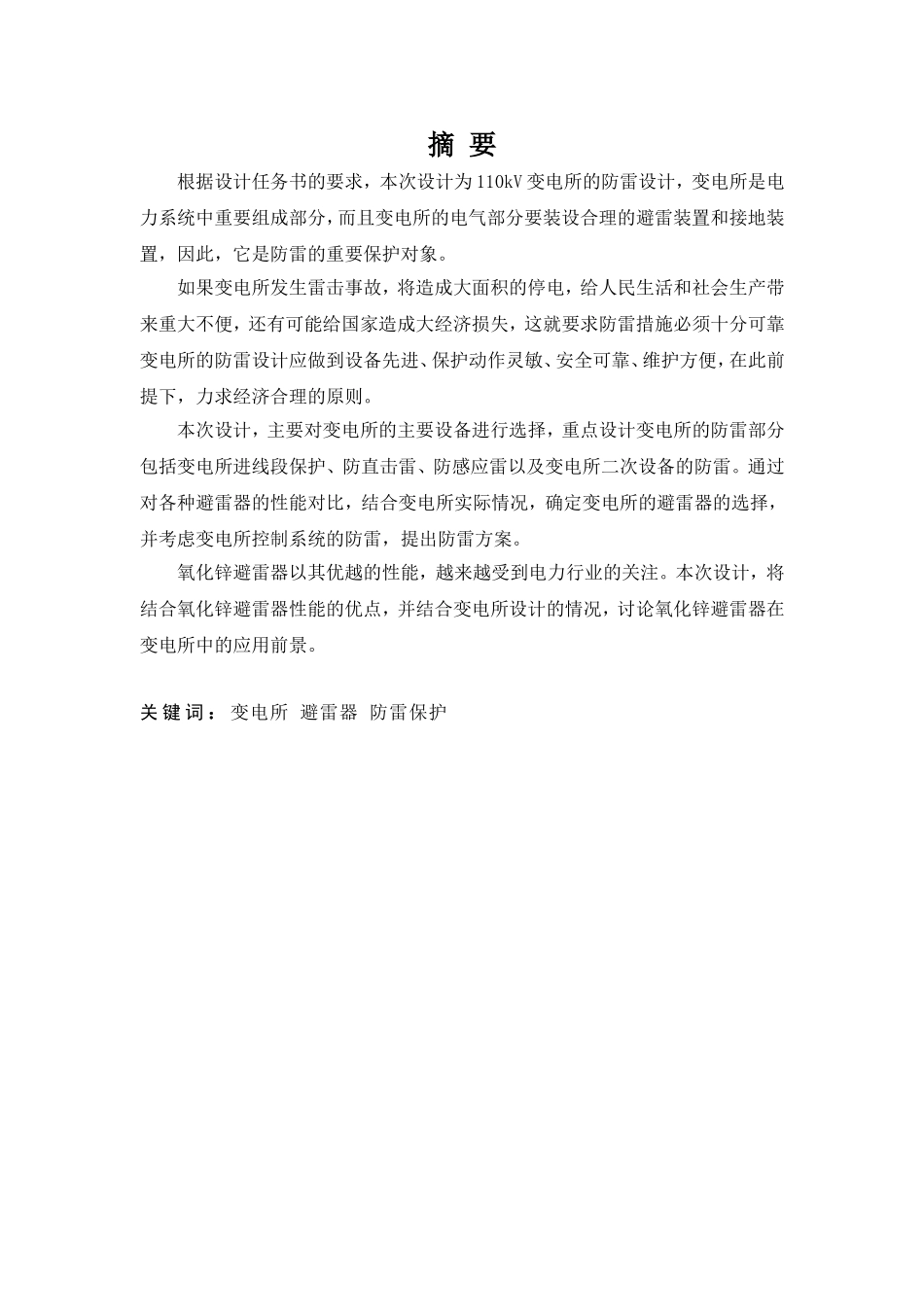

摘要根据设计任务书的要求,本次设计为110kV变电所的防雷设计,变电所是电力系统中重要组成部分,而且变电所的电气部分要装设合理的避雷装置和接地装置,因此,它是防雷的重要保护对象。如果变电所发生雷击事故,将造成大面积的停电,给人民生活和社会生产带来重大不便,还有可能给国家造成大经济损失,这就要求防雷措施必须十分可靠变电所的防雷设计应做到设备先进、保护动作灵敏、安全可靠、维护方便,在此前提下,力求经济合理的原则。本次设计,主要对变电所的主要设备进行选择,重点设计变电所的防雷部分包括变电所进线段保护、防直击雷、防感应雷以及变电所二次设备的防雷。通过对各种避雷器的性能对比,结合变电所实际情况,确定变电所的避雷器的选择,并考虑变电所控制系统的防雷,提出防雷方案。氧化锌避雷器以其优越的性能,越来越受到电力行业的关注。本次设计,将结合氧化锌避雷器性能的优点,并结合变电所设计的情况,讨论氧化锌避雷器在变电所中的应用前景。关键词:变电所避雷器防雷保护目录1引言............................................................................................................................11.1课题背景..........................................................................................................11.2课题研究的意义..............................................................................................12系统设计方案的研究.................................................................................................22.1雷电对变电所的危害......................................................................................22.1.1雷的直击和绕击危害...........................................................................22.1.2雷电反击危害.......................................................................................22.1.3感应雷危害...........................................................................................32.1.4雷电侵入波危害...................................................................................32.2变电所简介......................................................................................................42.2.1变电所概述...........................................................................................42.2.2变电所主要任务...................................................................................42.2.3变电所主接线.......................................................................................42.3变电所防雷措施..............................................................................................52.3.1变电所遭受雷击的来源.......................................................................52.3.2变电所防雷具体措施...........................................................................62.3.3变电所对直击雷防护...........................................................................62.3.4变电所对雷电侵入波的防护...............................................................62.3.5变电站的进线防护...............................................................................72.3.6变压器的防护.......................................................................................72.3.7变电所的防雷接地...............................................................................73防雷保护装置.............................................................................................................73.1避雷针..............................................................................................................73.1.1避...
