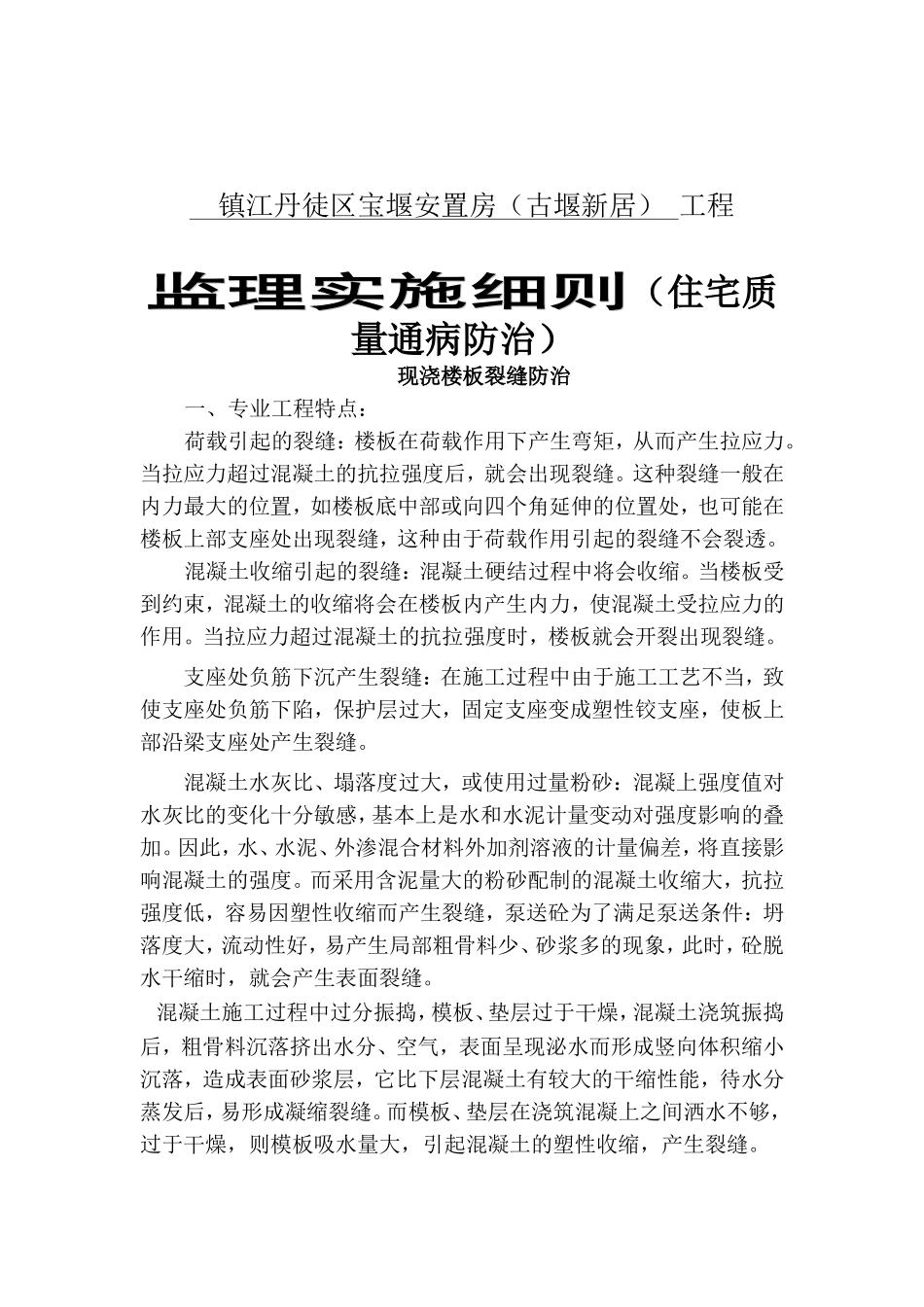

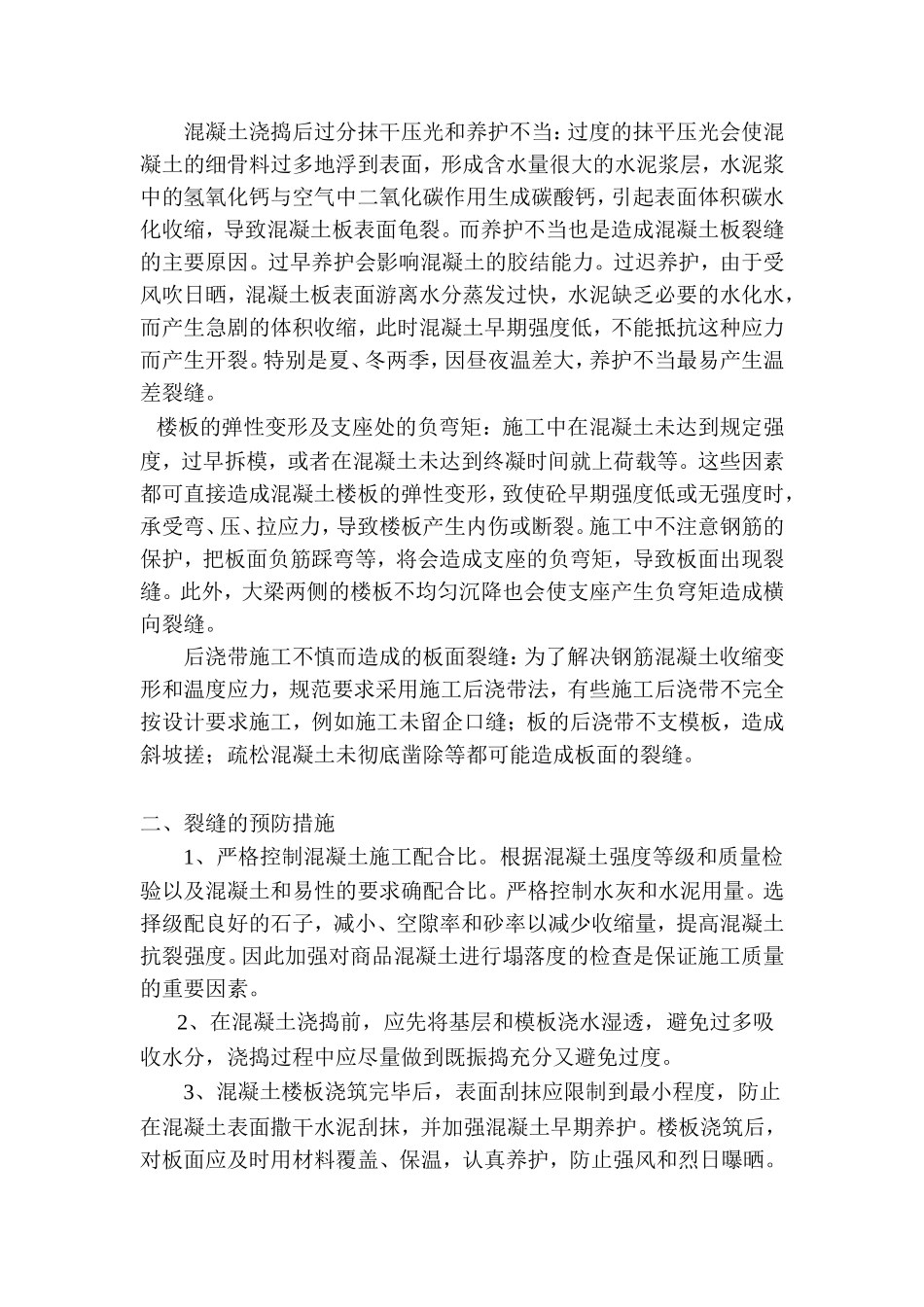

镇江丹徒区宝堰安置房（古堰新居）工程监理实施细则监理实施细则（住宅质量通病防治）现浇楼板裂缝防治一、专业工程特点：荷载引起的裂缝：楼板在荷载作用下产生弯矩，从而产生拉应力。当拉应力超过混凝土的抗拉强度后，就会出现裂缝。这种裂缝一般在内力最大的位置，如楼板底中部或向四个角延伸的位置处，也可能在楼板上部支座处出现裂缝，这种由于荷载作用引起的裂缝不会裂透。混凝土收缩引起的裂缝：混凝土硬结过程中将会收缩。当楼板受到约束，混凝土的收缩将会在楼板内产生内力，使混凝土受拉应力的作用。当拉应力超过混凝土的抗拉强度时，楼板就会开裂出现裂缝。支座处负筋下沉产生裂缝：在施工过程中由于施工工艺不当，致使支座处负筋下陷，保护层过大，固定支座变成塑性铰支座，使板上部沿梁支座处产生裂缝。混凝土水灰比、塌落度过大，或使用过量粉砂：混凝上强度值对水灰比的变化十分敏感，基本上是水和水泥计量变动对强度影响的叠加。因此，水、水泥、外渗混合材料外加剂溶液的计量偏差，将直接影响混凝土的强度。而采用含泥量大的粉砂配制的混凝土收缩大，抗拉强度低，容易因塑性收缩而产生裂缝，泵送砼为了满足泵送条件：坍落度大，流动性好，易产生局部粗骨料少、砂浆多的现象，此时，砼脱水干缩时，就会产生表面裂缝。混凝土施工过程中过分振捣，模板、垫层过于干燥，混凝土浇筑振捣后，粗骨料沉落挤出水分、空气，表面呈现泌水而形成竖向体积缩小沉落，造成表面砂浆层，它比下层混凝土有较大的干缩性能，待水分蒸发后，易形成凝缩裂缝。而模板、垫层在浇筑混凝上之间洒水不够，过于干燥，则模板吸水量大，引起混凝土的塑性收缩，产生裂缝。混凝土浇捣后过分抹干压光和养护不当：过度的抹平压光会使混凝土的细骨料过多地浮到表面，形成含水量很大的水泥浆层，水泥浆中的氢氧化钙与空气中二氧化碳作用生成碳酸钙，引起表面体积碳水化收缩，导致混凝土板表面龟裂。而养护不当也是造成混凝土板裂缝的主要原因。过早养护会影响混凝土的胶结能力。过迟养护，由于受风吹日晒，混凝土板表面游离水分蒸发过快，水泥缺乏必要的水化水，而产生急剧的体积收缩，此时混凝土早期强度低，不能抵抗这种应力而产生开裂。特别是夏、冬两季，因昼夜温差大，养护不当最易产生温差裂缝。楼板的弹性变形及支座处的负弯矩：施工中在混凝土未达到规定强度，过早拆模，或者在混凝土未达到终凝时间就上荷载等。这些因素都可直接造成混凝土楼板的弹性变形，致使砼早期强度低或无强度时，承受弯、压、拉应力，导致楼板产生内伤或断裂。施工中不注意钢筋的保护，把板面负筋踩弯等，将会造成支座的负弯矩，导致板面出现裂缝。此外，大梁两侧的楼板不均匀沉降也会使支座产生负穹矩造成横向裂缝。后浇带施工不慎而造成的板面裂缝：为了解决钢筋混凝土收缩变形和温度应力，规范要求采用施工后浇带法，有些施工后浇带不完全按设计要求施工，例如施工未留企口缝；板的后浇带不支模板，造成斜坡搓；疏松混凝土未彻底凿除等都可能造成板面的裂缝。二、裂缝的预防措施1、严格控制混凝土施工配合比。根据混凝土强度等级和质量检验以及混凝土和易性的要求确配合比。严格控制水灰和水泥用量。选择级配良好的石子，减小、空隙率和砂率以减少收缩量，提高混凝土抗裂强度。因此加强对商品混凝土进行塌落度的检查是保证施工质量的重要因素。2、在混凝土浇捣前，应先将基层和模板浇水湿透，避免过多吸收水分，浇捣过程中应尽量做到既振捣充分又避免过度。3、混凝土楼板浇筑完毕后，表面刮抹应限制到最小程度，防止在混凝土表面撒干水泥刮抹，并加强混凝土早期养护。楼板浇筑后，对板面应及时用材料覆盖、保温，认真养护，防止强风和烈日曝晒。4、严格施工操作程序，不盲目赶工。杜绝过早上传、上荷载和过早拆模。在楼板浇捣过程中更要派专人护筋，避免踩弯面负筋的现象发生。通过在大梁两侧的面层内配置通长的钢筋网片，承受支座负弯矩，避免因不均匀沉降而产生的裂缝。5、施工后浇带的施工应认真领会设计意图，制定施工方案，杜绝在后浇处出现混凝土不密实、不按图纸要求留企口缝，以及施工中钢筋被踩弯等现象。...
