钢管杆通用设计说明书

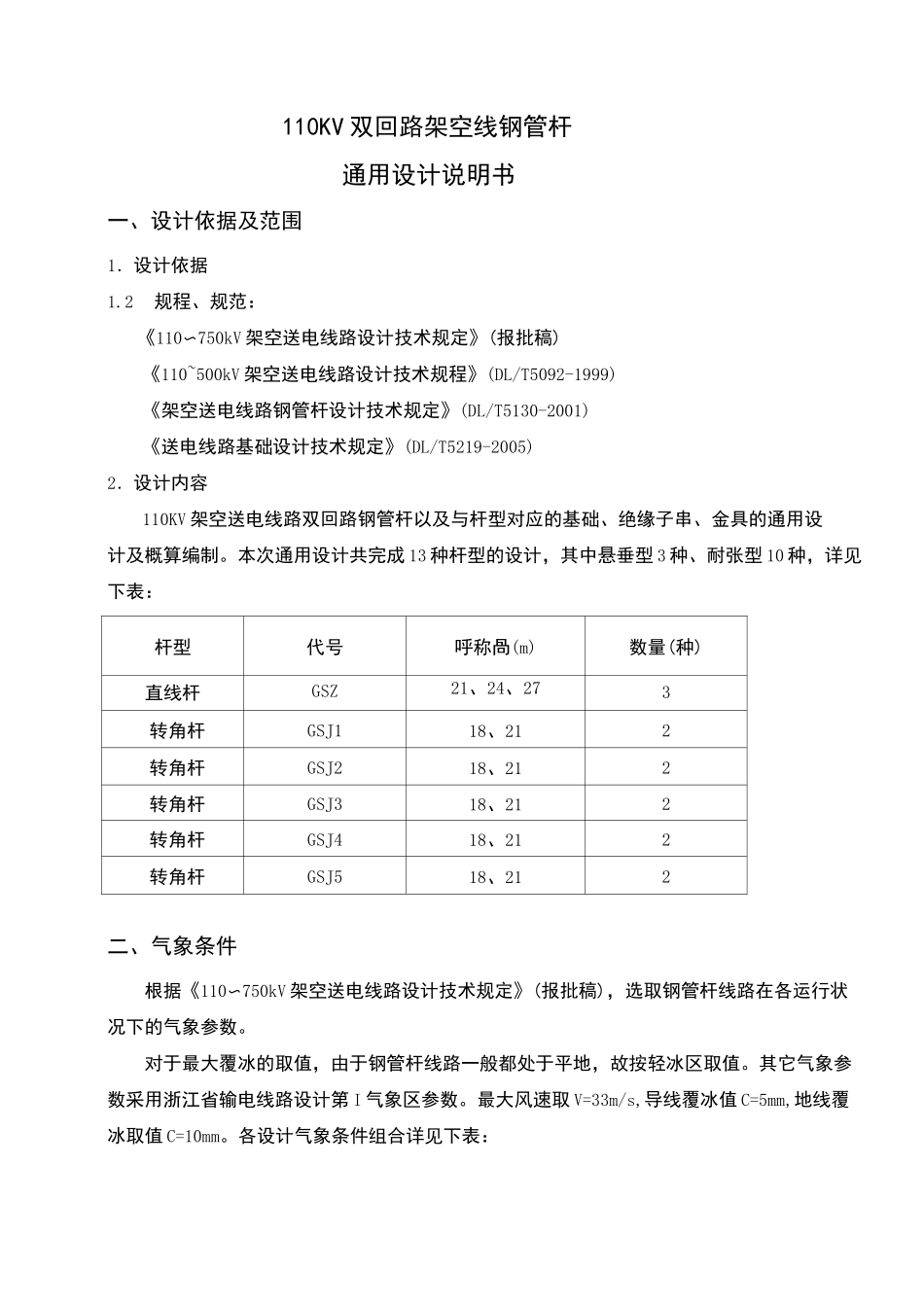

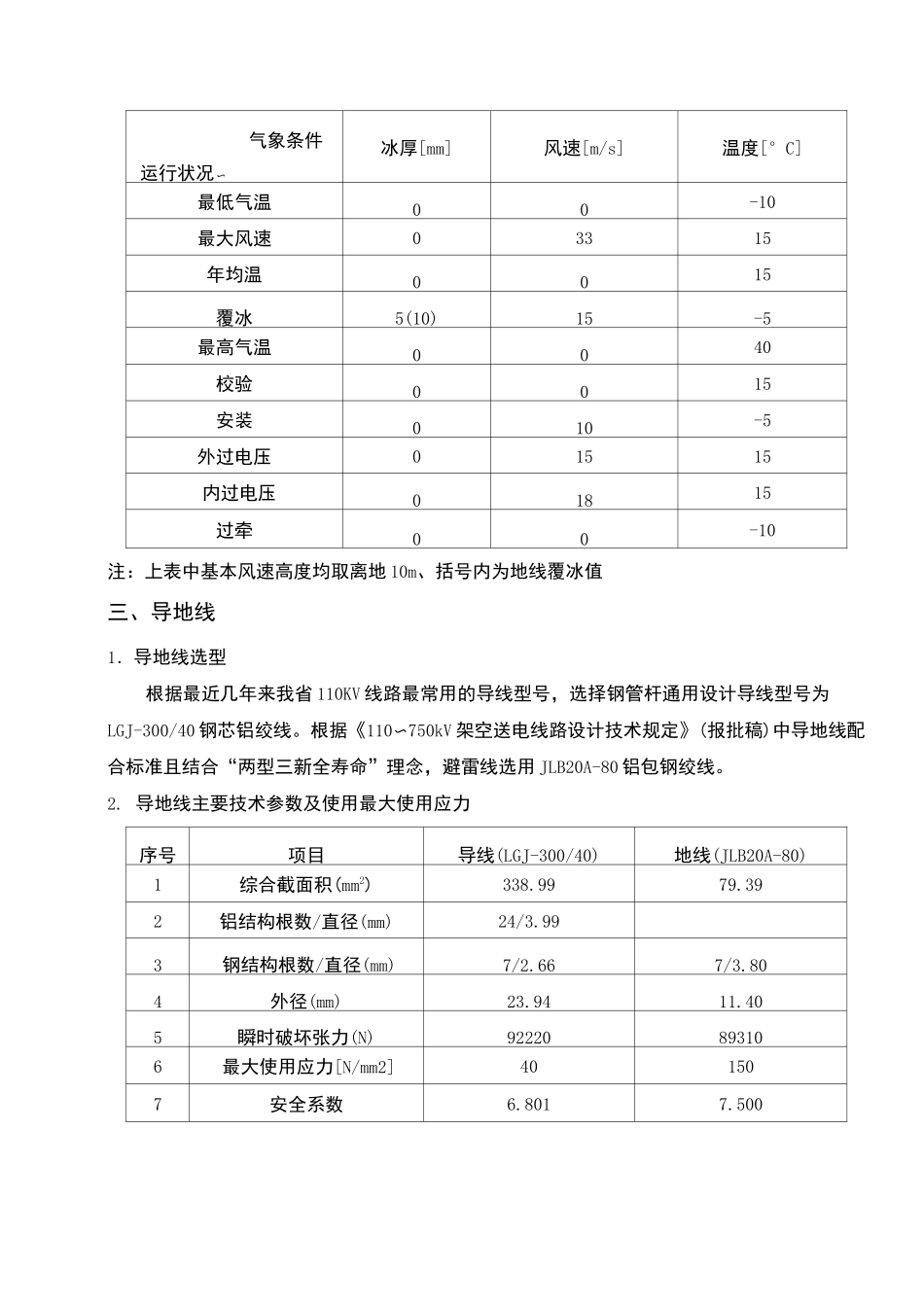

110KV 双回路架空线钢管杆通用设计说明书一、设计依据及范围1．设计依据1.2规程、规范：《110〜750kV 架空送电线路设计技术规定》(报批稿)《110~500kV 架空送电线路设计技术规程》(DL/T5092-1999)《架空送电线路钢管杆设计技术规定》(DL/T5130-2001)《送电线路基础设计技术规定》(DL/T5219-2005)2．设计内容110KV 架空送电线路双回路钢管杆以及与杆型对应的基础、绝缘子串、金具的通用设计及概算编制。本次通用设计共完成 13 种杆型的设计，其中悬垂型 3 种、耐张型 10 种，详见下表：杆型代号呼称咼(m)数量(种)直线杆GSZ21、24、273转角杆GSJ118、212转角杆GSJ218、212转角杆GSJ318、212转角杆GSJ418、212转角杆GSJ518、212二、气象条件根据《110〜750kV 架空送电线路设计技术规定》(报批稿)，选取钢管杆线路在各运行状况下的气象参数。对于最大覆冰的取值，由于钢管杆线路一般都处于平地，故按轻冰区取值。其它气象参数采用浙江省输电线路设计第 I 气象区参数。最大风速取 V=33m/s,导线覆冰值 C=5mm,地线覆冰取值 C=10mm。各设计气象条件组合详见下表：气象条件运行状况〜冰厚[mm]风速[m/s]温度[°C]最低气温00-10最大风速03315年均温0015覆冰5(10)15-5最高气温0040校验0015安装010-5外过电压01515内过电压01815过牵00-10注：上表中基本风速高度均取离地 10m、括号内为地线覆冰值三、导地线1．导地线选型根据最近几年来我省 110KV 线路最常用的导线型号，选择钢管杆通用设计导线型号为LGJ-300/40 钢芯铝绞线。根据《110〜750kV 架空送电线路设计技术规定》(报批稿)中导地线配合标准且结合“两型三新全寿命”理念，避雷线选用 JLB20A-80 铝包钢绞线。2. 导地线主要技术参数及使用最大使用应力序号项目导线(LGJ-300/40)地线(JLB20A-80)1综合截面积(mm2)338.9979.392铝结构根数/直径(mm)24/3.993钢结构根数/直径(mm)7/2.667/3.804外径(mm)23.9411.405瞬时破坏张力(N)92220893106最大使用应力[N/mm2]401507安全系数6.8017.5003. 设计档距根据钢管杆线路特征，设定导地线使用档距：水平档距 Lp=150 米，垂直档距 Lv=160 米，最大档距 Lmax=190 米。四、绝缘配合设计1. 根据浙江省电力公司文件（浙电生【2008】363 号）：关于印发《浙江电网污区分布图（2007）执行规定》的通知，通用设计钢管杆线路按《浙江电网污区分布图（2007 版）》中的 III 级污秽区设计，导线绝缘水平须满足泄漏比距大于 2.8cm/kV 的要求...
