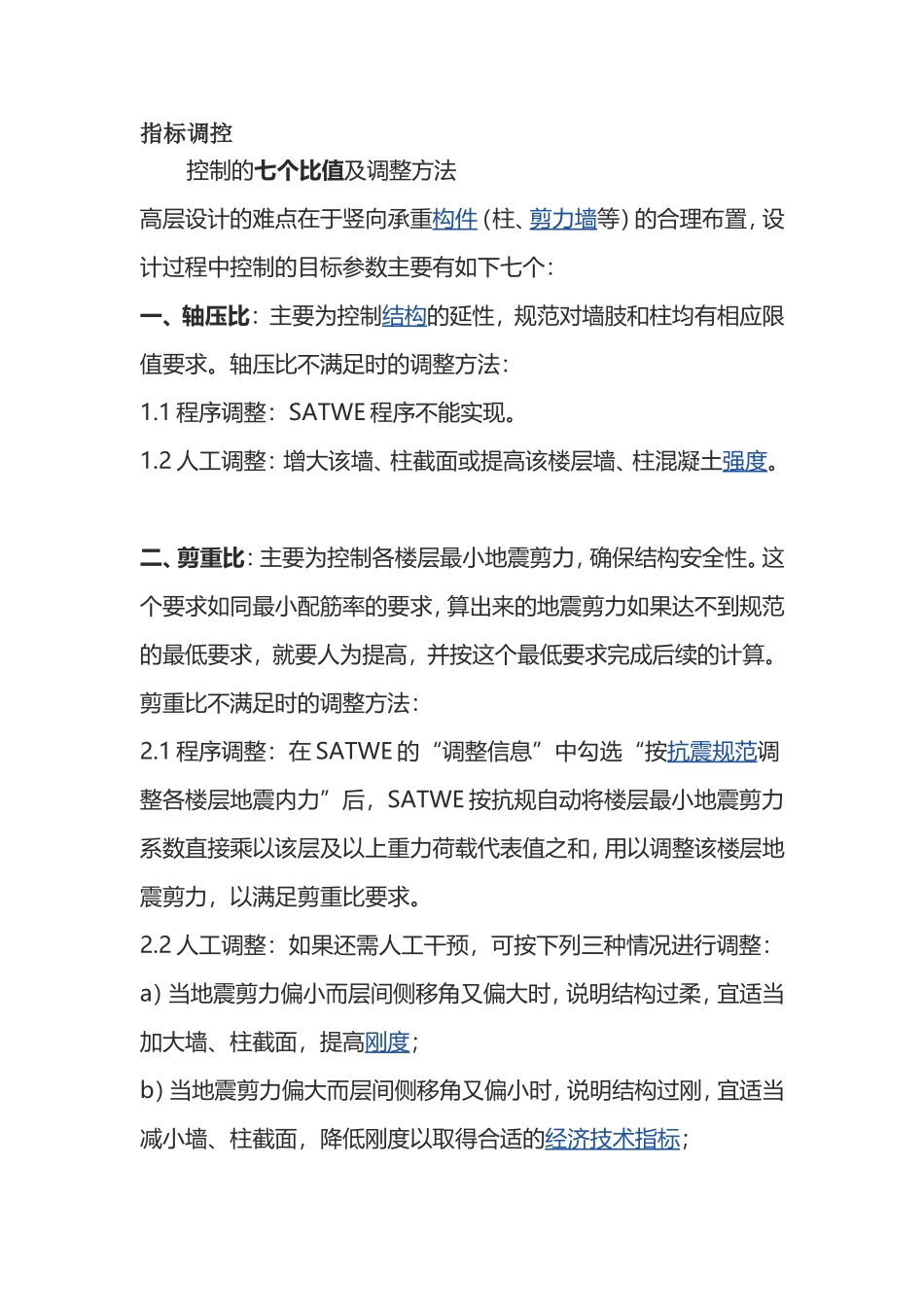

指标调控控制的七个比值及调整方法高层设计的难点在于竖向承重构件（柱、剪力墙等）的合理布置，设计过程中控制的目标参数主要有如下七个：一、轴压比：主要为控制结构的延性，规范对墙肢和柱均有相应限值要求。轴压比不满足时的调整方法：1.1程序调整：SATWE程序不能实现。1.2人工调整：增大该墙、柱截面或提高该楼层墙、柱混凝土强度。二、剪重比：主要为控制各楼层最小地震剪力，确保结构安全性。这个要求如同最小配筋率的要求，算出来的地震剪力如果达不到规范的最低要求，就要人为提高，并按这个最低要求完成后续的计算。剪重比不满足时的调整方法：2.1程序调整：在SATWE的“调整信息”中勾选“按抗震规范调整各楼层地震内力”后，SATWE按抗规自动将楼层最小地震剪力系数直接乘以该层及以上重力荷载代表值之和，用以调整该楼层地震剪力，以满足剪重比要求。2.2人工调整：如果还需人工干预，可按下列三种情况进行调整：a）当地震剪力偏小而层间侧移角又偏大时，说明结构过柔，宜适当加大墙、柱截面，提高刚度；b）当地震剪力偏大而层间侧移角又偏小时，说明结构过刚，宜适当减小墙、柱截面，降低刚度以取得合适的经济技术指标；c）当地震剪力偏小而层间侧移角又恰当时，可在SATWE的“调整信息”中的“全楼地震作用放大系数”中输入大于1的系数增大地震作用，以满足剪重比要求。插叙1.剪重比看《抗规》5.2.5，剪重比不看地下室，即正负零零以下不理。2.当剪重比不够的时候，《抗规》条文说明5.2.5那里详解。剪重比可以小于规范值，但是不能小于规范值得85%，若小于则说明这个方向的刚度不够，需要加长剪力墙长度或者厚度，且小于规范值得层数不能超过总层数的15%,超过说明刚度不够。3.剪重比的底层的数据可以小于规范的数据，但是不能小于其85%。4.剪重比不满足则调整剪力墙。5.当剪重比不够的时候可以增加刚度（上策，重新布置结构），也可以放大地震力（下策）。6.X和Y方向调整系数要小于等于1.15，若超过则要调整结构布置。三、刚度比：主要为控制结构竖向规则性，以免竖向刚度突变，形成薄弱层，对于形成的薄弱层则按高规予以加强。刚度比不满足时的调整方法：3.1程序调整：如果某楼层刚度比的计算结果不满足要求，SATWE自动将该楼层定义为薄弱层，并按高规将该楼层地震剪力放大1.15倍。3.2人工调整：如果还需人工干预，可适当降低本层层高和加强本层墙、柱或梁的刚度，适当提高上部相关楼层的层高和削弱上部相关楼层墙、柱或梁的刚度。插叙1、层间刚度比不够有两种情况，一对应的可能是层高突变，例如首层6米高（含架空层）上面3米一层，为了满足层间刚度比，则把上面的剪力墙做厚，不加长。二对应的是框支转换层，加厚加长转换层的剪力墙。2、侧向刚度，对于高层则看《高规》3.5.2，框架结构是剪切变形为主，剪力墙结构是弯曲变形为主。3、反应整栋楼整体刚度的有层间位移角，剪重比，刚重比（意义不大），这三个是硬性指标。周期不是。4、如果X方向的刚度不够，为了不增加边缘构件，L型剪力墙选择长支方向的加长，而不是短向的加长。5、框架结构刚度不满足，加大抗侧力构件截面和梁高最有效，剪力墙截面则是加长剪力墙长度。四、位移比：主要为控制结构平面规则性，以避免产生过大的偏心而导致结构产生较大的扭转效应。位移比不满足时的调整方法：4.1程序调整：SATWE程序不能实现。4.2人工调整：只能通过人工调整改变结构平面布置，减小结构刚心与形心的偏心距；可利用程序的节点搜索功能在SATWE的“分析结果图形和文本显示”中的“各层配筋构件编号简图”中快速找到位移最大的节点，加强该节点对应的墙、柱等构件的刚度；也可找出位移最小的节点削弱其刚度；直到位移比满足要求。插叙“楼层位移比”1）定义——“楼层位移比”指：楼层的最大弹性水平位移（或层间位移）与楼层两端弹性水平位移（或层间位移）平均值的比值；2）目的——限制结构的扭转；3）计算要求——考虑偶然偏心（注意：不考虑双向地震）。3、抗扭的指标：周期比和位移比。(周期比和建筑规则不规则无关，和结构布置合适有关，位移比一般不超过1.3后者1.4都不怎么调整）4、位移比《高规》3.4.5——在考...
