欧姆定律专题多种方法测电阻

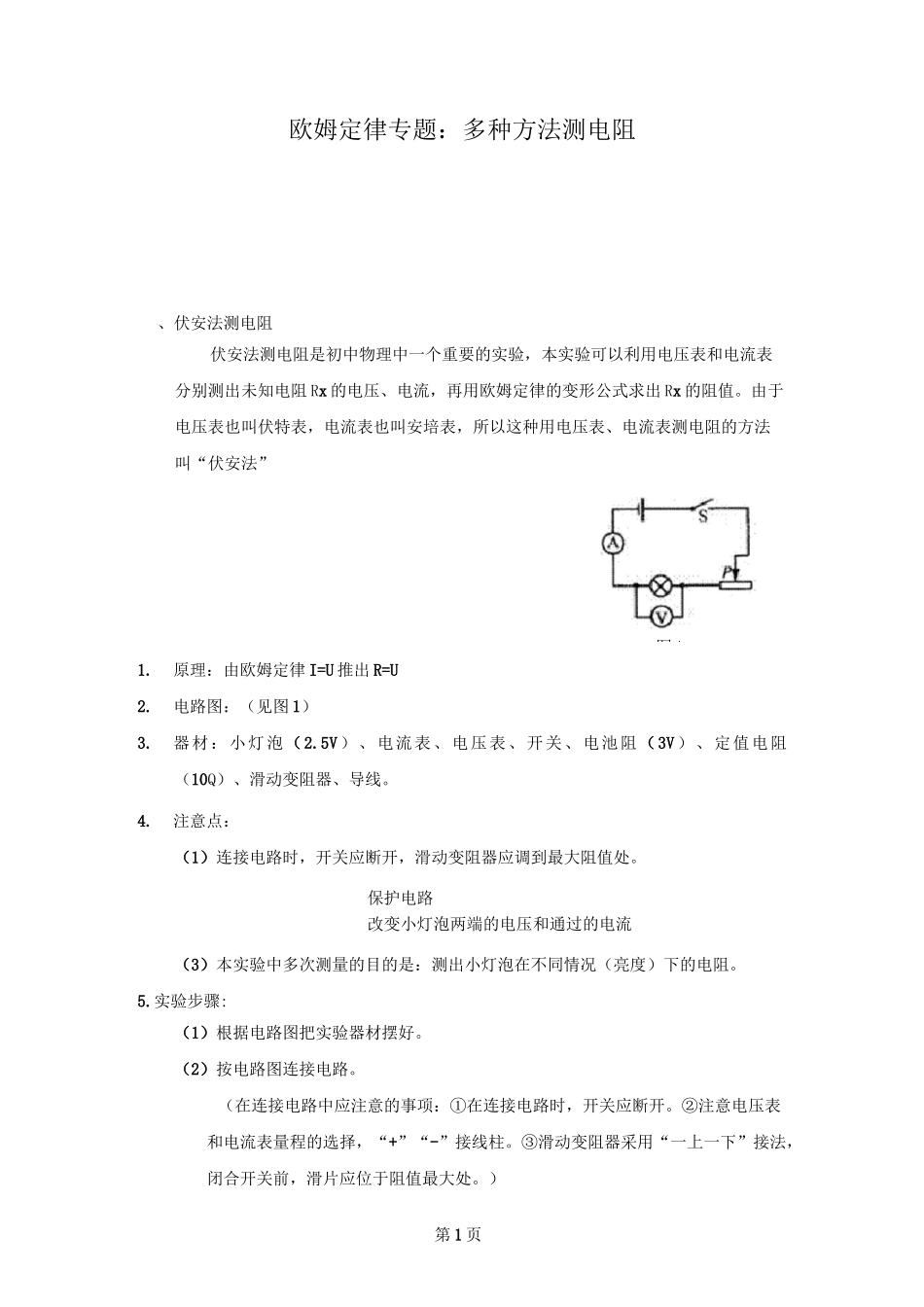

第 1 页欧姆定律专题：多种方法测电阻、伏安法测电阻伏安法测电阻是初中物理中一个重要的实验，本实验可以利用电压表和电流表分别测出未知电阻 Rx 的电压、电流，再用欧姆定律的变形公式求出 Rx 的阻值。由于电压表也叫伏特表，电流表也叫安培表，所以这种用电压表、电流表测电阻的方法叫“伏安法”1.原理：由欧姆定律 I=U 推出 R=U2.电路图：（见图 1）3.器材：小灯泡（2.5V）、电流表、电压表、开关、电池阻 （3V）、定值电阻（10Q）、滑动变阻器、导线。4.注意点：（1）连接电路时，开关应断开，滑动变阻器应调到最大阻值处。保护电路改变小灯泡两端的电压和通过的电流（3）本实验中多次测量的目的是：测出小灯泡在不同情况（亮度）下的电阻。5.实验步骤:（1）根据电路图把实验器材摆好。（2）按电路图连接电路。（在连接电路中应注意的事项：①在连接电路时，开关应断开。②注意电压表和电流表量程的选择，“+”“-”接线柱。③滑动变阻器采用“一上一下”接法，闭合开关前，滑片应位于阻值最大处。）图 1第 2 页（3）检查无误后，闭合开关，移动滑动变阻器的滑片（注意事项：移动要慢），分别使灯泡暗红（灯泡两端电压 IV）、微弱发光（灯泡两端电压 1.5V）、正常发光（灯泡两端电压 2.5V），测出对应的电压值和电流值，填入下面的表格中。实验次数灯泡亮度电压 U/V电流 I/A电阻 R/Q1灯丝暗红12微弱发光1.53正常发光2.5同时，在实验过程中，用手感受灯泡在不同亮度下的温度。随着灯泡亮度的增加,灯泡的温度升高。（4）算出灯丝在不同亮度时的电阻。6.分析与论证：展示的几组实验表格，对实验数据进行分析发现：灯泡的电阻不是定值，是变化的。是什么原因使灯丝的电阻发生变化的呢？是电压与电流吗？难点突破：（我们对比一个实验如图 2：用电压表、电流表测定值电阻的阻值R）发现：R 是定值，不随电压、电流的变化而变化。通过论证，表明灯丝的电阻发生改变的原因不在于电压与电流，那是什么原因造成的呢？我们在前面学过，影响电阻大小的因素有哪些？（材料、长度、横截面积和温度。）那是什么因素影响了灯丝的电阻呢？（是温度。）温度越高，灯丝电阻越大。这个实验再一次验证了这一点。二、测电阻的几种特殊方法1.只用电压表，不用电流表第 3 页方法一：如果只用一只电压表，用图 3 所示的电路可以测出未知 Rx 的阻值。具体的作法是先用电压表测出 Rx 两端的电压为 Ux；再用这只电压表测出定值电阻R0两端的...
