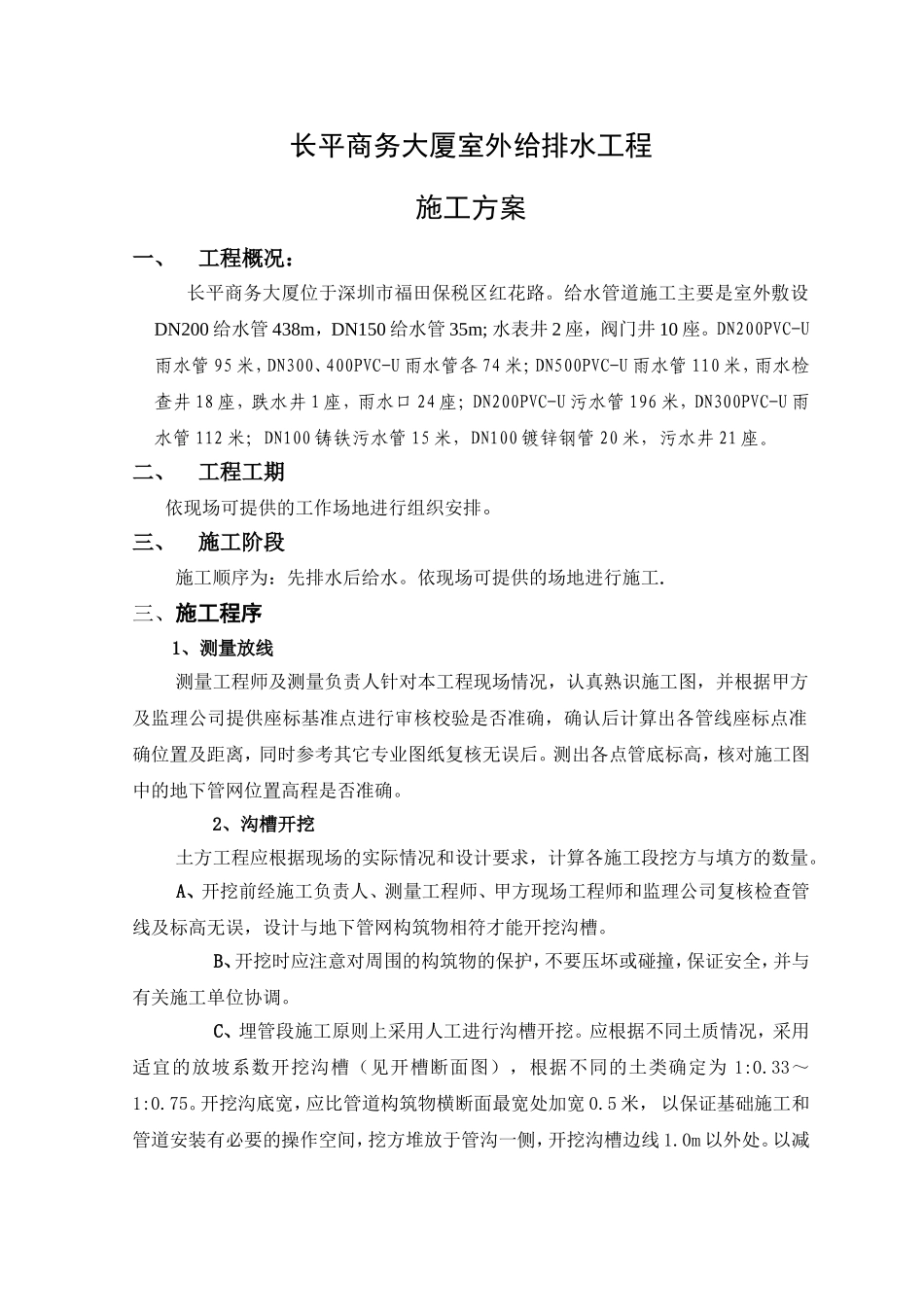

长平商务大厦室外给排水工程施工方案一、工程概况：长平商务大厦位于深圳市福田保税区红花路。给水管道施工主要是室外敷设DN200给水管438m，DN150给水管35m;水表井2座，阀门井10座。DN200PVC-U雨水管95米，DN300、400PVC-U雨水管各74米；DN500PVC-U雨水管110米，雨水检查井18座，跌水井1座，雨水口24座；DN200PVC-U污水管196米，DN300PVC-U雨水管112米；DN100铸铁污水管15米，DN100镀锌钢管20米，污水井21座。二、工程工期依现场可提供的工作场地进行组织安排。三、施工阶段施工顺序为：先排水后给水。依现场可提供的场地进行施工.三、施工程序1、测量放线测量工程师及测量负责人针对本工程现场情况，认真熟识施工图，并根据甲方及监理公司提供座标基准点进行审核校验是否准确，确认后计算出各管线座标点准确位置及距离，同时参考其它专业图纸复核无误后。测出各点管底标高，核对施工图中的地下管网位置高程是否准确。2、沟槽开挖土方工程应根据现场的实际情况和设计要求，计算各施工段挖方与填方的数量。A、开挖前经施工负责人、测量工程师、甲方现场工程师和监理公司复核检查管线及标高无误，设计与地下管网构筑物相符才能开挖沟槽。B、开挖时应注意对周围的构筑物的保护，不要压坏或碰撞，保证安全，并与有关施工单位协调。C、埋管段施工原则上采用人工进行沟槽开挖。应根据不同土质情况，采用适宜的放坡系数开挖沟槽（见开槽断面图），根据不同的土类确定为1:0.33～1:0.75。开挖沟底宽，应比管道构筑物横断面最宽处加宽0.5米，以保证基础施工和管道安装有必要的操作空间，挖方堆放于管沟一侧，开挖沟槽边线1.0m以外处。以减少坑壁荷载，保证基坑壁稳定，且不影响交通。沟槽开挖期间应加强标高和中线控制测量，防止超挖。当人工开挖沟槽深度超过2.0米且地质情况较差时，需对坑壁进行支撑。D、施工排水：施工期间为保持管沟槽底内干燥，根据埋管段实际情况，采用以下方式进行排水：a、埋管施工的沟槽开挖,管道安装应由低向高进行,以利自然排水；b、开挖沟槽一侧设排水沟,平坡段每间隔一定距离设集水坑,采用抽水机进行排水。3、管道基础管道基础，视地下土质情况而定。管槽开挖后，如遇橡皮土，密实度不符合规范要求的，需做换土处理，然后进行分层夯实。给排水管沟底均铺设100mm厚砂垫层，经夯实后即可安装管道。如遇基槽土质松软，不符合设计要求的，必须提请甲方和设计院确定施工方案及工程量。正常情况基础施工处理须严格按照有关规定进行。4、管道安装A、吊装下管管道安装采用人工和手动葫芦及起重车相配合的方式进行吊装下管，管道吊装必须用专用吊装胶套钢丝绳,不准用钢丝绳直接吊装。管道安装前必须对垫层的标高进行复测，并先定出节点和构筑物的位置。管道安装时，严格控制管口中心高程及左右偏移，除图纸中规定外，不得大于5mm，高程偏差控制在±20MM内，直管至少每两节测一次，弯管、渐变管每节测一次。每节斜率不得超过1.5/1000。管道安装后逐节或逐段管口的椭园度不得超过3D/1000(其中D为管道直径)。B、PE塑料给水管安装1.焊接工艺1.1焊接工艺曲线和参数聚乙烯管材的焊接一般分三个阶段，加热段、切换段、对接段，根据管子的不同规格和截面积制定其焊接参数。焊接工艺三个重要参数：温度、压力、时间－PE熔接过程中压力、时间的关系（见图8.6）。1)．温度的确定聚乙烯管材对接焊的最佳焊接温度为200～230℃，一般生产厂家确定为210±10℃；是聚乙烯材料的加工温度，在材料粘流态转化温度之上，只有在这种条件下，聚乙烯产生熔融流动，聚合物的大分子才能进行相互扩散形成缠绕，得到最大的强度和高质量的焊接结果；实践证明，温度低于180℃，即使加热时间长，也不能达到质量好的焊接结果。如果温度过高，将有可能激活分子链中的C键与氧发生反应，使材料降解，聚乙烯材料将受到氧化破坏。析出挥发性的物质和气体，材料结构发生变化，生成不饱和烃，出现杂质，从而使焊接质量降低。2)．时间的确定·加热时间的确定：焊接端面平整后10×壁厚（mm）秒。加热时间的长短，决定焊接的质量；是否能将温度均匀传递到焊接面及一定的深度，在转换的阶段保持最佳的焊接温度。管端...
