城市供电配网自动化专题汇报材料-VIP专享

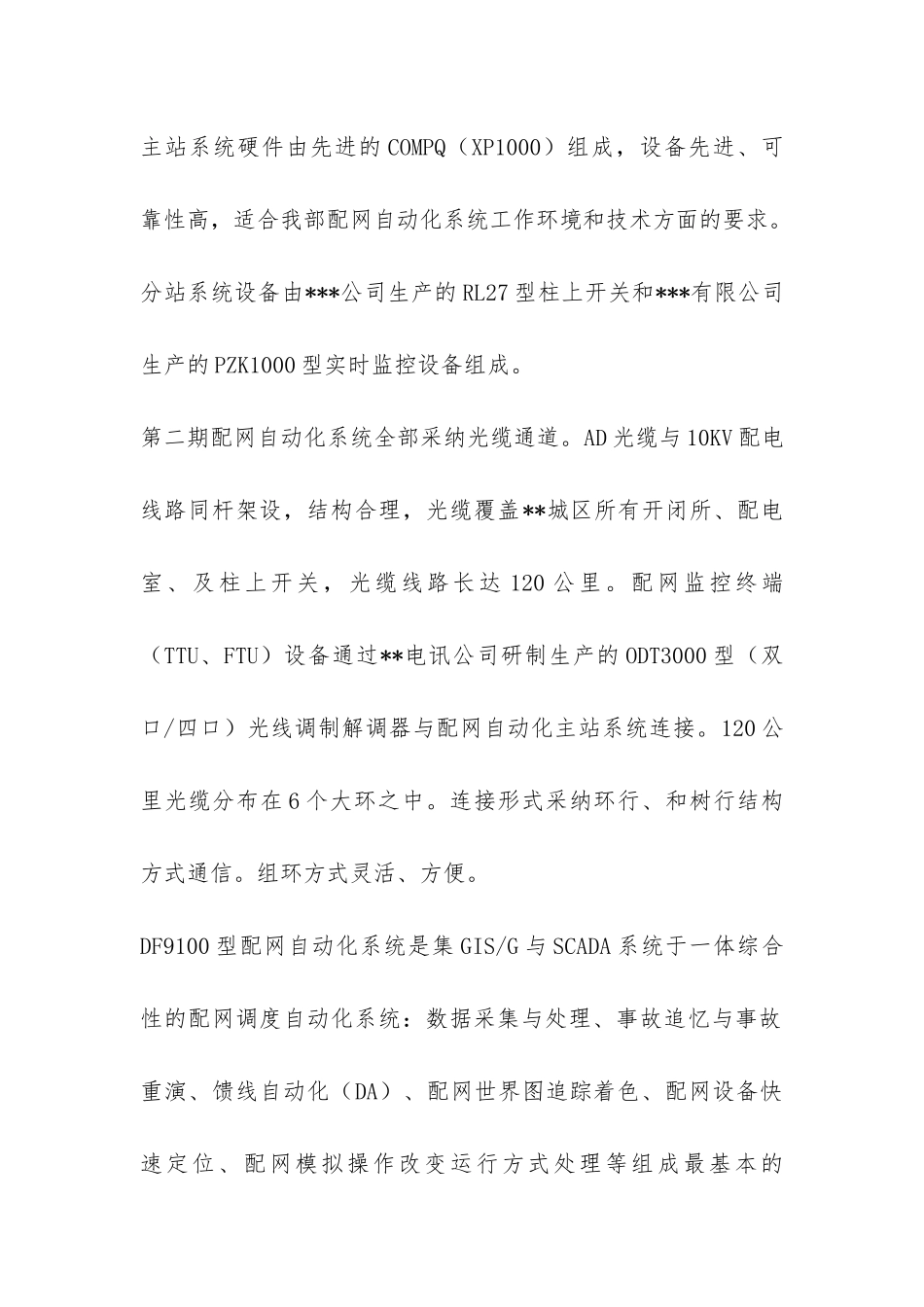

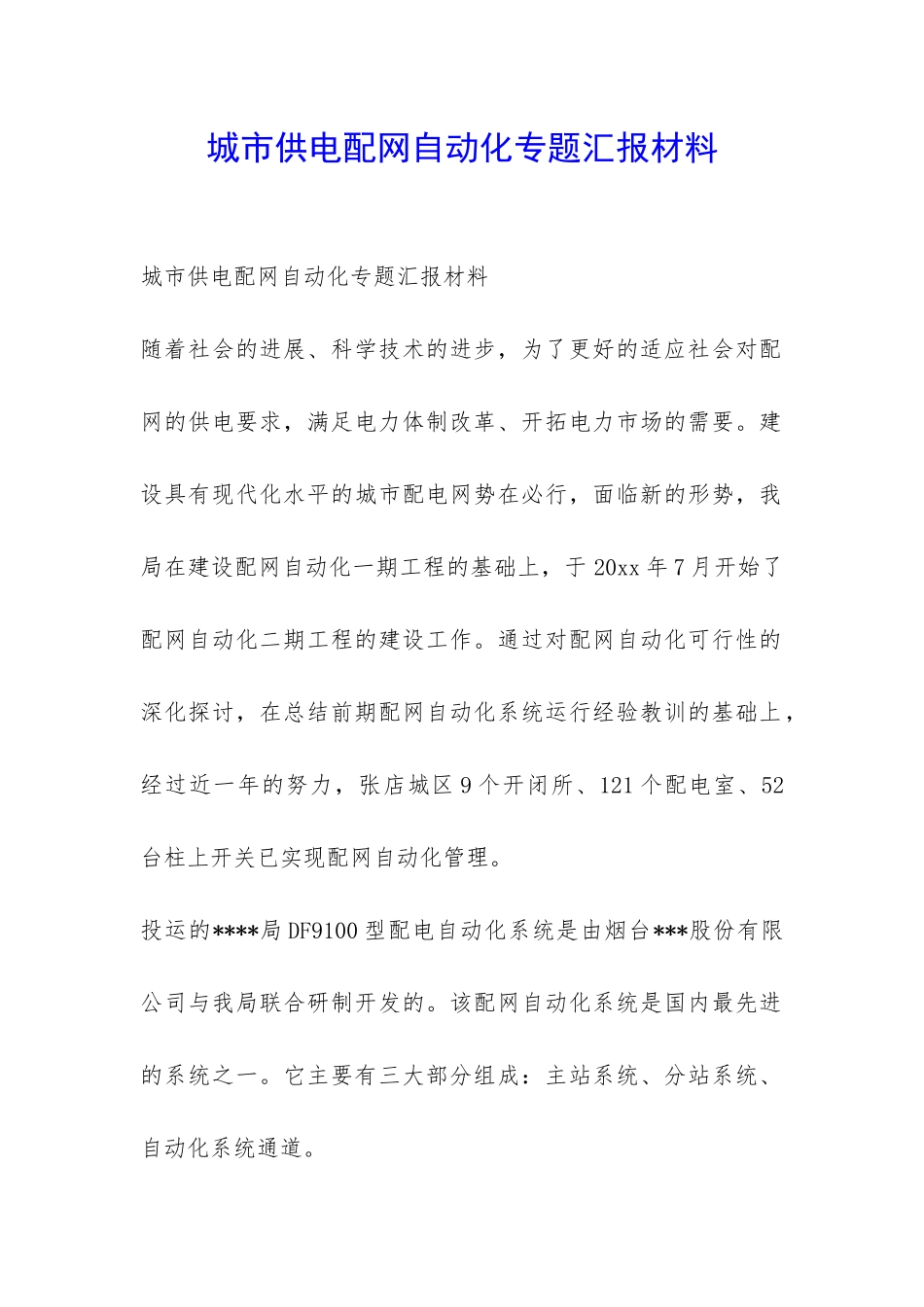

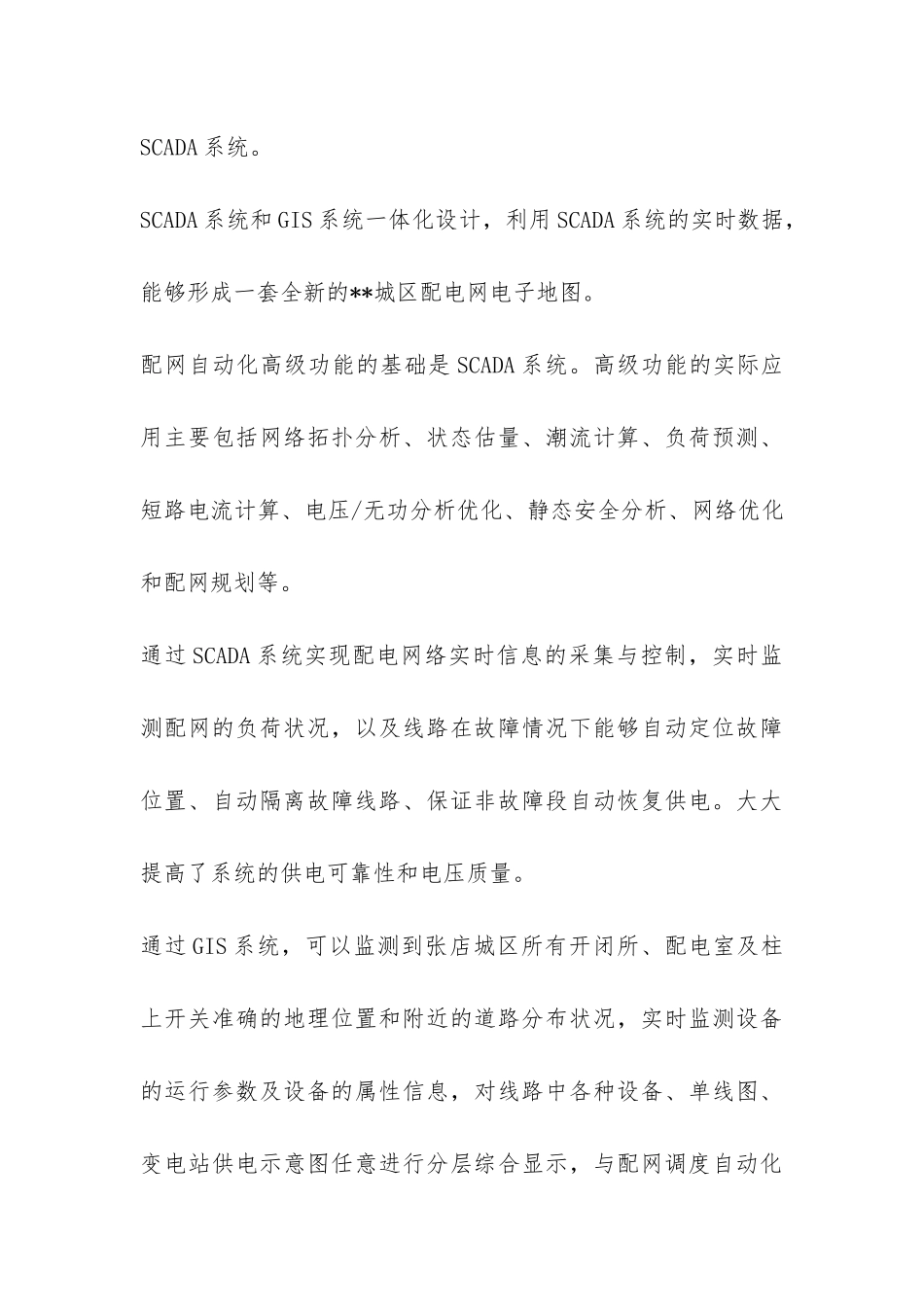

城市供电配网自动化专题汇报材料 城市供电配网自动化专题汇报材料随着社会的进展、科学技术的进步，为了更好的适应社会对配网的供电要求，满足电力体制改革、开拓电力市场的需要。建设具有现代化水平的城市配电网势在必行，面临新的形势，我局在建设配网自动化一期工程的基础上，于 20xx 年 7 月开始了配网自动化二期工程的建设工作。通过对配网自动化可行性的深化探讨，在总结前期配网自动化系统运行经验教训的基础上，经过近一年的努力，张店城区 9 个开闭所、121 个配电室、52台柱上开关已实现配网自动化管理。投运的****局 DF9100 型配电自动化系统是由烟台***股份有限公司与我局联合研制开发的。该配网自动化系统是国内最先进的系统之一。它主要有三大部分组成：主站系统、分站系统、自动化系统通道。主站系统硬件由先进的 COMPQ（XP1000）组成，设备先进、可靠性高，适合我部配网自动化系统工作环境和技术方面的要求。分站系统设备由***公司生产的 RL27 型柱上开关和***有限公司生产的 PZK1000 型实时监控设备组成。第二期配网自动化系统全部采纳光缆通道。AD 光缆与 10KV 配电线路同杆架设，结构合理，光缆覆盖**城区所有开闭所、配电室、及柱上开关，光缆线路长达 120 公里。配网监控终端（TTU、FTU）设备通过**电讯公司研制生产的 ODT3000 型（双口/四口）光线调制解调器与配网自动化主站系统连接。120 公里光缆分布在 6 个大环之中。连接形式采纳环行、和树行结构方式通信。组环方式灵活、方便。DF9100 型配网自动化系统是集 GIS/G 与 SCADA 系统于一体综合性的配网调度自动化系统：数据采集与处理、事故追忆与事故重演、馈线自动化（DA）、配网世界图追踪着色、配网设备快速定位、配网模拟操作改变运行方式处理等组成最基本的SCADA 系统。SCADA 系统和 GIS 系统一体化设计，利用 SCADA 系统的实时数据，能够形成一套全新的**城区配电网电子地图。配网自动化高级功能的基础是 SCADA 系统。高级功能的实际应用主要包括网络拓扑分析、状态估量、潮流计算、负荷预测、短路电流计算、电压/无功分析优化、静态安全分析、网络优化和配网规划等。通过 SCADA 系统实现配电网络实时信息的采集与控制，实时监测配网的负荷状况，以及线路在故障情况下能够自动定位故障位置、自动隔离故障线路、保证非故障段自动恢复供电。大大提高了系统的供电可靠性和电压质量。通过 GIS 系统，可以监测到张店城区所有开...
