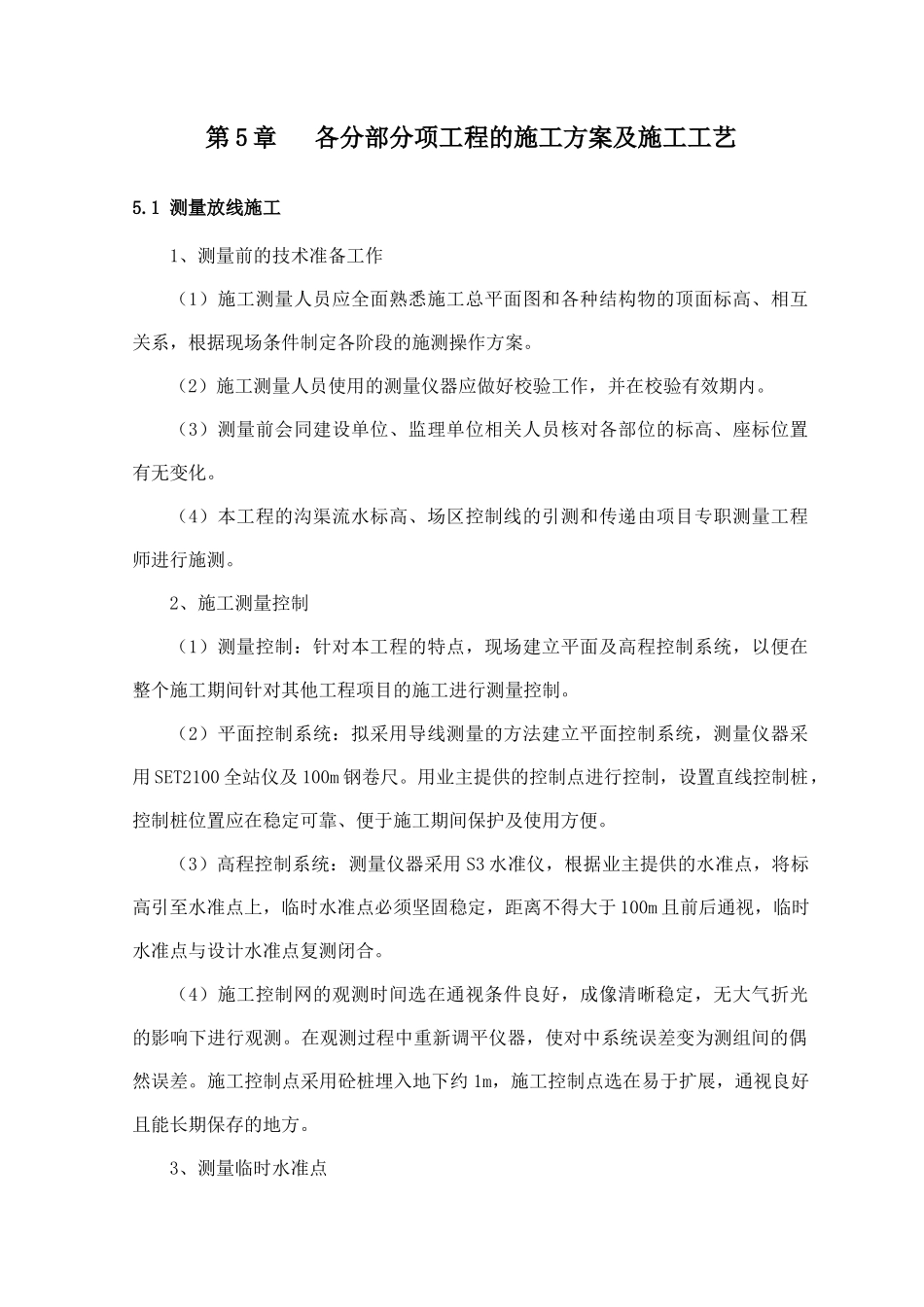

第 5 章 各分部分项工程的施工方案及施工工艺5.1 测量放线施工1、测量前的技术准备工作（1）施工测量人员应全面熟悉施工总平面图和各种结构物的顶面标高、相互关系，根据现场条件制定各阶段的施测操作方案。（2）施工测量人员使用的测量仪器应做好校验工作，并在校验有效期内。 （3）测量前会同建设单位、监理单位相关人员核对各部位的标高、座标位置有无变化。（4）本工程的沟渠流水标高、场区控制线的引测和传递由项目专职测量工程师进行施测。2、施工测量控制（1）测量控制：针对本工程的特点，现场建立平面及高程控制系统，以便在整个施工期间针对其他工程项目的施工进行测量控制。（2）平面控制系统：拟采用导线测量的方法建立平面控制系统，测量仪器采用 SET2100 全站仪及 100m 钢卷尺。用业主提供的控制点进行控制，设置直线控制桩，控制桩位置应在稳定可靠、便于施工期间保护及使用方便。（3）高程控制系统：测量仪器采用 S3 水准仪，根据业主提供的水准点，将标高引至水准点上，临时水准点必须坚固稳定，距离不得大于 100m 且前后通视，临时水准点与设计水准点复测闭合。（4）施工控制网的观测时间选在通视条件良好，成像清晰稳定，无大气折光的影响下进行观测。在观测过程中重新调平仪器，使对中系统误差变为测组间的偶然误差。施工控制点采用砼桩埋入地下约 1m，施工控制点选在易于扩展，通视良好且能长期保存的地方。3、测量临时水准点工程施工之前，应根据图纸指定水准系统的已知水准点，引导至施工范围内，设置临时水准点，当施工牵涉到的水准系统不是一个标准时，应同意换算为工程的施工水准系统，据此设立临时水准点。临时水准点设置后，要逐一编号，其精度要求闭合差不得超过规范要求，并标在图纸上。根据需要和设置的牢固程度应定期进行复测。临时水准点的设置要求是：（1）应设置在坚硬的固定建筑物、构筑物上，或者设置在不受影响和外界干扰的稳定土层内。（2）每 100m 设置一个水准点。（3）两水准点之间能保持通视。4、平面放线根据工程的起点、终点、导线桩和转折点的设计坐标，计算出这些点与附近控制点或建筑物之间的关系，然后根据这些关系把各个放线点用标桩固定在地面上。为了避免差错，每个点在接到监理的交点后都要进行复核，并将复核结果报于监理。平面放线时，在工程的起点、导线桩、终点和转折点均已打桩核定后，再进行中心线和转角测量。中心线测量时，应每隔 20～30m 打一中心桩，中心桩的间...
