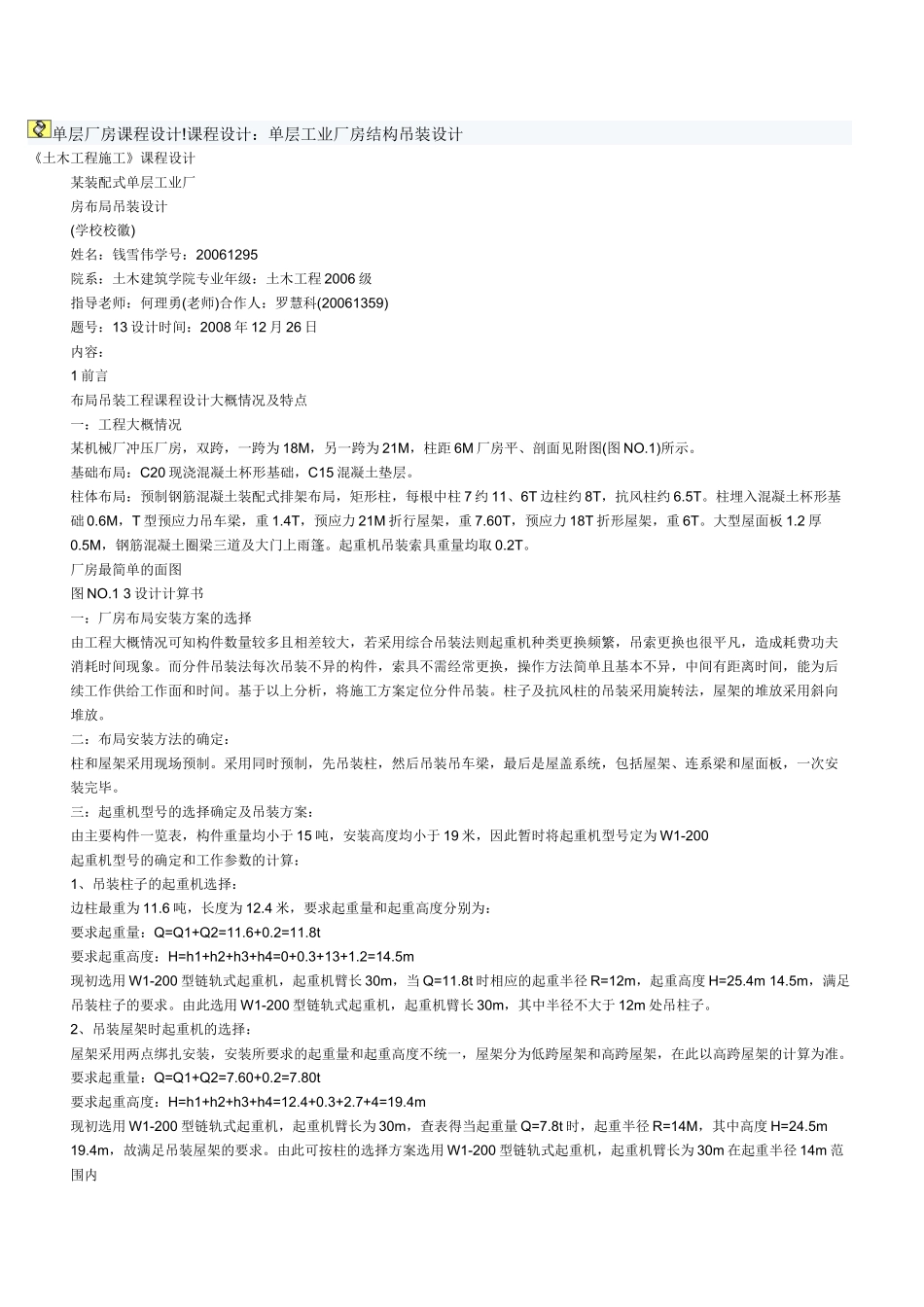

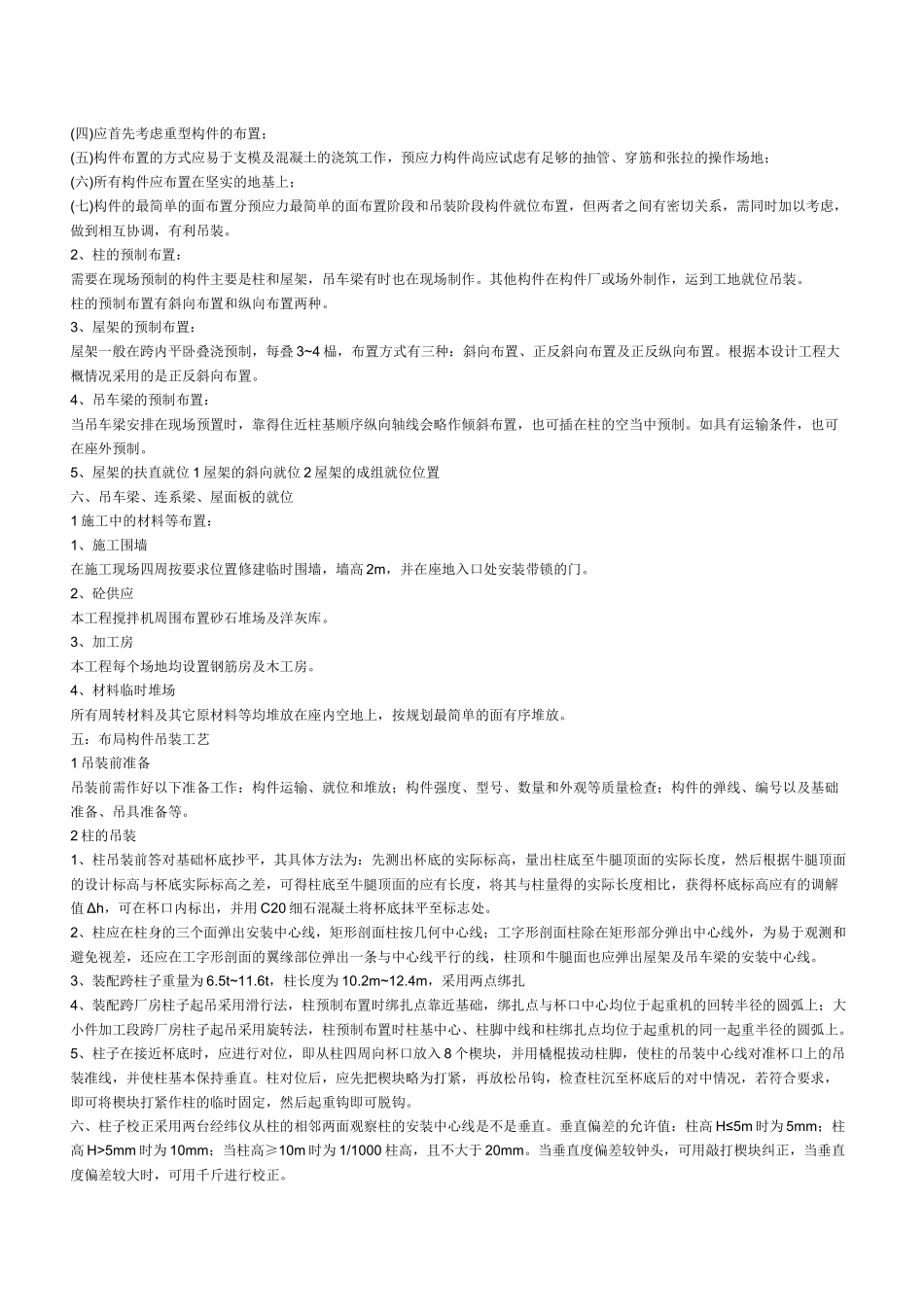

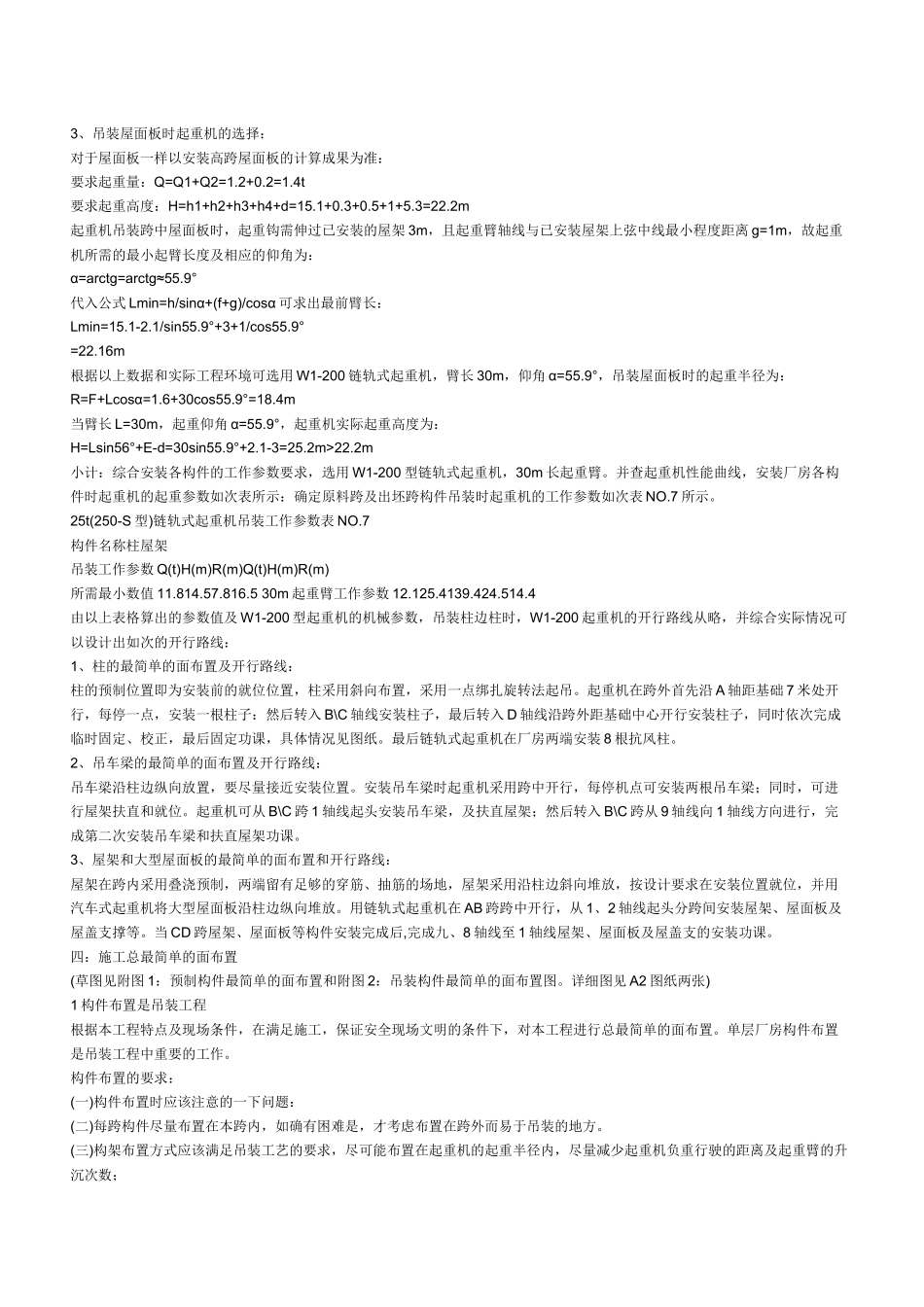

单层厂房课程设计!课程设计：单层工业厂房结构吊装设计 《土木工程施工》课程设计某装配式单层工业厂房布局吊装设计(学校校徽)姓名：钱雪伟学号：20061295院系：土木建筑学院专业年级：土木工程 2006 级指导老师：何理勇(老师)合作人：罗慧科(20061359)题号：13 设计时间：2008 年 12 月 26 日内容：1 前言布局吊装工程课程设计大概情况及特点一：工程大概情况某机械厂冲压厂房，双跨，一跨为 18M，另一跨为 21M，柱距 6M 厂房平、剖面见附图(图 NO.1)所示。基础布局：C20 现浇混凝土杯形基础，C15 混凝土垫层。柱体布局：预制钢筋混凝土装配式排架布局，矩形柱，每根中柱 7 约 11、6T 边柱约 8T，抗风柱约 6.5T。柱埋入混凝土杯形基础 0.6M，T 型预应力吊车梁，重 1.4T，预应力 21M 折行屋架，重 7.60T，预应力 18T 折形屋架，重 6T。大型屋面板 1.2 厚0.5M，钢筋混凝土圈梁三道及大门上雨篷。起重机吊装索具重量均取 0.2T。厂房最简单的面图图 NO.1 3 设计计算书一：厂房布局安装方案的选择由工程大概情况可知构件数量较多且相差较大，若采用综合吊装法则起重机种类更换频繁，吊索更换也很平凡，造成耗费功夫消耗时间现象。而分件吊装法每次吊装不异的构件，索具不需经常更换，操作方法简单且基本不异，中间有距离时间，能为后续工作供给工作面和时间。基于以上分析，将施工方案定位分件吊装。柱子及抗风柱的吊装采用旋转法，屋架的堆放采用斜向堆放。二：布局安装方法的确定：柱和屋架采用现场预制。采用同时预制，先吊装柱，然后吊装吊车梁，最后是屋盖系统，包括屋架、连系梁和屋面板，一次安装完毕。三：起重机型号的选择确定及吊装方案：由主要构件一览表，构件重量均小于 15 吨，安装高度均小于 19 米，因此暂时将起重机型号定为 W1-200起重机型号的确定和工作参数的计算：1、吊装柱子的起重机选择：边柱最重为 11.6 吨，长度为 12.4 米，要求起重量和起重高度分别为：要求起重量：Q=Q1+Q2=11.6+0.2=11.8t要求起重高度：H=h1+h2+h3+h4=0+0.3+13+1.2=14.5m现初选用 W1-200 型链轨式起重机，起重机臂长 30m，当 Q=11.8t 时相应的起重半径 R=12m，起重高度 H=25.4m 14.5m，满足吊装柱子的要求。由此选用 W1-200 型链轨式起重机，起重机臂长 30m，其中半径不大于 12m 处吊柱子。2、吊装屋架时起重机的选择：屋架采用两点绑扎安装，安装所要求的起重量和起重高度不统一，屋架分为...
