单层工业厂房设计(原创)

单层工业厂房设计(原创)_第1页
1/41
单层工业厂房设计(原创)_第2页
2/41
单层工业厂房设计(原创)_第3页
3/41

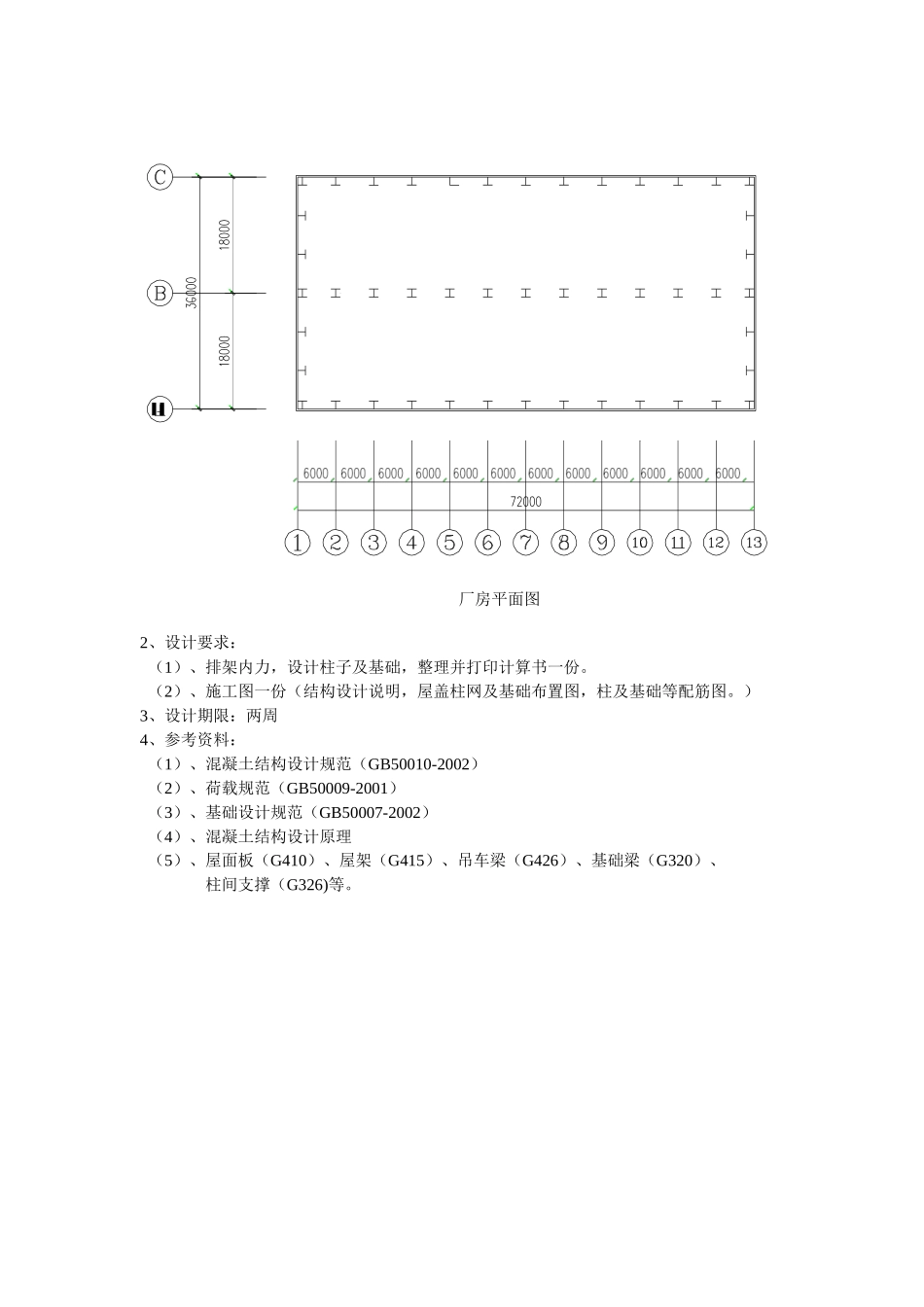

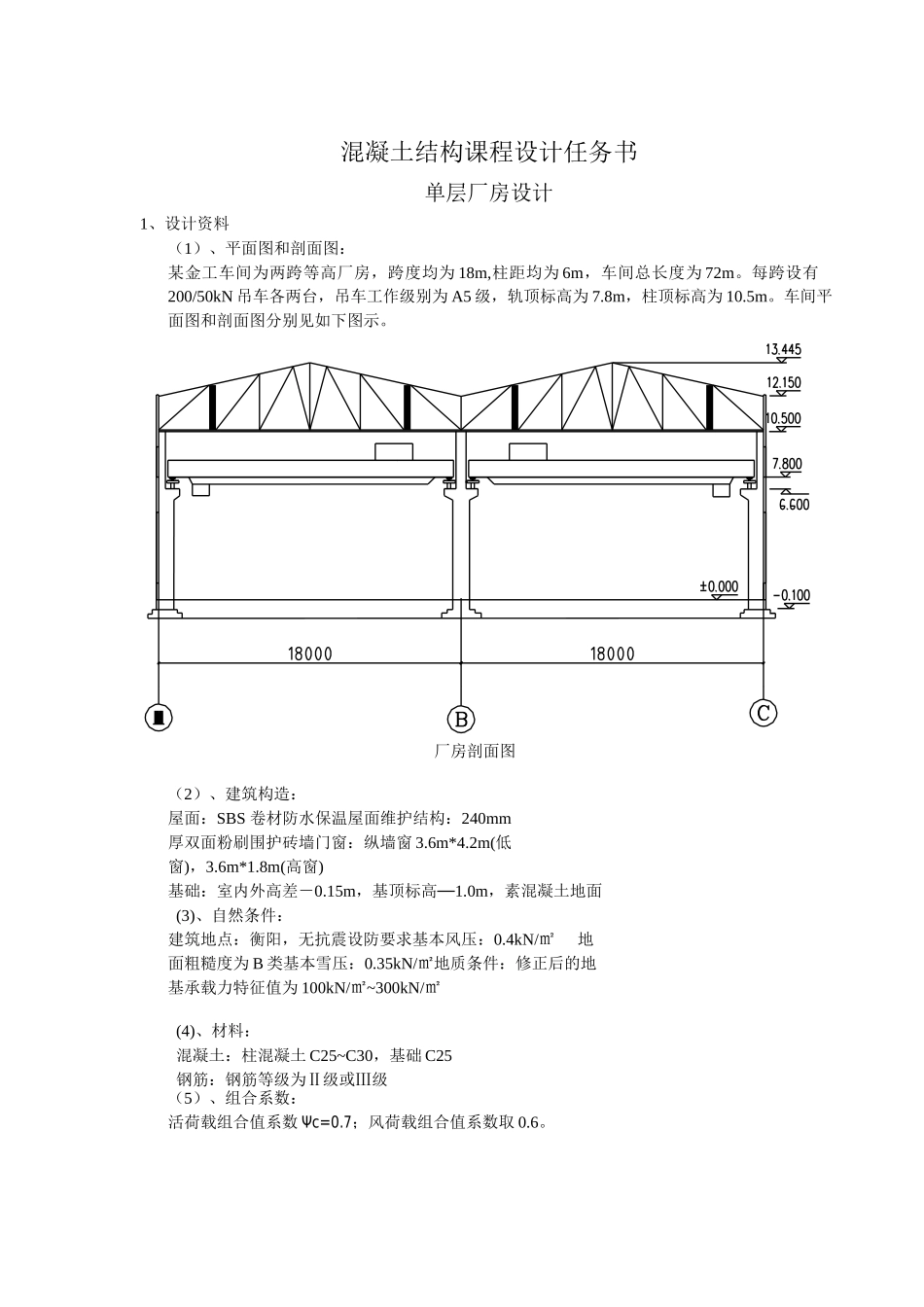

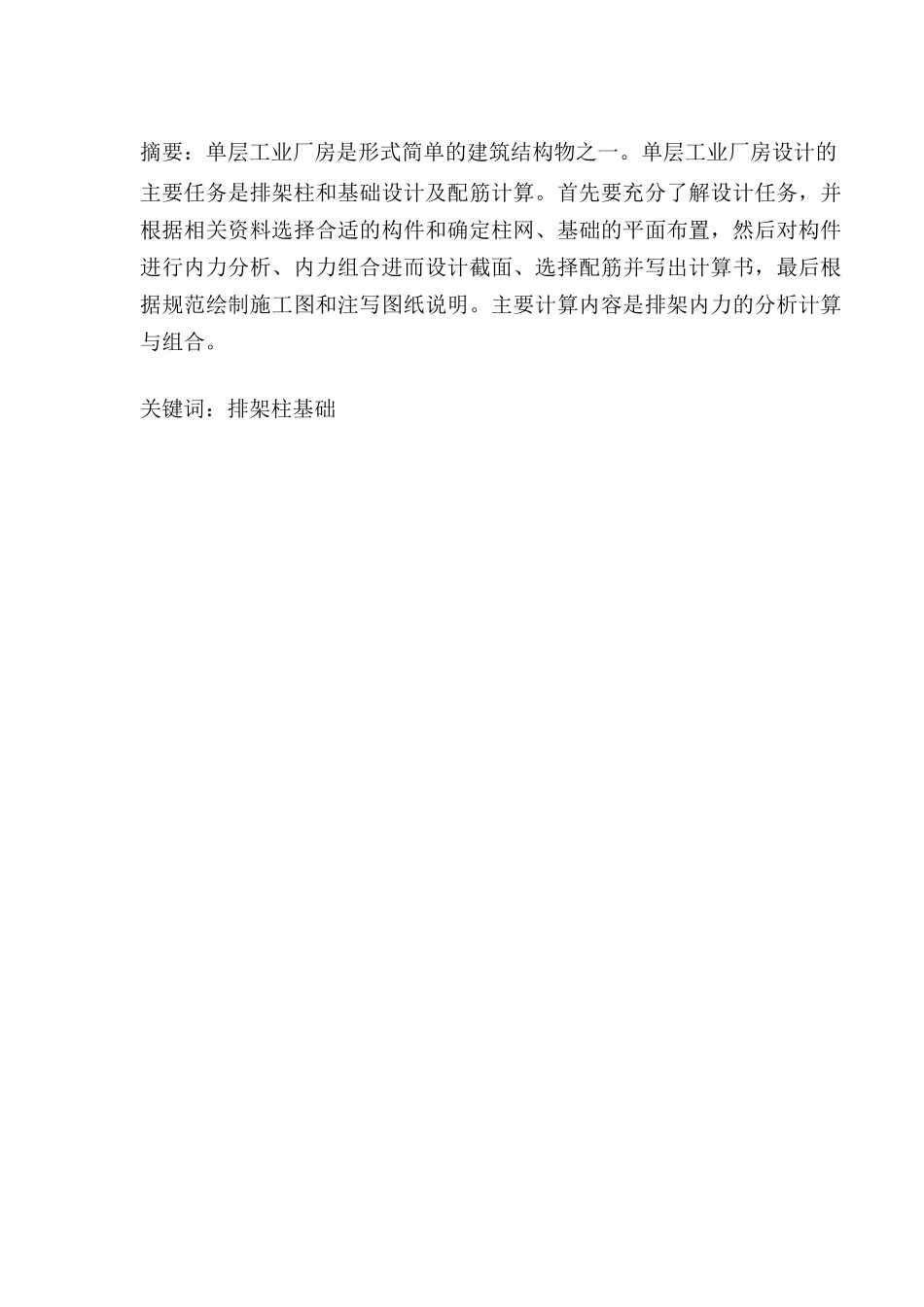

混凝土结构课程设计任务书单层厂房设计1、设计资料(1)、平面图和剖面图:某金工车间为两跨等高厂房,跨度均为 18m,柱距均为 6m,车间总长度为 72m。每跨设有200/50kN 吊车各两台,吊车工作级别为 A5 级,轨顶标高为 7.8m,柱顶标高为 10.5m。车间平面图和剖面图分别见如下图示。厂房剖面图(2)、建筑构造:屋面:SBS 卷材防水保温屋面维护结构:240mm厚双面粉刷围护砖墙门窗:纵墙窗 3.6m*4.2m(低窗),3.6m*1.8m(高窗)基础:室内外高差-0.15m,基顶标高—1.0m,素混凝土地面(3)、自然条件:建筑地点:衡阳,无抗震设防要求基本风压:0.4kN/㎡地面粗糙度为 B 类基本雪压:0.35kN/㎡地质条件:修正后的地基承载力特征值为 100kN/㎡~300kN/㎡(4)、材料:混凝土:柱混凝土 C25~C30,基础 C25钢筋:钢筋等级为Ⅱ级或Ⅲ级(5)、组合系数:活荷载组合值系数 Ψc=0.7;风荷载组合值系数取 0.6。厂房平面图2、设计要求:(1)、排架内力,设计柱子及基础,整理并打印计算书一份。(2)、施工图一份(结构设计说明,屋盖柱网及基础布置图,柱及基础等配筋图。)3、设计期限:两周4、参考资料:(1)、混凝土结构设计规范(GB50010-2002)(2)、荷载规范(GB50009-2001)(3)、基础设计规范(GB50007-2002)(4)、混凝土结构设计原理(5)、屋面板(G410)、屋架(G415)、吊车梁(G426)、基础梁(G320)、柱间支撑(G326)等。摘要:单层工业厂房是形式简单的建筑结构物之一。单层工业厂房设计的主要任务是排架柱和基础设计及配筋计算。首先要充分了解设计任务,并根据相关资料选择合适的构件和确定柱网、基础的平面布置,然后对构件进行内力分析、内力组合进而设计截面、选择配筋并写出计算书,最后根据规范绘制施工图和注写图纸说明。主要计算内容是排架内力的分析计算与组合。关键词:排架柱基础计算书内容一、结构方案及主要承重构件选型根据厂房跨度,柱顶高度及吊车起吊量大小,本车间采用钢筋混凝土排架结构,结构平面图如图一所示:图一、厂房结构布置图为了保证屋盖的整体性和空间刚度,屋盖采用无檩体系,根据厂房具体条件柱间支撑设置如图二所示:图二、厂房平面和柱间支撑布置图厂房各主要构件选型见下表构件名称标准图集选用型号重力荷载标准值容许荷载预应力混凝土屋面板G410(一)1.5*6mYWB-3Ⅱ(中间跨)YWB-3Ⅱs(端跨)1.5KN/㎡(包含灌缝重)3.65KN/㎡预应力混凝土折线型屋架G415(一)YWJ18-2-Aa69KN/榀0.05KN/㎡(...
