单相本地费控智能电能表(载波)使用说明书26

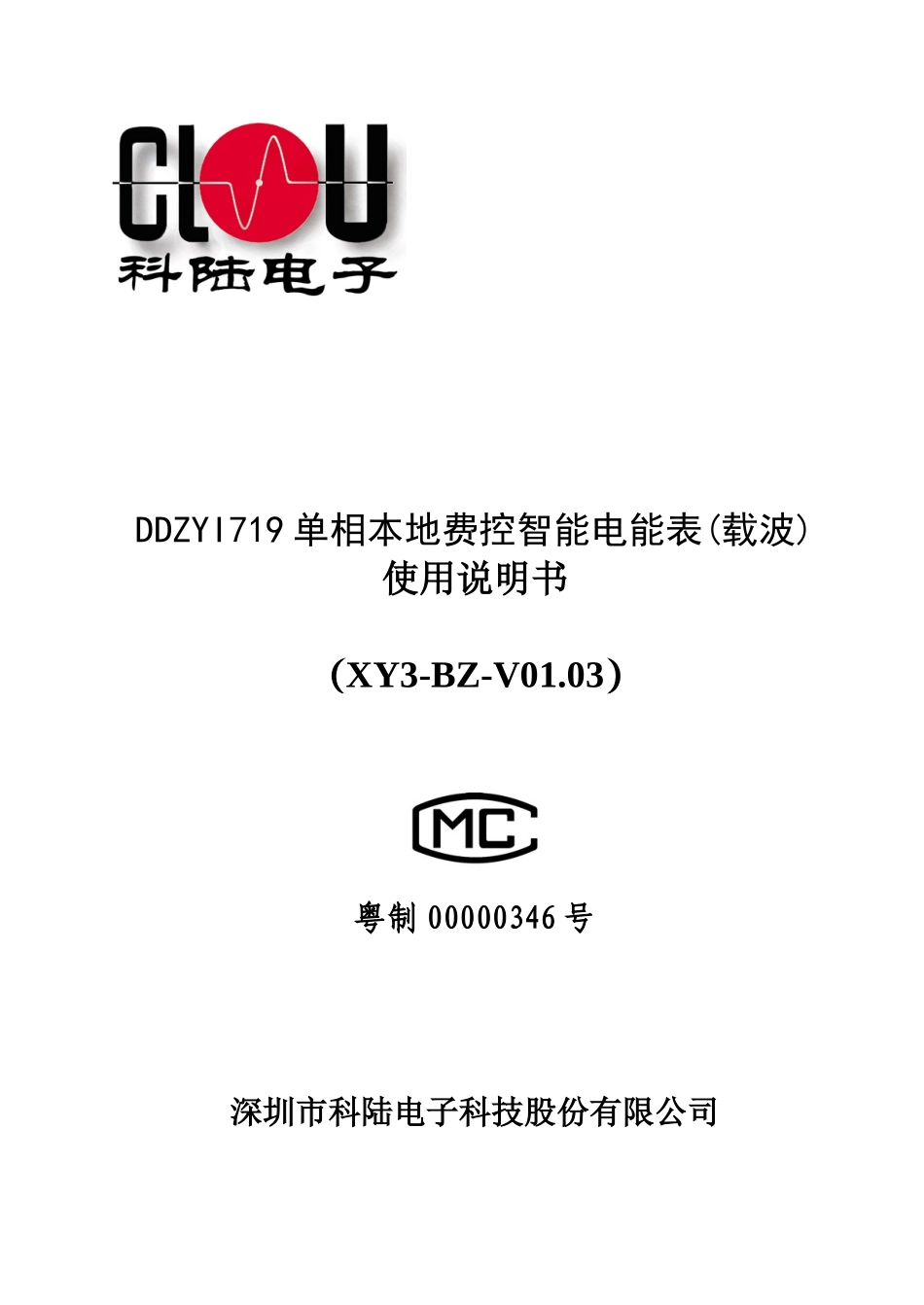

单相本地费控智能电能表(载波)使用说明书26_第1页
1/28

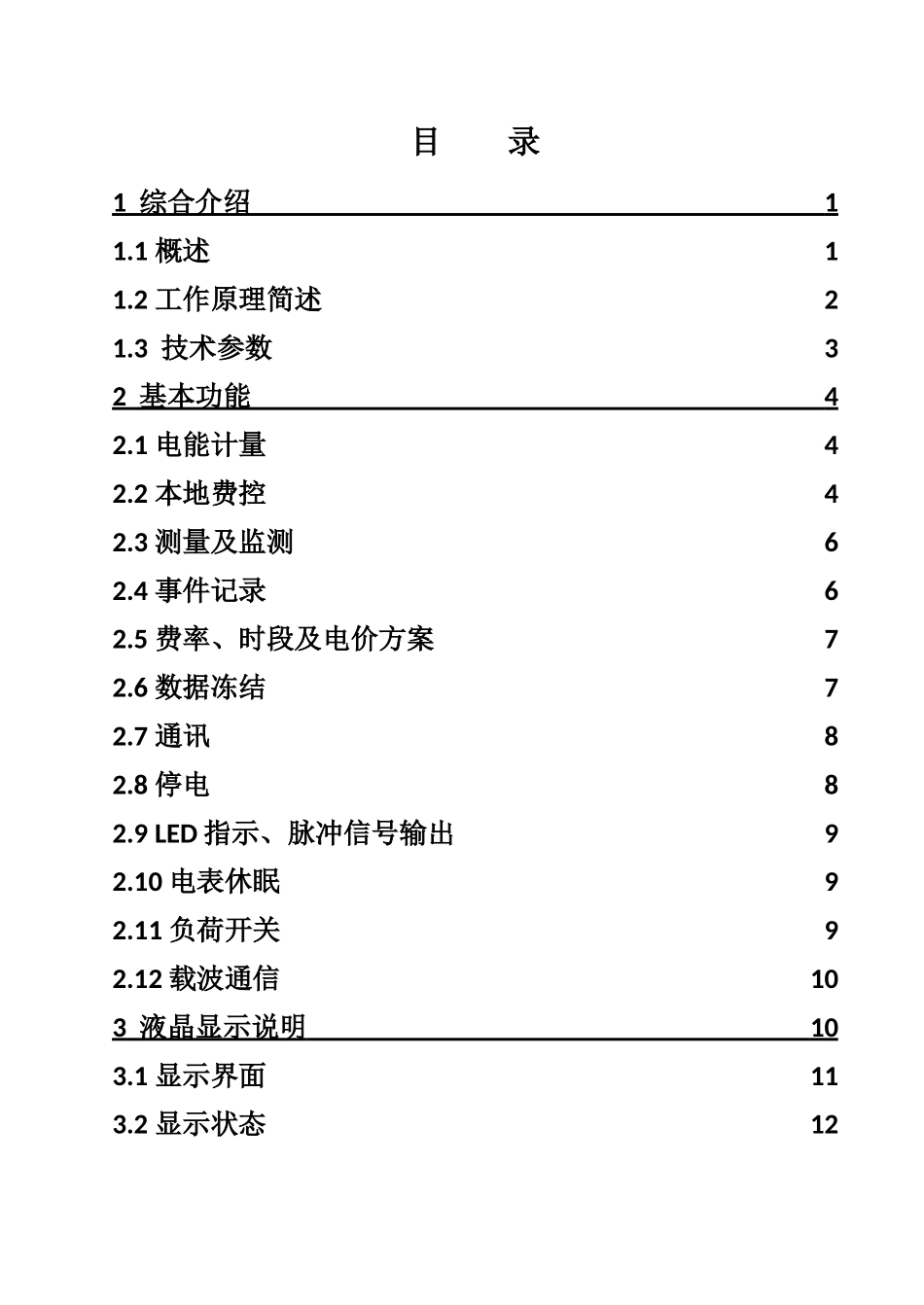

单相本地费控智能电能表(载波)使用说明书26_第2页
2/28

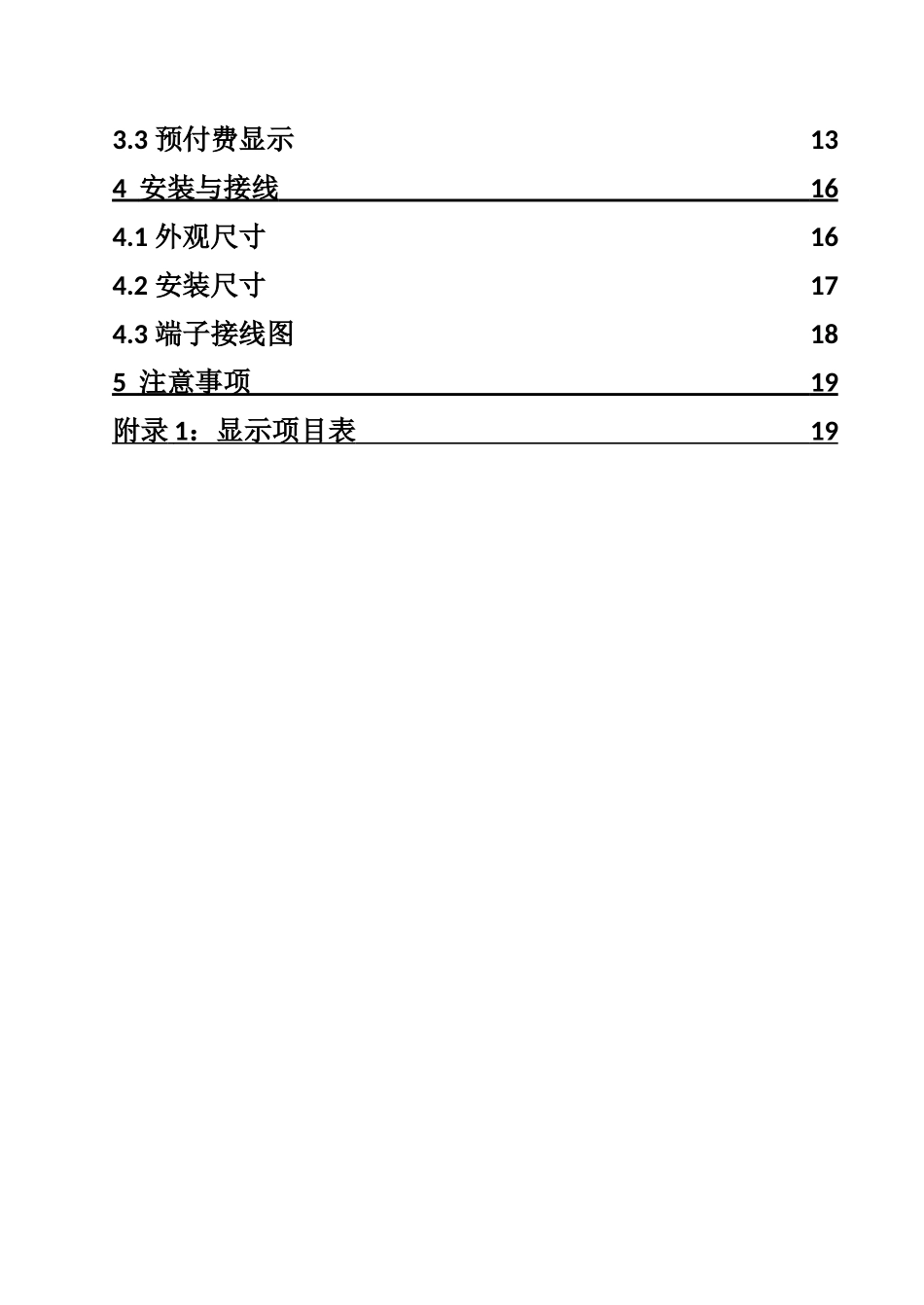

单相本地费控智能电能表(载波)使用说明书26_第3页
3/28
DDZYI719 单相本地费控智能电能表(载波)使用说明书(XY3-BZ-V01.03)粤制 00000346 号深圳市科陆电子科技股份有限公司目 录1 综合介绍 1 1.1 概述11.2 工作原理简述21.3 技术参数32 基本功能 4 2.1 电能计量42.2 本地费控42.3 测量及监测62.4 事件记录62.5 费率、时段及电价方案72.6 数据冻结72.7 通讯82.8 停电82.9 LED 指示、脉冲信号输出92.10 电表休眠92.11 负荷开关92.12 载波通信103 液晶显示说明 10 3.1 显示界面113.2 显示状态123.3 预付费显示134 安装与接线 16 4.1 外观尺寸164.2 安装尺寸174.3 端子接线图185 注意事项 19 附录 1 :显示项目表 19 1 综合介绍1.1 概述DDZYI719 单相本地费控智能电能表(载波)是深圳市科陆电子科技股份有限公司研制生产的新一代智能型高科技电能计量产品。它以 MCU+计量芯片技术为基础,采用当今最新集成电路技术,根据电能表有关国际(IEC)标准和我国电 力 标 准 DL/T614-2007 《 多 功 能 电 能 表 》 、 DL/T645-2007《多功能电能表通信协议》、 GB/T 17215.321-2008 《交流电测量设备 特殊要求-第 21 部分静止式有功电能表(1 级和 2 级)》、GB/T15284-2002《多费率电能表 特殊要求》、Q/GDW 364-2009《单相智能电能表技术规范》、Q/GDW 354-2009《智能电能表功能规范》、Q/GDW 355-2009《单相智能电能表型式规范》、Q/GDW 365-2009《智能电能表信息交换安全认证技术规范》等设计制造。它集计量、费控、监控、报警、显示、费控、冻结、RS485 通讯、红外通讯、载波通讯功能于一身,实现单个居民用户的用电计量和用电信息采集存储。本地费控电能表是在本地实现费控功能的电能表。本地费控电能表支持 CPU 卡、射频卡等固态介质进行充值及参数设置,同时也支持通过虚拟介质远程实现充值、参数设置及控制功能的电能表,即本地付费功能与远程付费功能是本地费控电能表所具有的两种付费方式,其费控功能都是在智能电能表内部实现。1.2 工作原理简述本产品由计量芯片、高速数据处理器、实时时钟、数据接口等设备组成。在高速数据处理器的控制下,通过计量芯片准确获得电网运行各实时参数,并依据相应费率等要求对数据进行处理,其结果保存在数据存储器中,并随时向外部接口提供信息和进行数据交换,其原理框图如图 1所示。图 1 原理方框图1.3 技术参数1.3.1 主要技术参数型号DDZYI719精度等级有功 1.0/2.0 级额...
