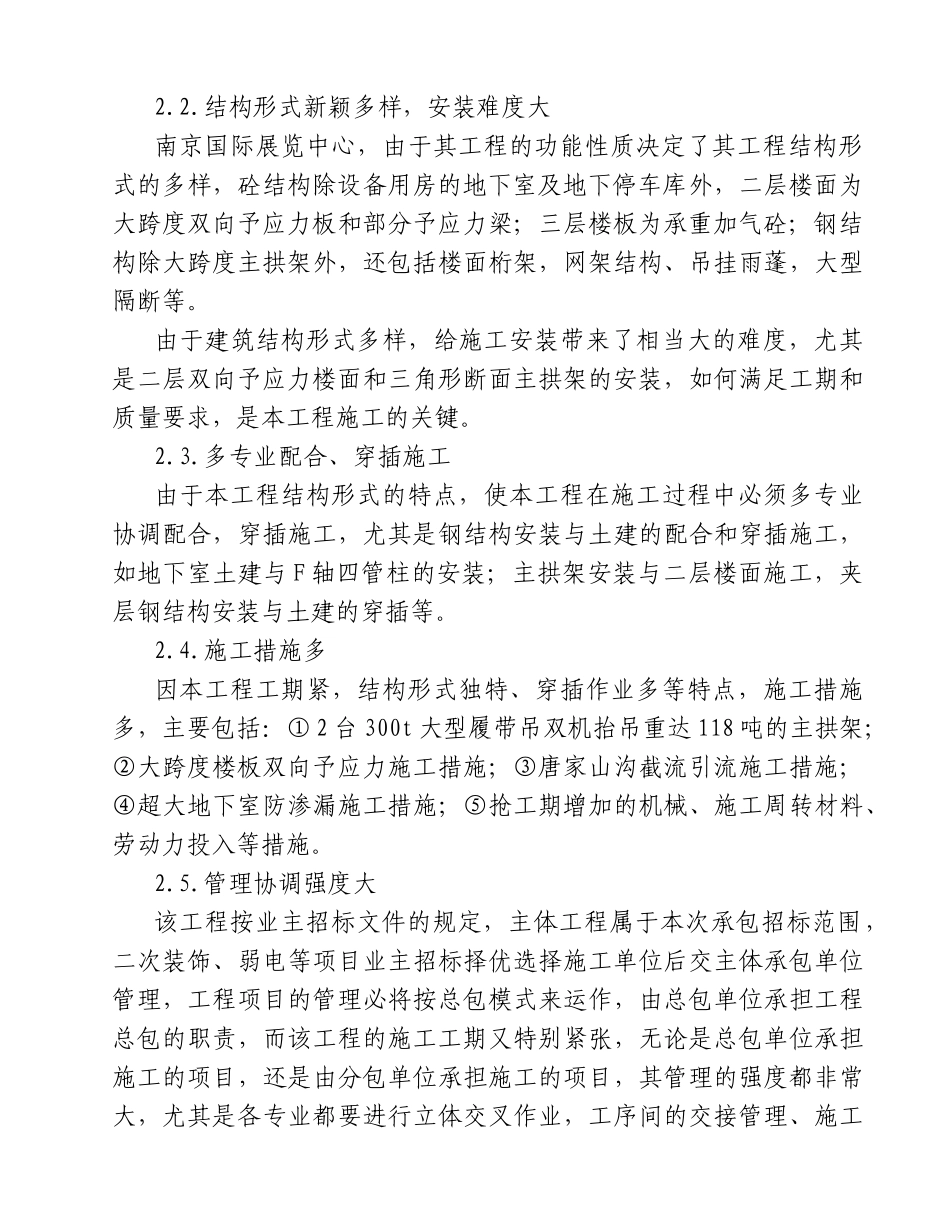

南京国际展览中心工程施工组织设计纲要一、工程概况1.工程概况南京国际展览中心位于南京市玄武区新庄立交枢纽的西南角，东临龙蟠路，西临情侣园，占地面积 11.58 公顷，其中工程用地面积10.8 公顷，主体总建筑面积 89155 平方米，是兼有国际、国内贸易的多功能、现代化、综合性的大型展览场馆。南京国际展览中心设计为地下一层、地上三层，地面层各层均含有部分夹层，地下空间由唐家山沟分成南北两个部分，唐山家沟以南主要为小汽车停车库；以北为机电设备用房，自行车库采用半地下停放；地面一至二层主要为展览大厅，共可以容纳 2120 个摊位。本工程柱网设计为纵向 27m，横向 27m+25m*3，基础采用钻孔嵌岩灌注桩，大柱下承台为多桩承台，地下室底板、顶板为梁板结构，侧板为墙板，以结构自防水为主。上部结构二层为主展厅，宽 110m，长 245m 的楼板采用双向予应力。三层楼面宽 57m，长 245m 大跨楼面采用预制承重的加气砼板，上面做 50 厚现浇层,承重结构为钢桁架。屋面结构 80m*273m 圆柱面屋盖系统采用三角形断面立体式柱面双铰拱承重结构；35m*245m 平屋面 D-F、D-E 轴为现浇单向予应力梁板结构，F-E 轴为 2.7m 高网架。2.施工与管理特点：2.1.工期紧南京国际展览中心工程作为南京市都市景观跨世纪的标志性工程，工程占地面积为 11.58 公顷，建筑面积 8.9 万平方米，工程规模巨大。施工工期从 1999 年 4 月 10 日开工，至 2000 年 6 月 30 日竣工，与相类似工程比较工期短得多，所以工期紧是本工程施工与管理的主要特点，也是施工组织的难点。2.2.结构形式新颖多样，安装难度大南京国际展览中心，由于其工程的功能性质决定了其工程结构形式的多样，砼结构除设备用房的地下室及地下停车库外，二层楼面为大跨度双向予应力板和部分予应力梁；三层楼板为承重加气砼；钢结构除大跨度主拱架外，还包括楼面桁架，网架结构、吊挂雨蓬，大型隔断等。由于建筑结构形式多样，给施工安装带来了相当大的难度，尤其是二层双向予应力楼面和三角形断面主拱架的安装，如何满足工期和质量要求，是本工程施工的关键。2.3.多专业配合、穿插施工由于本工程结构形式的特点，使本工程在施工过程中必须多专业协调配合，穿插施工，尤其是钢结构安装与土建的配合和穿插施工，如地下室土建与 F 轴四管柱的安装；主拱架安装与二层楼面施工，夹层钢结构安装与土建的穿插等。2.4.施工措施多因本工程工期紧，结构形式独特、穿插作...
