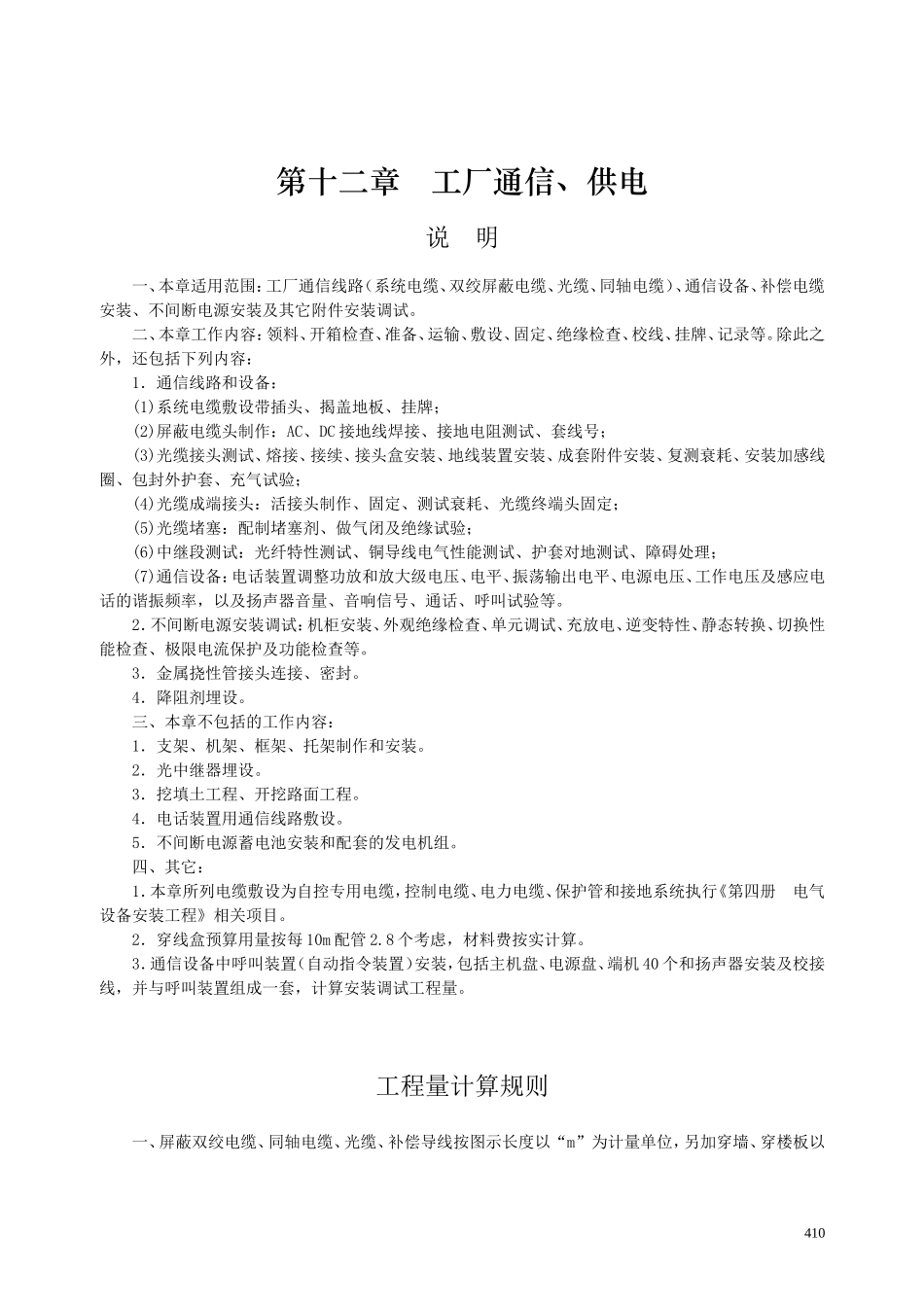

第十二章工厂通信、供电说明一、本章适用范围：工厂通信线路（系统电缆、双绞屏蔽电缆、光缆、同轴电缆）、通信设备、补偿电缆安装、不间断电源安装及其它附件安装调试。二、本章工作内容：领料、开箱检查、准备、运输、敷设、固定、绝缘检查、校线、挂牌、记录等。除此之外，还包括下列内容：1．通信线路和设备：(1)系统电缆敷设带插头、揭盖地板、挂牌；(2)屏蔽电缆头制作：AC、DC接地线焊接、接地电阻测试、套线号；(3)光缆接头测试、熔接、接续、接头盒安装、地线装置安装、成套附件安装、复测衰耗、安装加感线圈、包封外护套、充气试验；(4)光缆成端接头：活接头制作、固定、测试衰耗、光缆终端头固定；(5)光缆堵塞：配制堵塞剂、做气闭及绝缘试验；(6)中继段测试：光纤特性测试、铜导线电气性能测试、护套对地测试、障碍处理；(7)通信设备：电话装置调整功放和放大级电压、电平、振荡输出电平、电源电压、工作电压及感应电话的谐振频率，以及扬声器音量、音响信号、通话、呼叫试验等。2．不间断电源安装调试：机柜安装、外观绝缘检查、单元调试、充放电、逆变特性、静态转换、切换性能检查、极限电流保护及功能检查等。3．金属挠性管接头连接、密封。4．降阻剂埋设。三、本章不包括的工作内容：1．支架、机架、框架、托架制作和安装。2．光中继器埋设。3．挖填土工程、开挖路面工程。4．电话装置用通信线路敷设。5．不间断电源蓄电池安装和配套的发电机组。四、其它：1．本章所列电缆敷设为自控专用电缆，控制电缆、电力电缆、保护管和接地系统执行《第四册电气设备安装工程》相关项目。2．穿线盒预算用量按每10m配管2.8个考虑，材料费按实计算。3．通信设备中呼叫装置（自动指令装置）安装，包括主机盘、电源盘、端机40个和扬声器安装及校接线，并与呼叫装置组成一套，计算安装调试工程量。工程量计算规则一、屏蔽双绞电缆、同轴电缆、光缆、补偿导线按图示长度以“m”为计量单位，另加穿墙、穿楼板以410及拐弯的量；电缆接至现场仪表处增加1.5m的预留长度，接至盘上，按盘高加盘宽预留长度。敷设时要增加一定的裕量（裕量按《第四册电气设备安装工程》有关规定），带专用插头的系统电缆按芯数以“根”为计量单位。二、专用电缆工程量计算可按《第四册电气设备安装工程》中电缆工程量计算执行。三、屏蔽电缆头制作安装按芯数以“个”为计量单位，包括焊接地线、接地电阻测试、校线、套线号。光缆如需要制作接头的，按“芯”以“个”为计量单位，包括熔接、接续及试验等。成端头按每“芯”，包括制作、固定、测试。光缆堵塞以“个”为计量单位，包括配制堵塞剂、气密试验和绝缘试验。四、电缆敷设为仪表专用或计算机通信电缆，控制电缆、电力电缆、电缆头、电气配管、接地系统等应执行《第四册电气设备安装工程》相应项目。五、电缆穿线盒以“个”为计量单位。如设计有规定时按设计规定，设计无规定时，可按每10m有2.8个电缆穿线盒考虑，结算时按实计算。六、金属挠性管以“个”为计量单位，包括接头安装、防爆挠性管的密封。七、降阻剂的埋设以“kg”为计量单位。八、电缆敷设、降阻剂埋设、管路安装的挖填土工程、开挖路面的工程量应按《第四册电气设备安装工程》另行计算。九、电缆和配管的支架、托架安装工程量应按《第四册电气设备安装工程》另行计算。十、自动指令电话装置按40门为一套计算安装和系统调试工程量,包括主机盘、电源盘、端机40个和扬声器安装校接线及整套系统调试。十一、载波电话按固定局或移动局分别计算安装工程量。十二、对讲电话安装按“每台主机和每对分机”为计算工程量，并按对讲电话对讲形式，以主机和主机所带的分机为一套计算工程量。十三、不间断电源安装以“台柜”为计量单位，工作内容包括安装、接地、检查接线。十四、不间断电源调试包括单元调试、不间断电源充放电试验、逆变试验，不包括蓄电池安装和配套的发电机组安装调试。411
