多媒体教室施工方案VIP免费

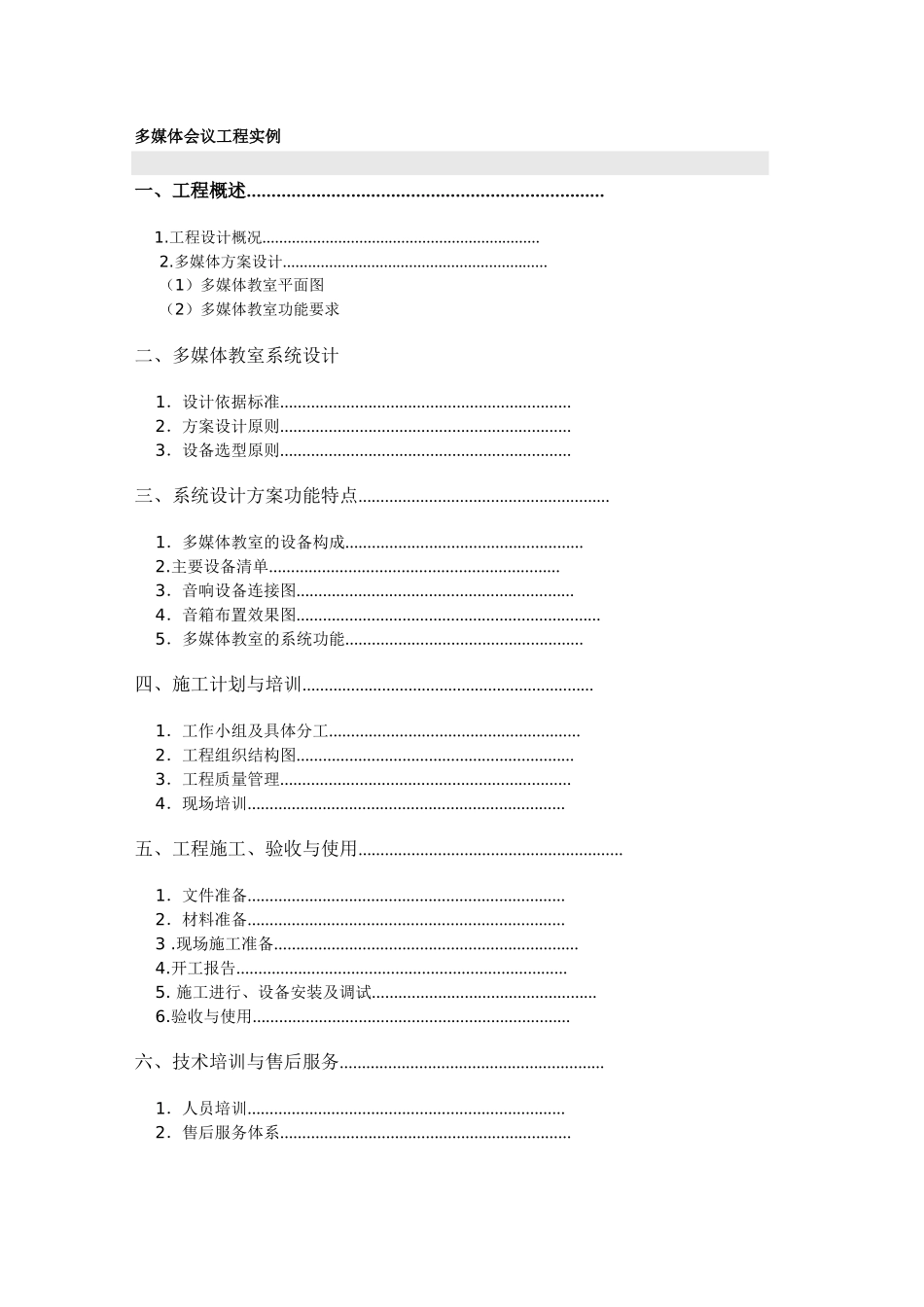

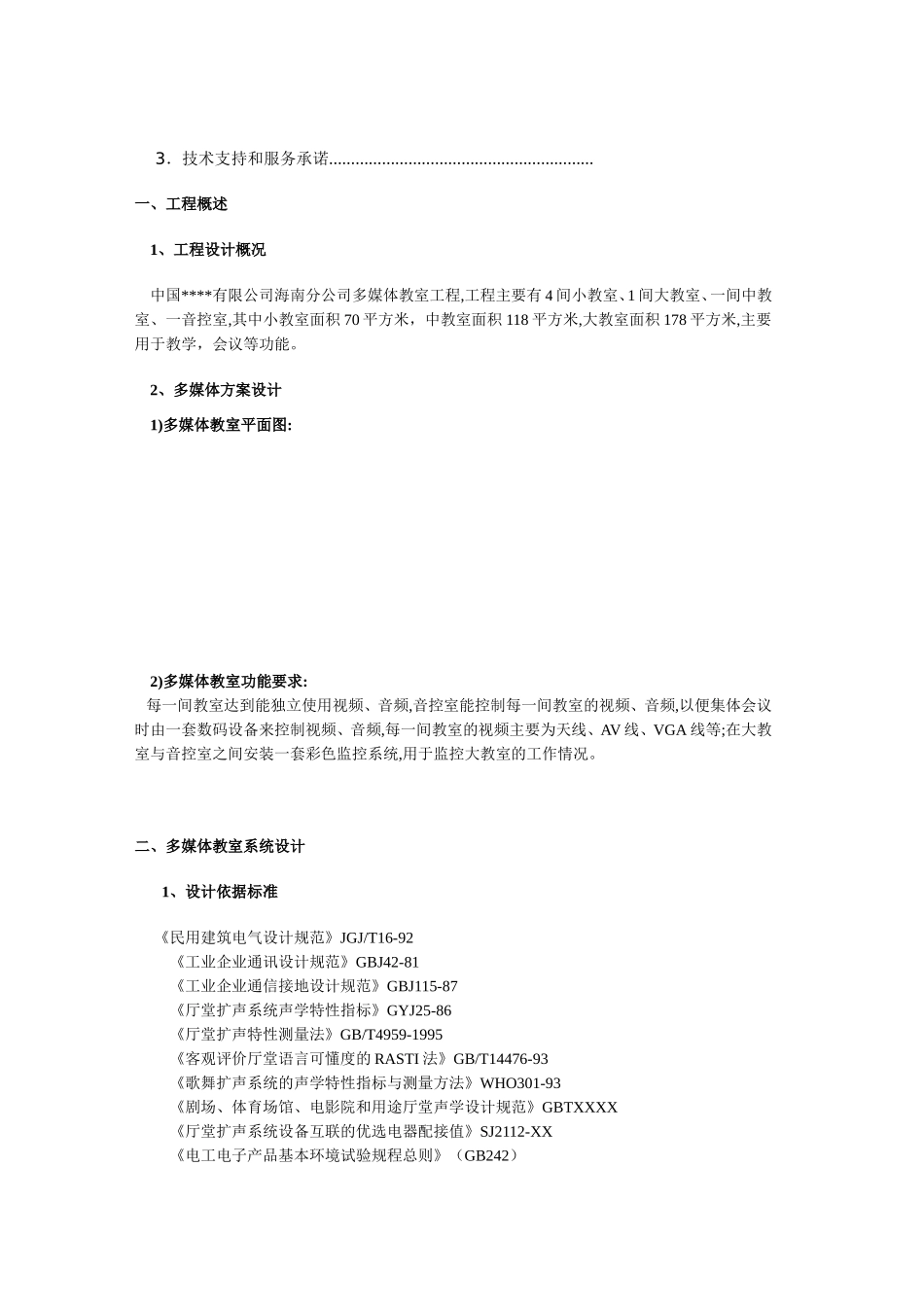

多媒体会议工程实例一、工程概述………………………………………………………………1.工程设计概况…………………………………………………………2.多媒体方案设计………………………………………………………（1）多媒体教室平面图（2）多媒体教室功能要求二、多媒体教室系统设计1．设计依据标准…………………………………………………………2．方案设计原则…………………………………………………………3．设备选型原则…………………………………………………………三、系统设计方案功能特点…………………………………………………1．多媒体教室的设备构成………………………………………………2.主要设备清单…………………………………………………………3．音响设备连接图………………………………………………………4．音箱布置效果图……………………………………………………………5．多媒体教室的系统功能………………………………………………四、施工计划与培训…………………………………………………………1．工作小组及具体分工…………………………………………………2．工程组织结构图………………………………………………………3．工程质量管理…………………………………………………………4．现场培训………………………………………………………………五、工程施工、验收与使用……………………………………………………1．文件准备………………………………………………………………2．材料准备………………………………………………………………3.现场施工准备……………………………………………………………4.开工报告…………………………………………………………………5.施工进行、设备安装及调试……………………………………………6.验收与使用………………………………………………………………六、技术培训与售后服务……………………………………………………1．人员培训………………………………………………………………2．售后服务体系…………………………………………………………3．技术支持和服务承诺……………………………………………………一、工程概述1、工程设计概况中国****有限公司海南分公司多媒体教室工程,工程主要有4间小教室、1间大教室、一间中教室、一音控室,其中小教室面积70平方米，中教室面积118平方米,大教室面积178平方米,主要用于教学，会议等功能。2、多媒体方案设计1)多媒体教室平面图:2)多媒体教室功能要求:每一间教室达到能独立使用视频、音频,音控室能控制每一间教室的视频、音频,以便集体会议时由一套数码设备来控制视频、音频,每一间教室的视频主要为天线、AV线、VGA线等;在大教室与音控室之间安装一套彩色监控系统,用于监控大教室的工作情况。二、多媒体教室系统设计1、设计依据标准《民用建筑电气设计规范》JGJ/T16-92《工业企业通讯设计规范》GBJ42-81《工业企业通信接地设计规范》GBJ115-87《厅堂扩声系统声学特性指标》GYJ25-86《厅堂扩声特性测量法》GB/T4959-1995《客观评价厅堂语言可懂度的RASTI法》GB/T14476-93《歌舞扩声系统的声学特性指标与测量方法》WHO301-93《剧场、体育场馆、电影院和用途厅堂声学设计规范》GBTXXXX《厅堂扩声系统设备互联的优选电器配接值》SJ2112-XX《电工电子产品基本环境试验规程总则》（GB242）《电工电子产品基本环境试验规程名词术语》（GB2422）《电工电子产品基本产品试验规程，低温试验方法》（GB2423.l）《电工电子产品基本环境试验规程，高温试验方法》（GB2421.2）《数据处理设备的安全》（GB4943）IEC9502、方案设计原则先进型原则——采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学性。实用性原则——能够最大限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式。按照实际需要来设计相应的系统，在满足功能要求和技术指标要求的基础上尽量简化设计，坚持实用化，充分满足用户的需要。可扩从充性、可维护性原则——要为系统以后的升级预留空间，系统维护是整个系统生命周期中所占比例最大...
