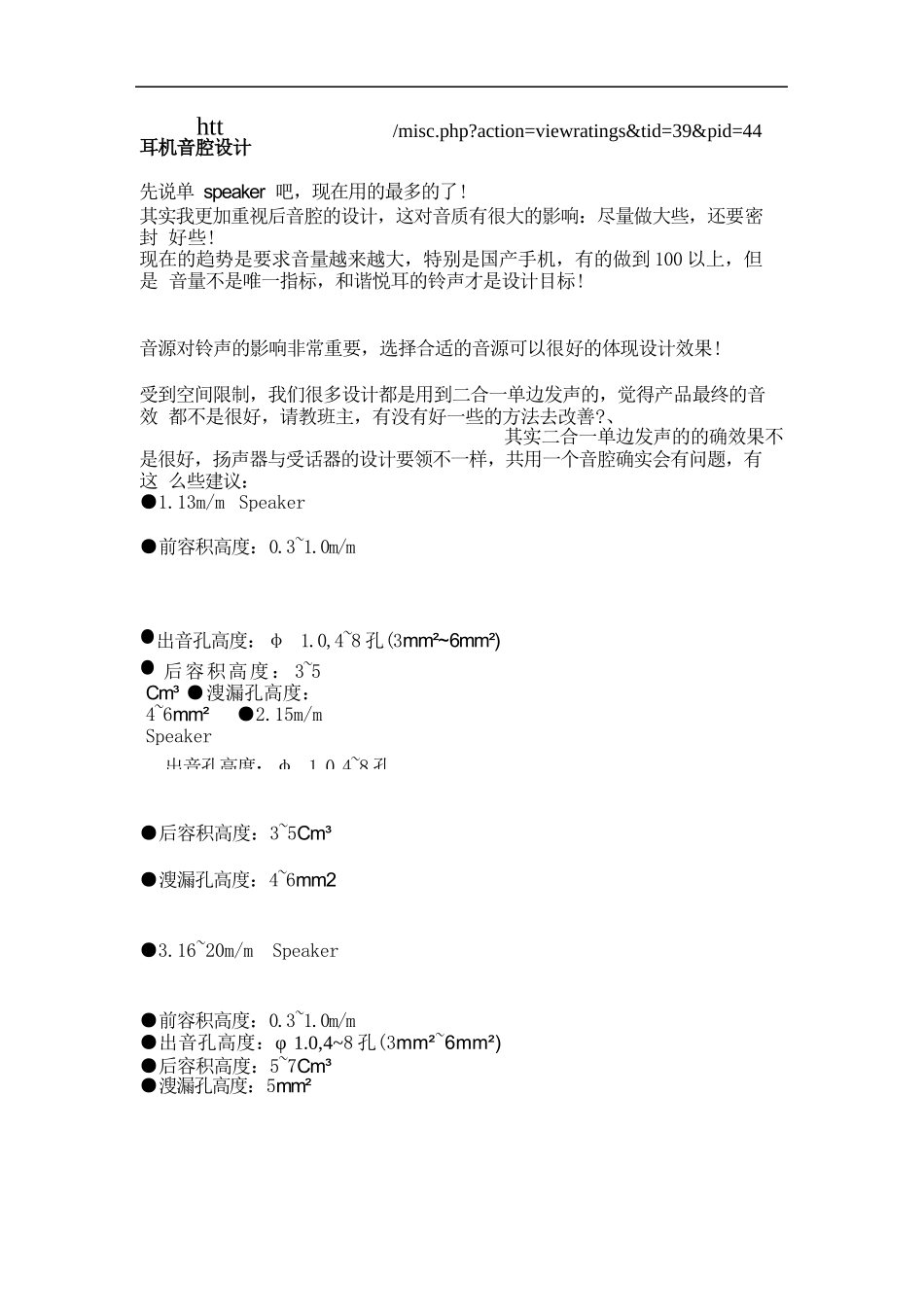

耳机相关音腔设计_第1页
1/4

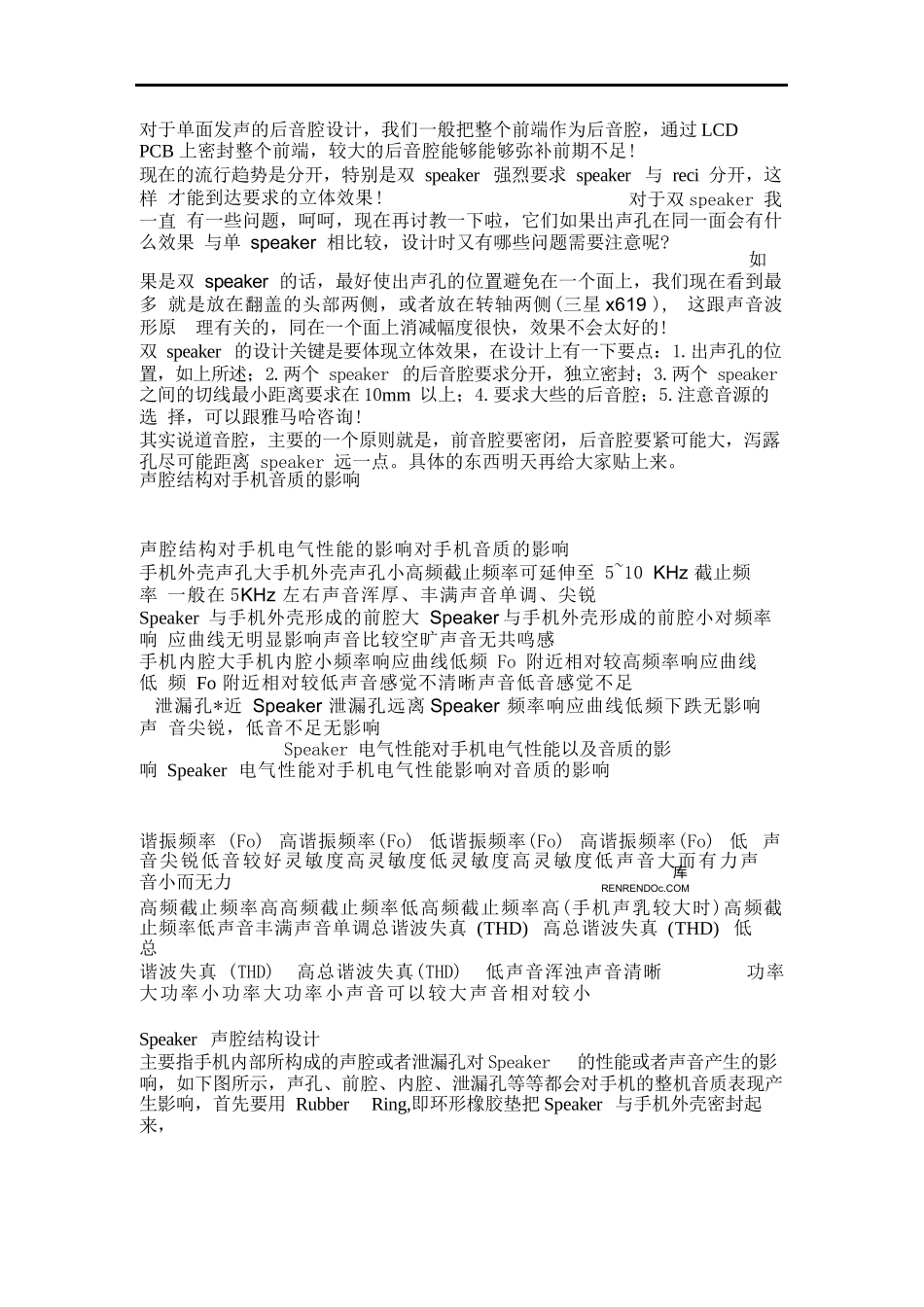

耳机相关音腔设计_第2页
2/4

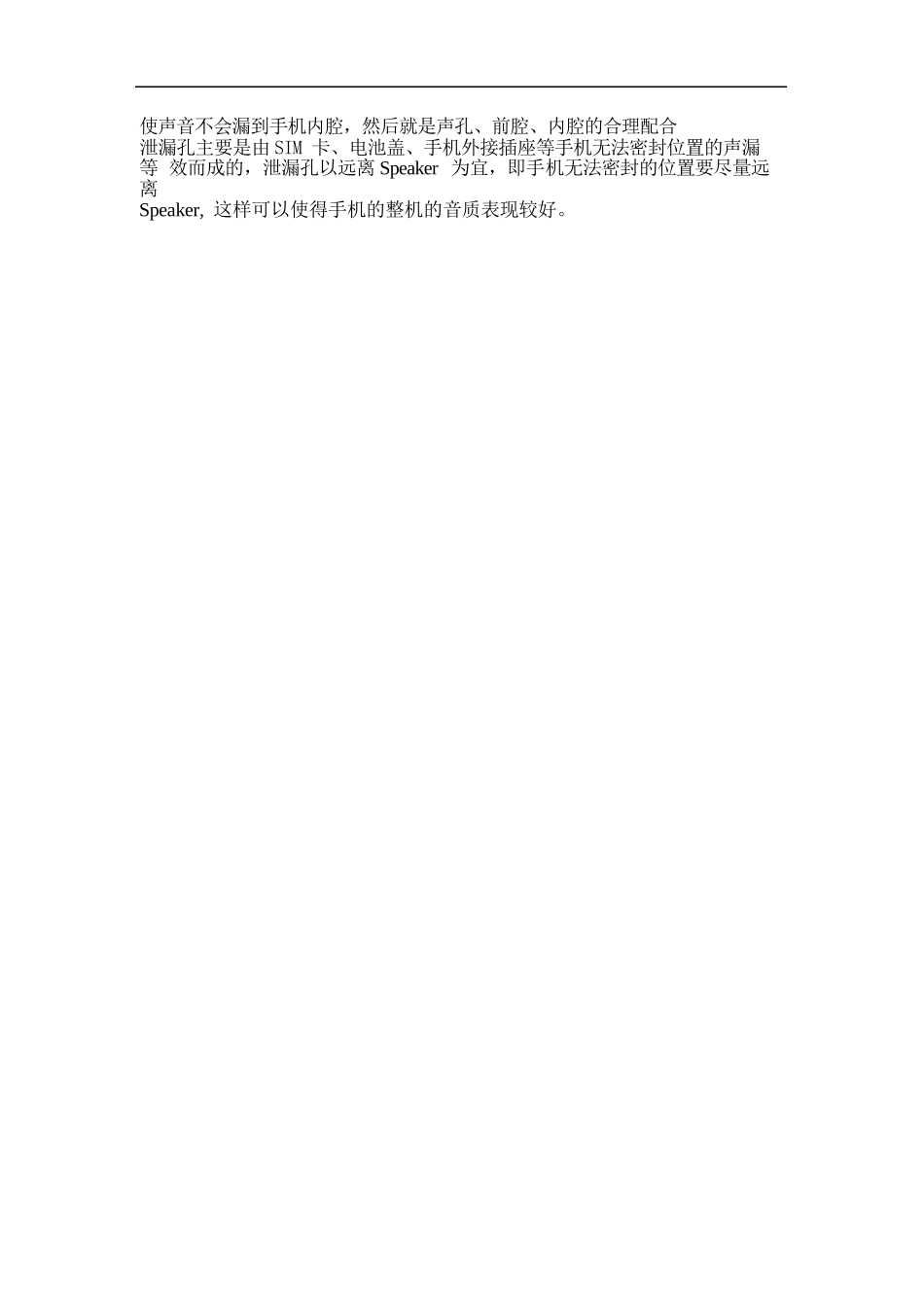

耳机相关音腔设计_第3页
3/4
htt耳机音腔设计/misc.php?action=viewratings&tid=39&pid=44先说单speaker吧,现在用的最多的了!其实我更加重视后音腔的设计,这对音质有很大的影响:尽量做大些,还要密封好些!现在的趋势是要求音量越来越大,特别是国产手机,有的做到100以上,但是音量不是唯一指标,和谐悦耳的铃声才是设计目标!音源对铃声的影响非常重要,选择合适的音源可以很好的体现设计效果!受到空间限制,我们很多设计都是用到二合一单边发声的,觉得产品最终的音效都不是很好,请教班主,有没有好一些的方法去改善?、其实二合一单边发声的的确效果不是很好,扬声器与受话器的设计要领不一样,共用一个音腔确实会有问题,有这么些建议:●1.13m/mSpeaker●前容积高度:0.3~1.0m/m●●出音孔高度:φ1.0,4~8孔(3mm²~6mm²)●后容积高度:3~5Cm³●溲漏孔高度:4~6mm2●3.16~20m/mSpeaker●前容积高度:0.3~1.0m/m●出音孔高度:φ1.0,4~8孔(3mm²~6mm²)●后容积高度:5~7Cm³●溲漏孔高度:5mm²后容积高度:3~5Cm³●溲漏孔高度:4~6mm²●2.15m/mSpeaker●●前容积高度:出音孔高度:φ1.0,4~8孔对于单面发声的后音腔设计,我们一般把整个前端作为后音腔,通过LCDPCB上密封整个前端,较大的后音腔能够能够弥补前期不足!现在的流行趋势是分开,特别是双speaker强烈要求speaker与reci分开,这样才能到达要求的立体效果!对于双speaker我一直有一些问题,呵呵,现在再讨教一下啦,它们如果出声孔在同一面会有什么效果与单speaker相比较,设计时又有哪些问题需要注意呢?如果是双speaker的话,最好使出声孔的位置避免在一个面上,我们现在看到最多就是放在翻盖的头部两侧,或者放在转轴两侧(三星x619),这跟声音波形原理有关的,同在一个面上消减幅度很快,效果不会太好的!双speaker的设计关键是要体现立体效果,在设计上有一下要点:1.出声孔的位置,如上所述;2.两个speaker的后音腔要求分开,独立密封;3.两个speaker之间的切线最小距离要求在10mm以上;4.要求大些的后音腔;5.注意音源的选择,可以跟雅马哈咨询!其实说道音腔,主要的一个原则就是,前音腔要密闭,后音腔要紧可能大,泻露孔尽可能距离speaker远一点。具体的东西明天再给大家贴上来。声腔结构对手机音质的影响声腔结构对手机电气性能的影响对手机音质的影响手机外壳声孔大手机外壳声孔小高频截止频率可延伸至5~10KHz截止频率一般在5KHz左右声音浑厚、丰满声音单调、尖锐Speaker与手机外壳形成的前腔大Speaker与手机外壳形成的前腔小对频率响应曲线无明显影响声音比较空旷声音无共鸣感手机内腔大手机内腔小频率响应曲线低频Fo附近相对较高频率响应曲线低频Fo附近相对较低声音感觉不清晰声音低音感觉不足泄漏孔*近Speaker泄漏孔远离Speaker频率响应曲线低频下跌无影响声音尖锐,低音不足无影响Speaker电气性能对手机电气性能以及音质的影响Speaker电气性能对手机电气性能影响对音质的影响谐振频率(Fo)高谐振频率(Fo)低谐振频率(Fo)高谐振频率(Fo)低声音尖锐低音较好灵敏度高灵敏度低灵敏度高灵敏度低声音大而有力声音小而无力RENRENDOc.C库OM高频截止频率高高频截止频率低高频截止频率高(手机声乳较大时)高频截止频率低声音丰满声音单调总谐波失真(THD)高总谐波失真(THD)低总谐波失真(THD)高总谐波失真(THD)低声音浑浊声音清晰功率大功率小功率大功率小声音可以较大声音相对较小Speaker声腔结构设计主要指手机内部所构成的声腔或者泄漏孔对Speaker的性能或者声音产生的影响,如下图所示,声孔、前腔、内腔、泄漏孔等等都会对手机的整机音质表现产生影响,首先要用RubberRing,即环形橡胶垫把Speaker与手机外壳密封起来,使声音不会漏到手机内腔,然后就是声孔、前腔、内腔的合理配合泄漏孔主要是由SIM卡、电池盖、手机外接插座等手机无法密封位置的声漏等效而成的,泄漏孔以远离Speaker为宜,即手机无法密封的位置要尽量远离Speaker,这样可以使得手机的整机的音质表现较好。声腔设计建议值:φ13mmLoudSpeaker:声孔总面积约3mm2前腔高度0.4mm-1mm泄漏孔总面积约5mm2内腔体积约5cm3φ15mmLoudSpeaker:声孔总面积约3.5mm2前腔高度0.4mm-1mm泄漏...
