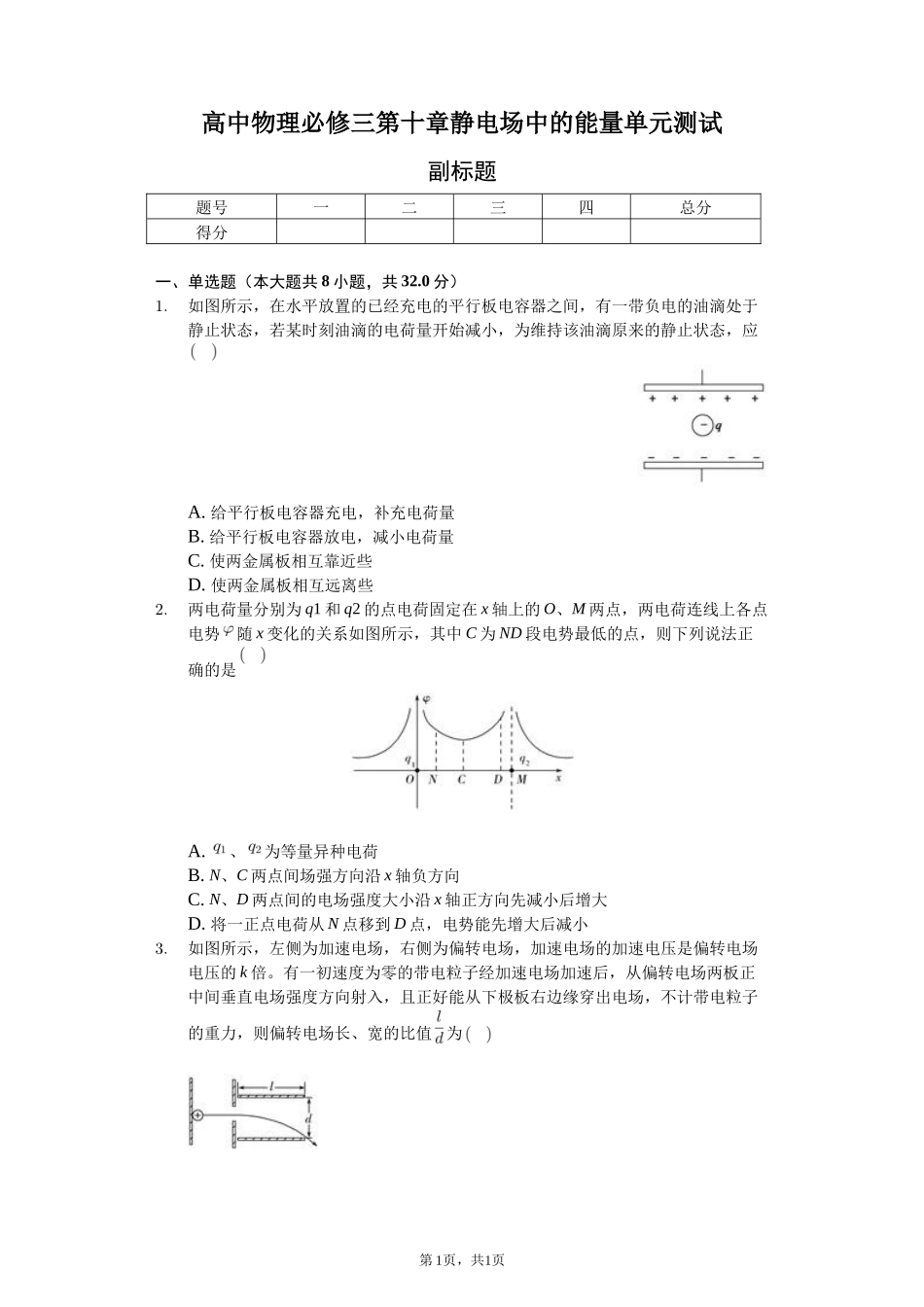

高中物理必修三第十章静电场中的能量单元测试副标题题号一二三四总分得分一、单选题（本大题共8小题，共32.0分）1.如图所示，在水平放置的已经充电的平行板电容器之间，有一带负电的油滴处于静止状态，若某时刻油滴的电荷量开始减小，为维持该油滴原来的静止状态，应A.给平行板电容器充电，补充电荷量B.给平行板电容器放电，减小电荷量C.使两金属板相互靠近些D.使两金属板相互远离些2.两电荷量分别为q1和q2的点电荷固定在x轴上的O、M两点，两电荷连线上各点电势随x变化的关系如图所示，其中C为ND段电势最低的点，则下列说法正确的是A.、为等量异种电荷B.N、C两点间场强方向沿x轴负方向C.N、D两点间的电场强度大小沿x轴正方向先减小后增大D.将一正点电荷从N点移到D点，电势能先增大后减小3.如图所示，左侧为加速电场，右侧为偏转电场，加速电场的加速电压是偏转电场电压的k倍。有一初速度为零的带电粒子经加速电场加速后，从偏转电场两板正中间垂直电场强度方向射入，且正好能从下极板右边缘穿出电场，不计带电粒子的重力，则偏转电场长、宽的比值为第1页，共1页A.B.C.D.4.如图所示，在方向竖直向上的匀强电场中，a、b、c、d四个带电液滴，分别水平向左、水平向右、竖直向上、竖直向下做匀速直线运动，则A.c、d为异种电荷B.a、b、c、d机械能都守恒C.c的电势能增加，机械能增加D.d的电势能增加，机械能减小5.如图所示，由两块相互靠近的平行金属板组成的平行板电容器的极板N与静电计相接，极板M接地用静电计测量平行板电容器两极板间的电势差U在两板相距一定距离d时，给电容器充电，静电计指针张开一定角度在整个实验过程中，保持电容器所带电量Q不变，下面哪些操作将使静电计指针张角变大A.将M板向下平移B.将M板沿水平向右方向平移靠近N板C.在M、N之间插入云母板D.在M、N之间插入金属板，且不和M、N接触6.如图所示，一带负电粒子以某速度进入水平向右的匀强电场中，在电场力作用下形成图中所示的运动轨迹。M和N是轨迹上的两点，其中M点在轨迹的最右点。不计重力，下列表述正确的是A.粒子在M点的速率最大B.粒子动能一直减小C.粒子做匀变速运动D.粒子的电势能先减小后增大7.如图所示，带电的平行金属板电容器水平放置，质量相同、重力不计的带电微粒A，B以平行于极板的相同初速度从不同位置射入电场，结果打在极板上同一点P不计两微粒之间的库仑力，下列说法正确的是A.在电场中微粒A运动的时间比B长B.在电场中微粒A运动的时间比B短C.静电力对微粒A做的功比B少D.微粒A所带的电荷量比B多8.示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示．如果在荧光屏上P点出现亮斑，那么示波管中的A.极板X应带正电B.极板应带正电C.极板Y应带负电D.极板应带正电二、多选题（本大题共4小题，共16.0分）第2页，共2页9.在一个匀强电场中有a、b两点，相距为d，电场强度为E，把一个电荷量为q的正点电荷由a点移到b点时，克服电场力做功为W，下列说法正确的是A.该点电荷在a点的电势能比在b点的电势能小B.a点电势比b点电势低C.a、b两点电势差大小一定为D.a、b两点电势差10.如图，平行板电容器的两个极板与水平地面成一角度，两极板与一直流电源相连．若一带电粒子恰能沿图中所示水平直线通过电容器，则在此过程中该粒子A.所受重力与电场力平衡B.做匀变速直线运动C.动能逐渐减少D.电势能逐渐减少11.如图甲所示，平行金属板中央有一个静止的电子不计重力，两板间距离足够大．当两板间加上如图乙所示的交变电压后，在下图中，反映电子速度v、位移x和加速度a三个物理量随时间t的变化规律可能正确的是甲乙A.B.C.D.12.如图所示，在两等量异种点电荷产生的电场中，abcd是以两点电荷连线中点O为对称中心的菱形，a、c在两电荷的连线上，下列判断正确的是A.a、b、c、d四点的电场强度的方向相同B.a、b、c、d四点的电势相同C.等于D.将正试探电荷由b沿ba及ad移到d点的过程中，试探电荷的电势能先增大后减小三、实验题（本大题共2小题，共18.0分）13.在如图实验装置中，充电后的平行板电容器的A极板与灵敏的静电计相接，B极板接地．第3页，共1页若极板B稍向上移动一点，则将观察到静电计指针偏角填“...
