项目管理_单_双代号网络图

项目管理_单_双代号网络图_第1页
1/42
项目管理_单_双代号网络图_第2页
2/42
项目管理_单_双代号网络图_第3页
3/42

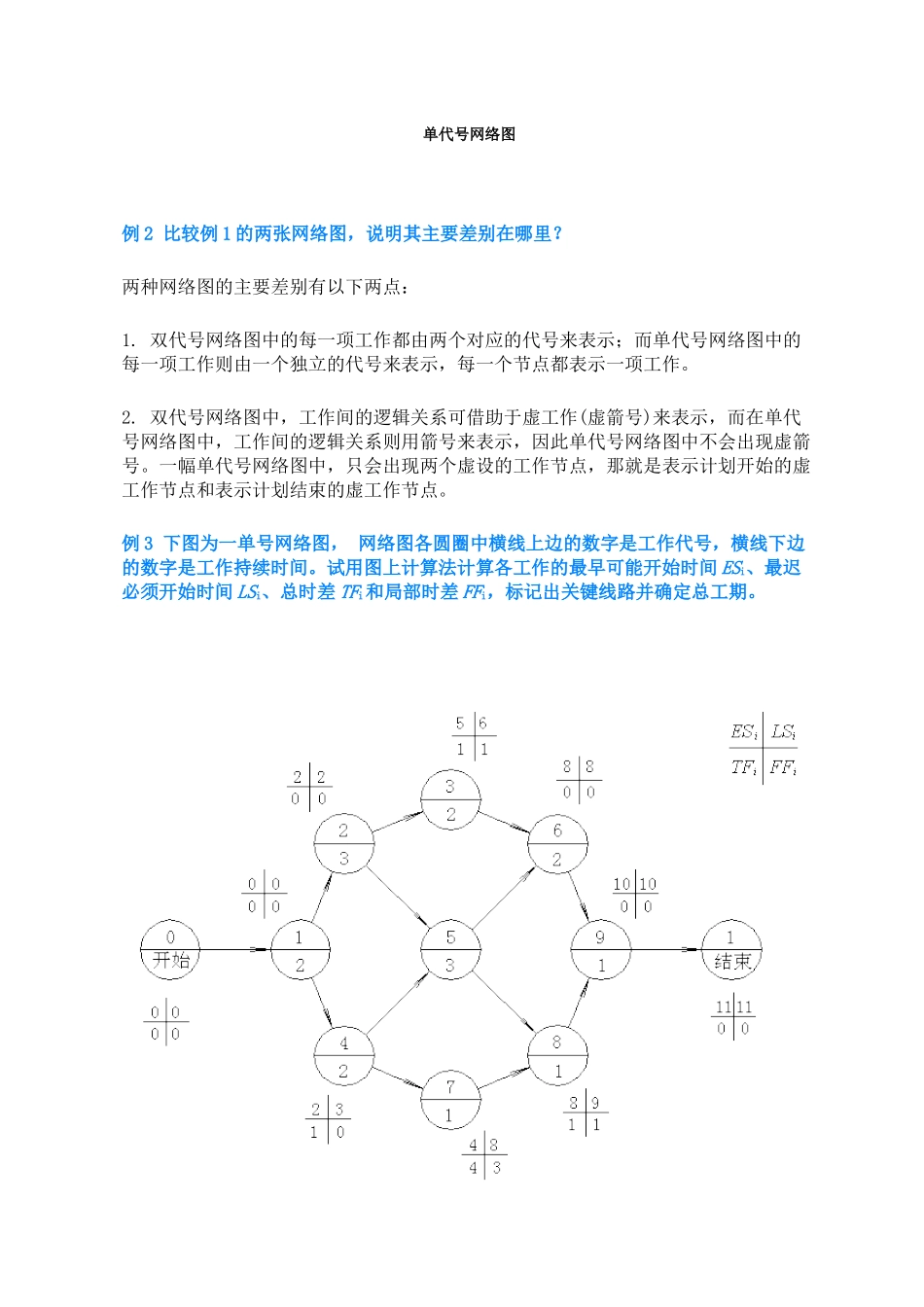

例 1 将下图所示双代号网络图改画成单代号网络图。 双代号网络图 单代号网络图 例 2 比较例 1 的两张网络图,说明其主要差别在哪里?两种网络图的主要差别有以下两点:1. 双代号网络图中的每一项工作都由两个对应的代号来表示;而单代号网络图中的每一项工作则由一个独立的代号来表示,每一个节点都表示一项工作。2. 双代号网络图中,工作间的逻辑关系可借助于虚工作(虚箭号)来表示,而在单代号网络图中,工作间的逻辑关系则用箭号来表示,因此单代号网络图中不会出现虚箭号。一幅单代号网络图中,只会出现两个虚设的工作节点,那就是表示计划开始的虚工作节点和表示计划结束的虚工作节点。例 3 下图为一单号网络图, 网络图各圆圈中横线上边的数字是工作代号,横线下边的数字是工作持续时间。试用图上计算法计算各工作的最早可能开始时间 ESi、最迟必须开始时间 LSi、总时差 TFi和局部时差 FFi,标记出关键线路并确定总工期。 解:根据题意用图算法推算出的各工作时间参数,见上图,关键线路用粗箭号表示。该网络图的计划总工期为 11 天。例 4 某工程的单代号网络如下图所示。试用表上计算法求出网络图中各工作的ESi、EFi、LSi、LFi、TFi、和 FFi;确定关键工作并在图上说明关键线路;确定计划总工期(注:下图中圆圈内横线上边为工作代号,横线下边为工作持续时间)。 解:用表算法推算了各工作的时间参数见下表。该网络图的关键线路共有 3 条,它们分别为: 计划总工期为 19 天。 一、网络计划技术基本概念主要内容细化内容知识要点网络图网络图由节点和箭线组成,表示工作流程的有向、有序网状图形分为双代号和单代号两种虚工作虚工作既不消耗时间,也不消耗资源双代号网络图中,虚箭线表示虚工作单代号网络图中,虚工作只能出现在起点或终点节点处逻辑关系工艺关系生产性工作之间由工艺过程决定非生产性工作之间由工作程序决定组织关系因组织安排或(劳动力、原材料、施工机具等)调配需要具体表现紧前工作、紧后工作、平行工作、先行工作、后续工作线路、关键线路和关键工作线路定义及表示方法关键线路总持续时间最长的线路;不只一条;执行过程中会发生转移关键工作关键线路上的工作称为关键工作二、网络图的绘制:知识点总结与归纳 主要内容细化内容知识要点网络图的绘制双代号网络图绘制规则1.按照已定的逻辑关系绘制2.严禁出现循环回路3.箭线应保持自左向右的方向4.严禁出现双向箭头和无箭头的连线5.严禁出...
