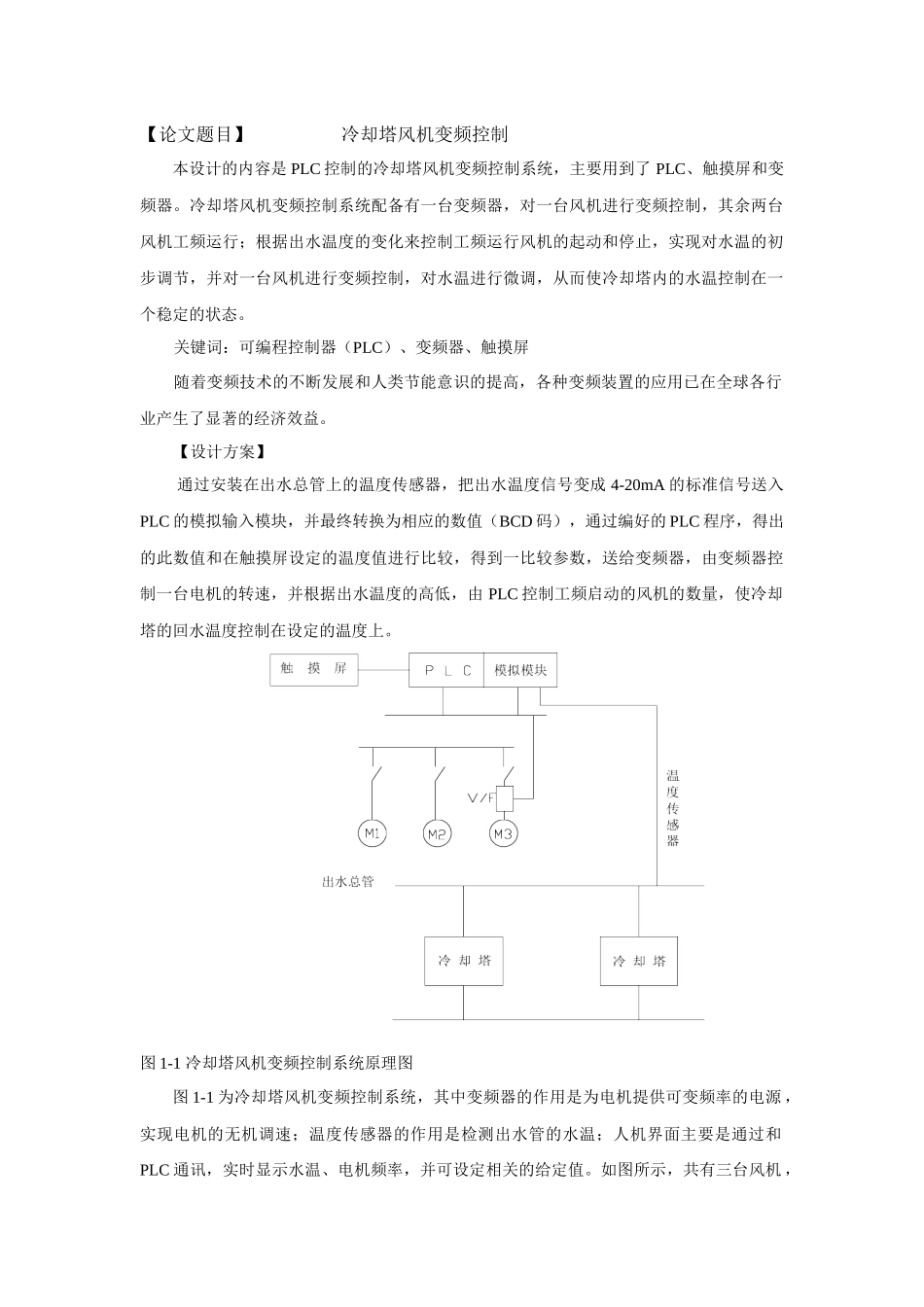

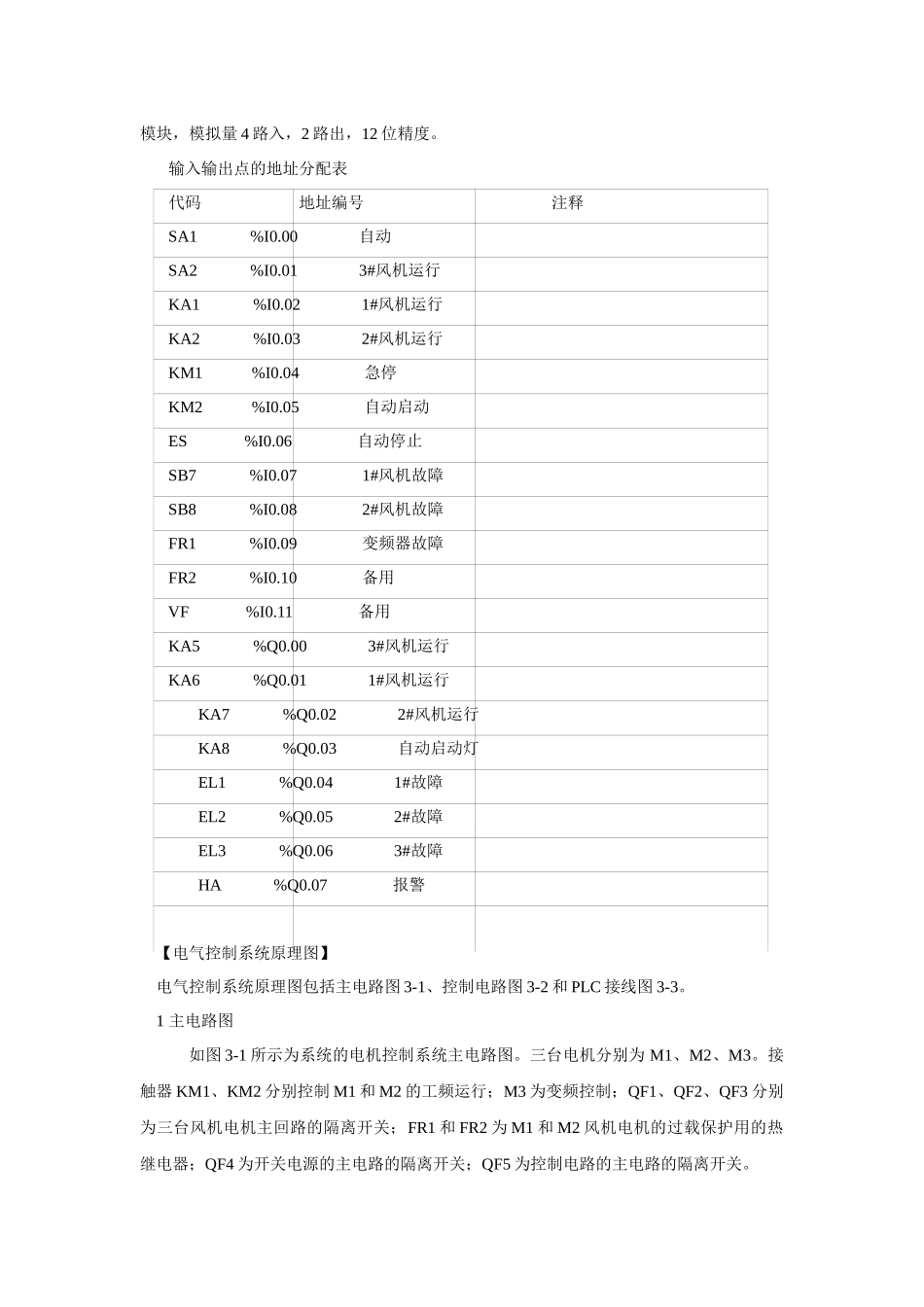

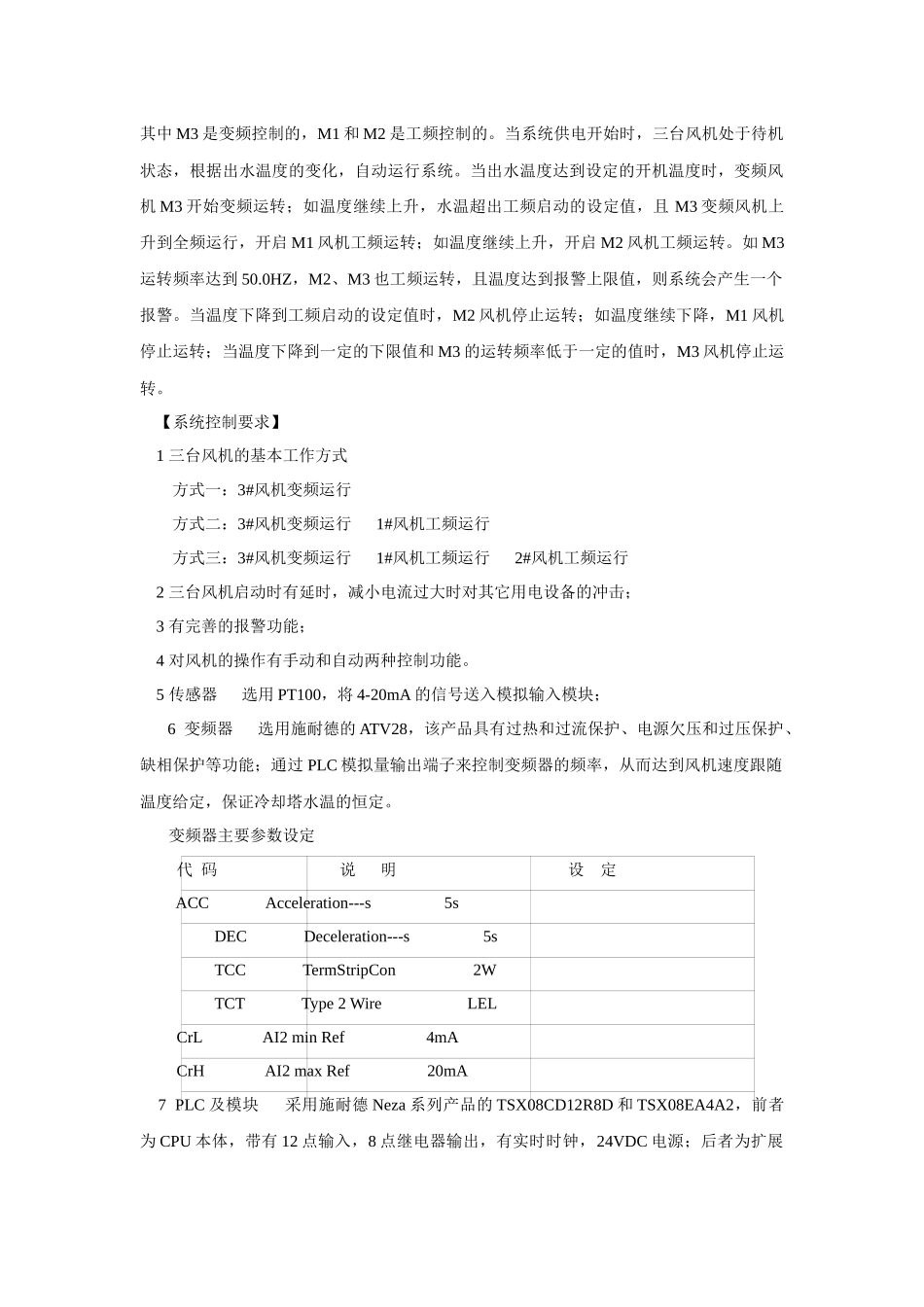

【论文题目】 冷却塔风机变频控制本设计的内容是 PLC 控制的冷却塔风机变频控制系统,主要用到了 PLC、触摸屏和变频器。冷却塔风机变频控制系统配备有一台变频器,对一台风机进行变频控制,其余两台风机工频运行;根据出水温度的变化来控制工频运行风机的起动和停止,实现对水温的初步调节,并对一台风机进行变频控制,对水温进行微调,从而使冷却塔内的水温控制在一个稳定的状态。关键词:可编程控制器(PLC)、变频器、触摸屏随着变频技术的不断发展和人类节能意识的提高,各种变频装置的应用已在全球各行业产生了显著的经济效益。【设计方案】 通过安装在出水总管上的温度传感器,把出水温度信号变成 4-20mA 的标准信号送入PLC 的模拟输入模块,并最终转换为相应的数值(BCD 码),通过编好的 PLC 程序,得出的此数值和在触摸屏设定的温度值进行比较,得到一比较参数,送给变频器,由变频器控制一台电机的转速,并根据出水温度的高低,由 PLC 控制工频启动的风机的数量,使冷却塔的回水温度控制在设定的温度上。 图 1-1 冷却塔风机变频控制系统原理图图 1-1 为冷却塔风机变频控制系统,其中变频器的作用是为电机提供可变频率的电源 ,实现电机的无机调速;温度传感器的作用是检测出水管的水温;人机界面主要是通过和PLC 通讯,实时显示水温、电机频率,并可设定相关的给定值。如图所示,共有三台风机 ,其中 M3 是变频控制的,M1 和 M2 是工频控制的。当系统供电开始时,三台风机处于待机状态,根据出水温度的变化,自动运行系统。当出水温度达到设定的开机温度时,变频风机 M3 开始变频运转;如温度继续上升,水温超出工频启动的设定值,且 M3 变频风机上升到全频运行,开启 M1 风机工频运转;如温度继续上升,开启 M2 风机工频运转。如 M3运转频率达到 50.0HZ,M2、M3 也工频运转,且温度达到报警上限值,则系统会产生一个报警。当温度下降到工频启动的设定值时,M2 风机停止运转;如温度继续下降,M1 风机停止运转;当温度下降到一定的下限值和 M3 的运转频率低于一定的值时,M3 风机停止运转。 【系统控制要求】 1 三台风机的基本工作方式方式一:3#风机变频运行方式二:3#风机变频运行 1#风机工频运行方式三:3#风机变频运行 1#风机工频运行 2#风机工频运行 2 三台风机启动时有延时,减小电流过大时对其它用电设备的冲击; 3 有完善的报警功能; 4 对风机的操作有手动和自动两种控...
